2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series 2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 60 2.2 .7 비상 정지 버튼 위의 경고 라벨 그림 2.2 - 16 에서의 W209 위치 , 품목 번호 03009349-01( 실 장 시스템 당 개수 : 2) 그림 2.2 - 16 비상 정지 버 튼 위의 경고 라벨 W209 W209 위치 , 품목 번…
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
59
2.2.6 CEKON 플러그에 있는 경고 라벨
59 의 그림 2.2 - 15 에 있는 W211 위치 ( 장비당 개수 : 1)

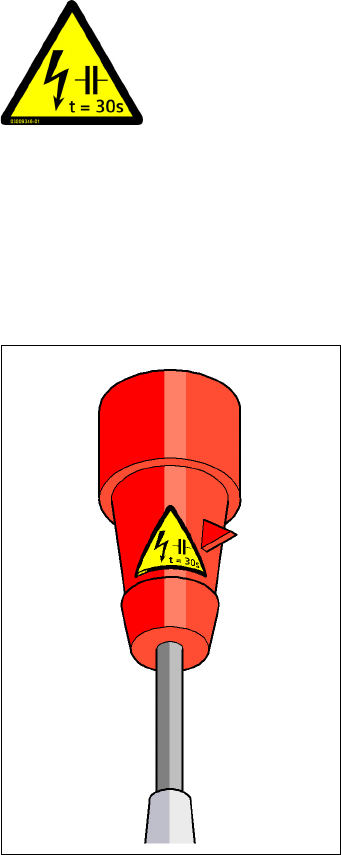

그림 2.2 - 15 CEKON 플러그에 있는 경고 라벨 W211
W211 위치 , 품목 번호 03009351-01
잔류 전압 !
메인 전원 플러그를 본선으로부터 분리한 후 모든 잔류 전압이 방전되도록
30 초간 기다립니다 .
NAFTA 영역 : 위험 전압
플러그 단자와 와이어 끝부분의 잔류 전력으로 사망 또는 심각한 부상을 당
할 수 있습니다 . 30 초 동안은 전원 플러그 및 / 또는 와이어 끝부분을 만지
지 마십시오 .
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
60
2.2.7 비상 정지 버튼 위의 경고 라벨
그림 2.2 - 16 에서의 W209 위치 , 품목 번호 03009349-01( 실장 시스템 당 개수 : 2)

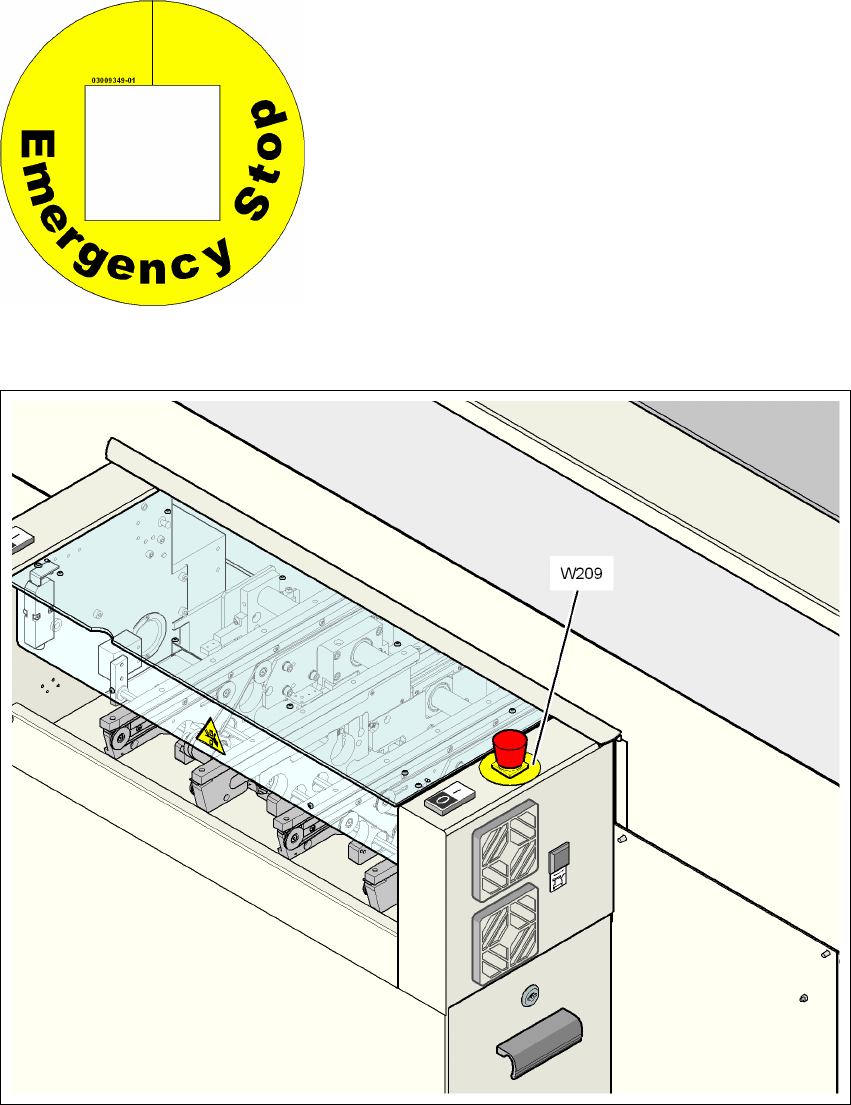

그림 2.2 - 16 비상 정지 버튼 위의 경고 라벨 W209
W209 위치 , 품목 번호 03009349-01
호주 , 캐나다 , 멕시코 및 미국의 경우 , 비상
정지 버튼에서 확장 키트에 노란색 링 대신
W209 경고 라벨이 부착되어 있습니다 .
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
61
2.2.8 TwinHead 의 IC 카메라에 있는 " 헤드 충돌 " 알림판
그림 2.2 - 17 에 있는 " 헤드 충돌 " 알림판 , 품목 번호 03015392-02
( 실장기당 개수 : 최대 4 개 )
그림 2.2 - 17 TwinHead 의 IC 카메라에 있는 " 헤드 충돌 " 알림판
(1) TwinHead 의 IC 카메라에 있는 " 헤드 충돌 " 알림판
경고 헤드 충돌 위험
실장 헤드를 TwinHead 에서 Collect&Place 헤드로 바꾸면
TwinHead 의 컴포넌트 비전 카메라 ( 고정식 , P&P, 33 타입 , 55 x
45 그리고 25 타입 , 16 x 16) 를 떼어내야 합니다 . 그렇지 않으면
Collect&Place 헤드가 이 카메라 케이스와 충돌하게 됩니다 .
