사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.3 치수 및 무게
115
3.3.4.2 X3 실장기의 컴포넌트 트롤리 조정 거리
그림 3.3 - 6 X3 실장기의 컴포넌트 트롤리 조정 거리
X3 실장기의 컴포넌트 트롤리 조종 거리 R 은 다음과 같습니다 .
– 위치 1, 3 및 4 에서
핸들을 아래로 접은 경우 750mm
핸들을 위로 접은 경우 1050mm
– 위치 2 에서
핸들을 아래로 접은 경우 600mm
손잡이를 위로 접은 경우 900mm
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.3 치수 및 무게 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
116
3.3.4.3 X2 실장기의 컴포넌트 트롤리 조종 거리

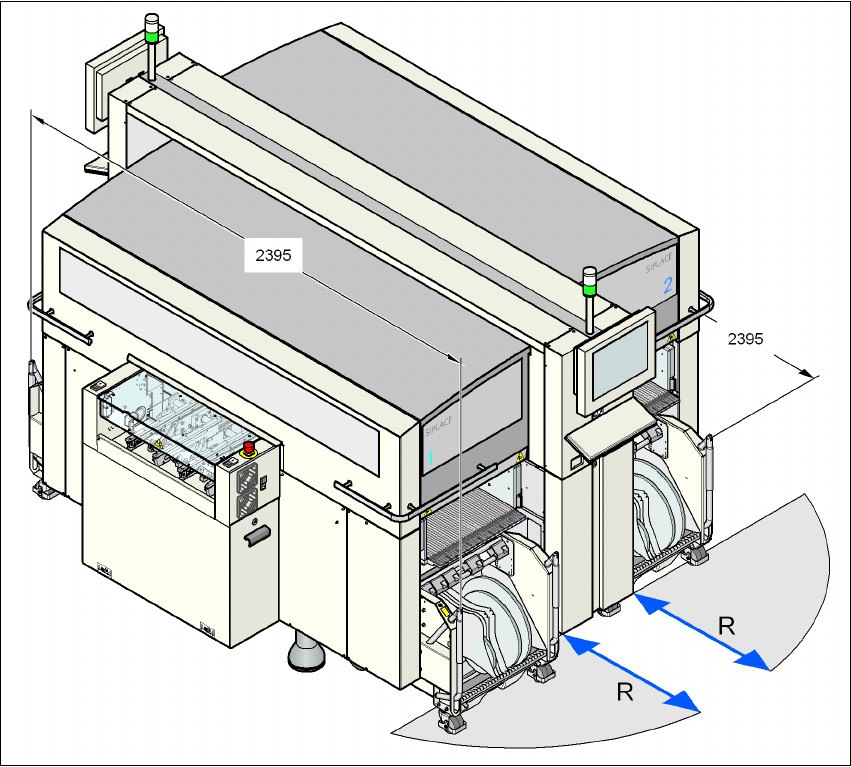

그림 3.3 - 7 X2 실장기의 컴포넌트 트롤리 조종 거리
X2 실장기의 컴포넌트 트롤리 조종 거리 R 은 다음과 같습니다 .
– 2번과 4번 위치에서
핸들을 아래로 접은 경우 600mm
손잡이를 위로 접은 경우 900mm
– 위치 1 및 3 에서
핸들을 아래로 접은 경우 750mm
손잡이를 위로 접은 경우 1,050mm
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.3 치수 및 무게
117
3.3.5 중력 중심

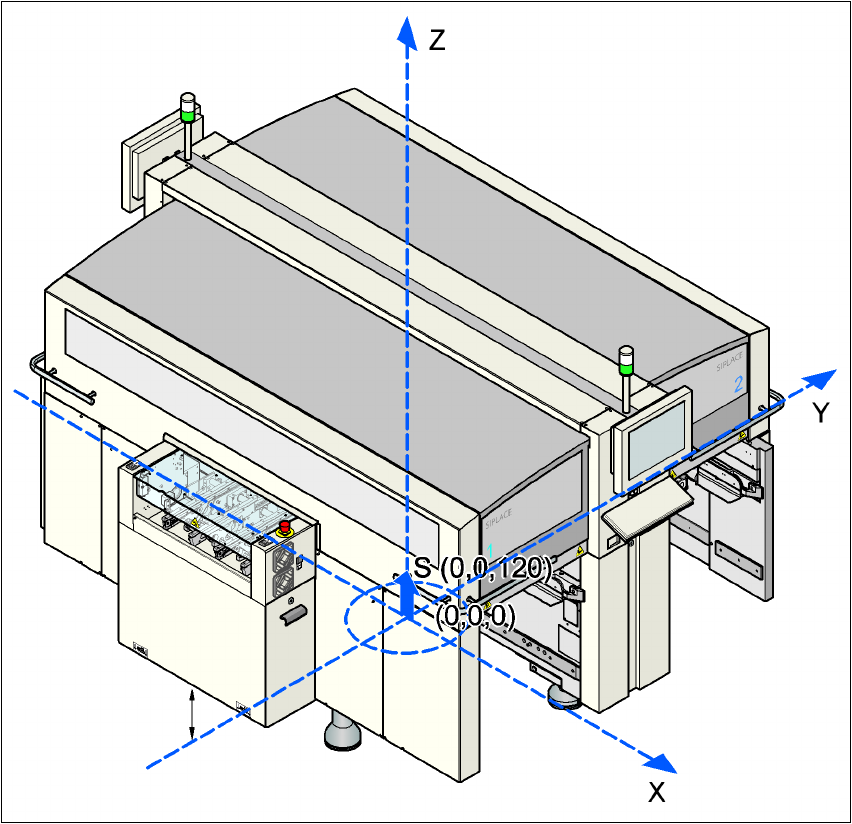

그림 3.3 - 8 X- 시리즈 실장기의 중력 중심 (mm 단위 )
X 좌표 0mm
Y 좌표 0mm
Z 좌표 120mm 높이
이 중력 중심 좌표는 PCB 이송 높이가 830mm 인 실장 시스템에 해당됩니다 .
