3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series 3.5 실장 헤드 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 128 프로그래밍된 전력 단 계 1 2 3 4 5 프로그래밍된 장착 강도 [N] 2.4 ± 0.5 2.4 ± 0.5 3 + 1 4 + 1 5 + 1 노즐 유형 9 xx 9 xx X/Y 정확도 c ± 45 μm / 3σ , ± 60 μm / 4…
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.5 실장 헤드
127
회전시킨다는 의미입니다 . 그런 다음 공기를 불어 PCB 에 컴포넌트를 부드럽고 정확하게 장착
합니다 . SIPLACE Collect&Place 헤드에 있는 12 개의 노즐은 기존의 칩 슈터와 대조적으로 가
로 축을 중심으로 회전합니다 . 그러면 공간만 절약되는 것이 아닙니다 . 지름이 작다는 것은 일
반적인 칩 슈터와 비교하여 훨씬 적은 원심력이 발생한다는 것을 의미합니다 . 그러면 운반 중에
컴포넌트가 미끄러질 위험이 크게 줄어듭니다 .
또 다른 장점이 있습니다 . 모든 컴포넌트에서 Collect&Place 헤드의 주기가 동일하기 때문에 실
장 속도가 컴포넌트 크기에 따라 달라지지 않습니다 .
3.5.2.2 기술 데이터

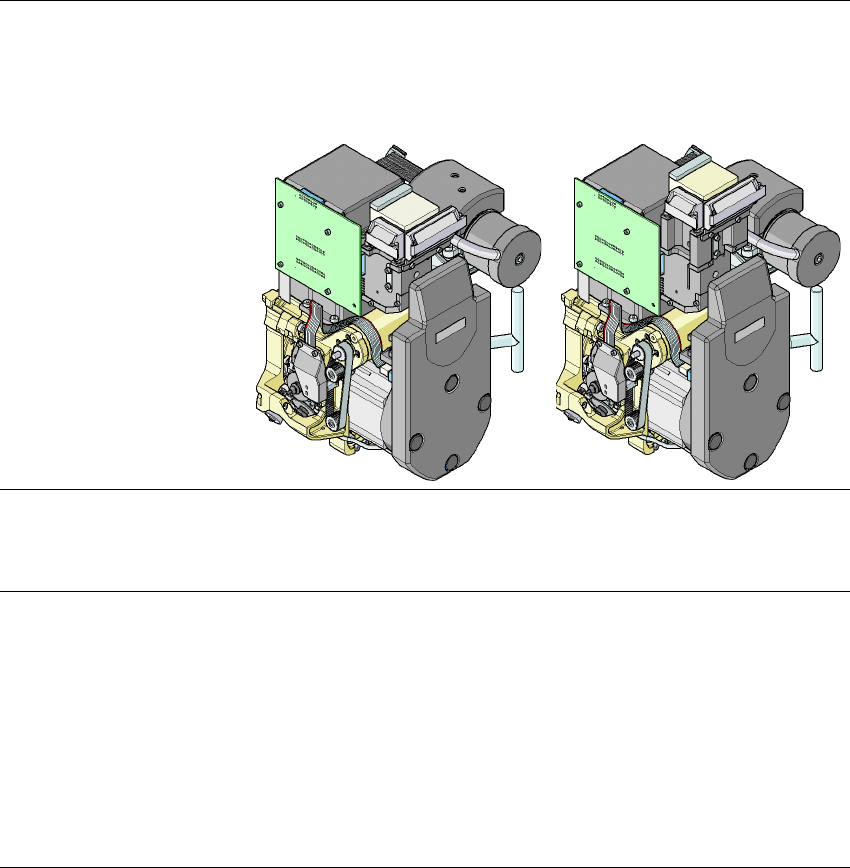

표준 컴포넌트 카메라를 갖춘 12
세그먼트 Collect&Place 헤드
28 타입 , 18 x 18, 디지털
(158 페이지의 3.8.4 단원 참조 )
29 타입 (27x27) 고해상도 디지
털 컴포넌트 카메라를 갖춘 12
세그먼트 Collect&Place 헤드
(450 페이지의 6.16 단원 참조 )
컴포넌트 범위
a
0402 ~ PLCC44, BGA, µBGA,
플립칩 , TSOP, QFP, SO ~
SO32, DRAM
0201
b
~ 플립칩 , 베어 다이 ,
PLCC44, BGA, µBGA, TSOP,
QFP, SO ~ SO32, DRAM
컴포넌트 사양
최대 높이
최소 리드 피치
최소 리드 폭
최소 볼 피치
최소 볼 지름
최소 치수
최대 치수
최대 무게
6mm
0.5mm
0.2mm
0.35mm
0.2mm
1.0 x 0.5mm²
18.7 x 18.7mm²
2g
6mm
0.3mm
0.15mm
0.25mm
0.14mm
0.6 x 0.3mm²
18.7 x 18.7mm²
2g
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.5 실장 헤드 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
128
프로그래밍된 전력 단계
1
2
3
4
5
프로그래밍된 장착 강도 [N]
2.4 ± 0.5
2.4 ± 0.5
3 + 1
4 + 1
5 + 1
노즐 유형 9 xx 9 xx
X/Y 정확도
c
± 45
μm/3σ
, ± 60
μm/
4
σ
± 41
μm/3σ
, ± 55
μm/
4
σ
각 정확도 ± 0.5°/3
σ
, ± 0.7°/4
σ
± 0.5°/3s, ± 0.7°/4
σ
컴포넌트 범위 98% 98.5%
CO 카메라 유형 28 29
조도 5 5
가능한 조도 설정 2565 2565
a) 실장할 수 있는 컴포넌트의 범위는 패드 형태 , 고객별 기준 및 패키징 허용 한계에 의해서도 영
향을 받습니다 .
b) 0201 패키지 포함
c) 정확도 값은 벤더 중립적 IPC 표준을 사용하여 측정함
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.5 실장 헤드
129
3.5.3 고속 IC 실장을 위한 6 세그먼트 Collect&Place 헤드

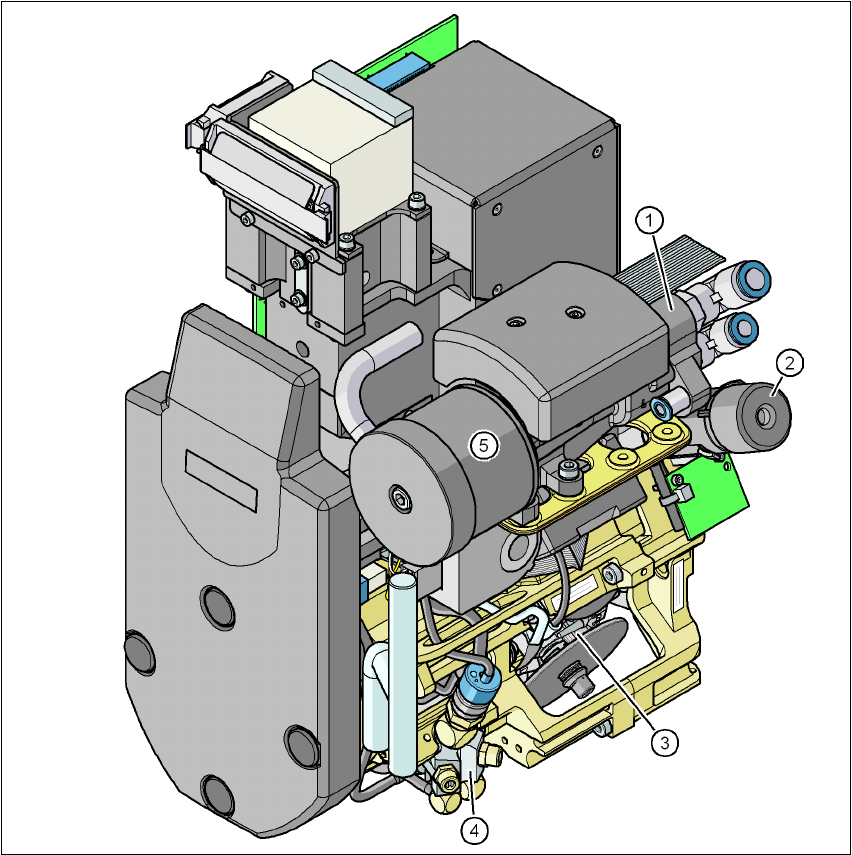

그림 3.5 - 5 6 세그먼트 Collect&Place 헤드 - 기능 그룹 , 파트 1
(1) 진공 발생기
(2) 회전 스테이션 , DP 축
(3) 슬리브가 6 개 있는 스타 - 스타 축
(4) 압착 공기 밸브
(5) 사일런서
