3.6 갠트리 시스템
3.6.1 갠트리 위치

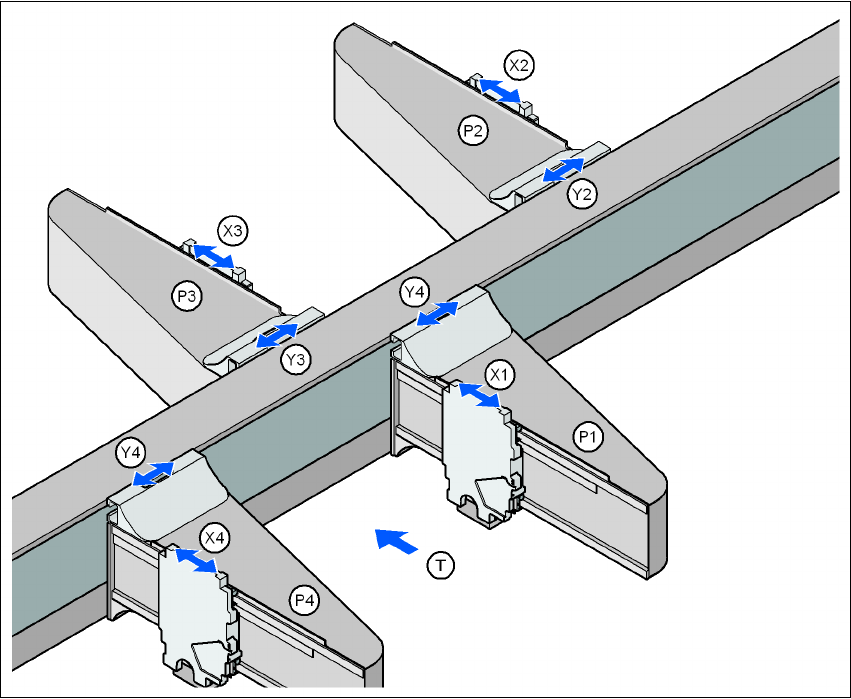

3.6.1.1 X4 실장기의 갠트리 위치
그림 3.6 - 1 X4 실장기의 갠트리 위치
P1, P2, P3, P4 ( 갠트리 1, 갠트리 2, 갠트리 3, 갠트리 4)
X1 X 축 , 갠트리 1
Y1 Y 축 , 갠트리 1
X2 X 축 , 갠트리 2
Y2 Y 축 , 갠트리 2
X3 X 축 , 갠트리 3
Y3 Y 축 , 갠트리 3
X4 X 축 , 갠트리 4
Y4 Y 축 , 갠트리 4
(T) PCB 이송 방향
실장 영역 2
실장 영역 1
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.6 갠트리 시스템
137

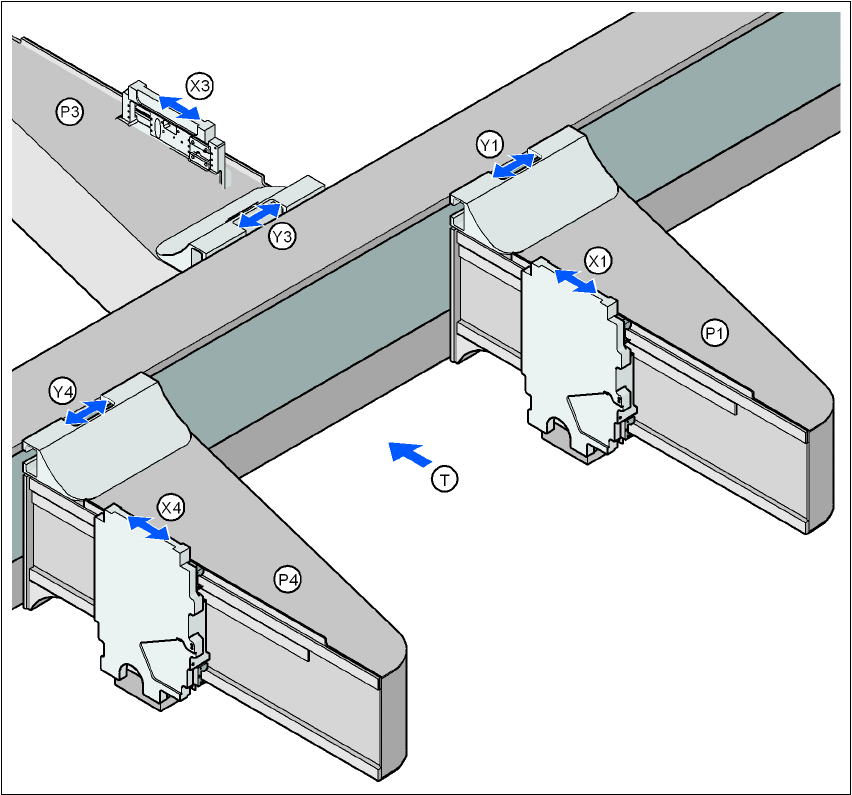

3.6.1.2 X3 실장기의 갠트리 위치
그림 3.6 - 2 X3 실장기의 갠트리 위치
P1 갠트리 1
X1 X 축 , 갠트리 1
Y1 Y 축 , 갠트리 1
P3 갠트리 3
X3 X 축 , 갠트리 3
Y3 Y 축 , 갠트리 3
P4 갠트리 4
X4 X 축 , 갠트리 4
Y4 Y 축 , 갠트리 4
(T) PCB 이송 방향
실장 영역 2
실장 영역 1
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.6 갠트리 시스템 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
138

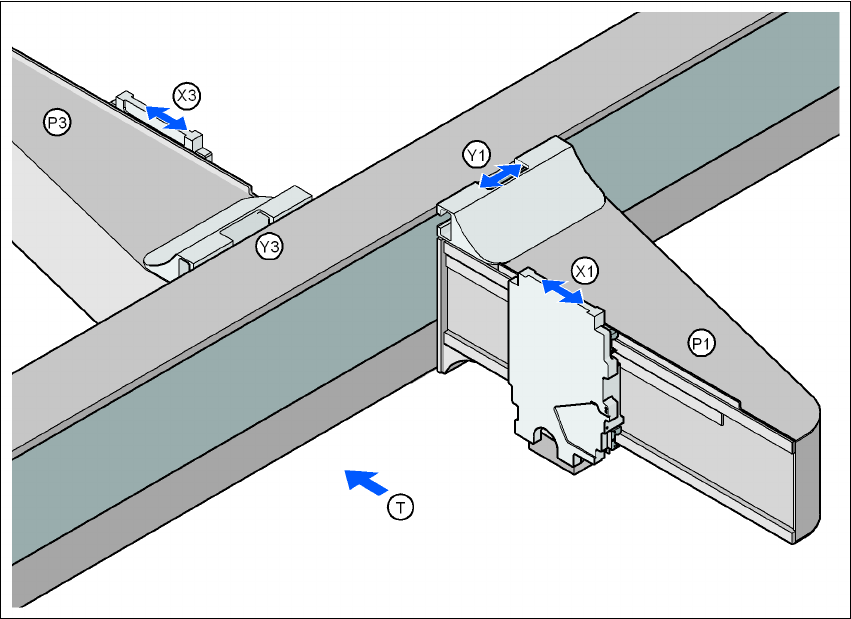

3.6.1.3 X2 실장기의 갠트리 위치
그림 3.6 - 3 X2 실장기의 갠트리 위치
P1 갠트리 1
X1 X 축 , 갠트리 1
Y1 Y 축 , 갠트리 1
P3 갠트리 3
X3 X 축 , 갠트리 3
Y3 Y 축 , 갠트리 3
(T) PCB 이송 방향
갠트리 시스템은 두 개의 기능 그룹으로 구성됩니다
– X축 및
– Y축
실장 영역 2
실장 영역 1
