3.7.6 구성 옵션
3.7.6.1 PCB 단일 컨베이어
품목 번호 00119625-xx 모듈식 단일 컨베이어 , 2380mm
품목 번호 00119626-xx 고정 컨베이어 쪽 , 오른쪽
품목 번호 00119628-xx 고정 컨베이어 쪽 , 왼쪽
품목 번호 00119629-xx 컨베이어 폭 250/508mm
3.7.6.2 유연한 이중 PCB 컨베이어
품목 번호 00119627-xx 모듈식 이중 컨베이어 , 2380mm
품목 번호 00119626-xx 고정 컨베이어 쪽 , 오른쪽
품목 번호 00119628-xx 고정 컨베이어 쪽 , 왼쪽
품목 번호 00119929-xx 컨베이어 폭 250/508mm
각 컨베이어 유형에 대한 PCB 폭 같음 또는 다름
불량 피듀셜 탐지 동기 : 표준 ( 글로벌 잉크 스폿 없음 )
비동기 표준
자동 폭 조절 동기 : 표준
비동기 : 표준
a) 443 페이지의 6.12 단원에서 긴 보드 옵션 참조
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.7 PCB 컨베이어 시스템
151

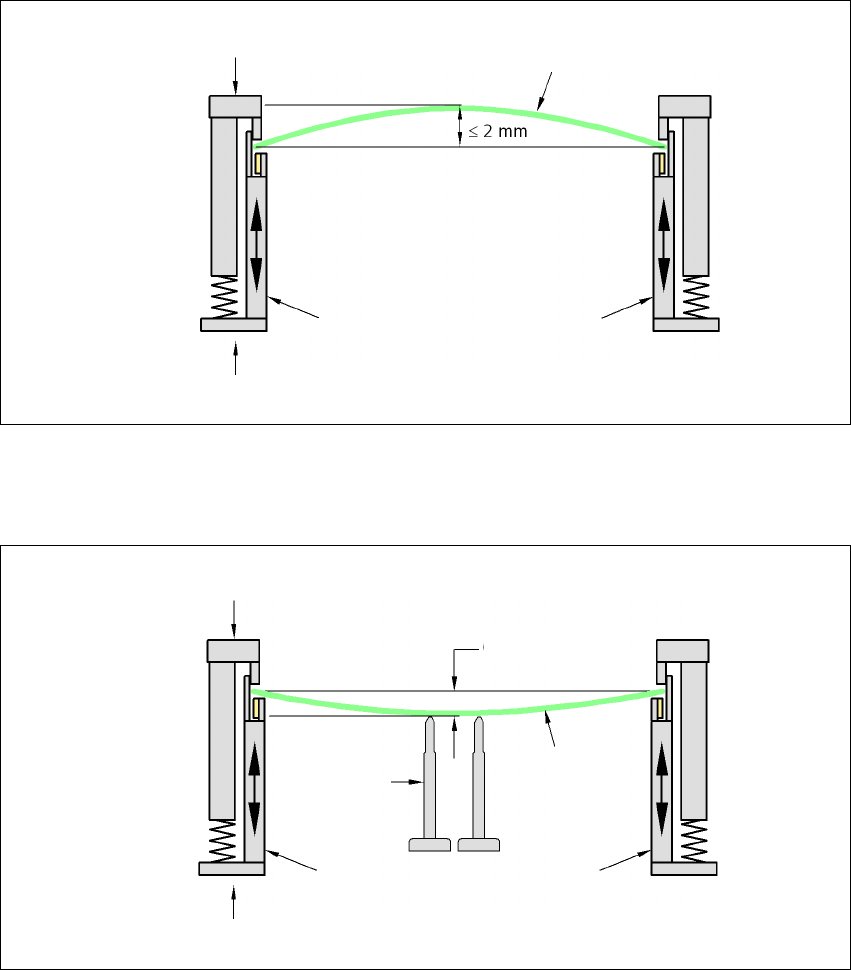

3.7.7 PCB 휨의 정의
3.7.7.1 컨베이어 상의 PCB 휨
PCB 대각의 최대 1% 이동 방향을 교차하지만 2mm 를 초과하지 않는 PCB 휨
이동 방향의 PCB 휨 + PCB 두께 < 5.5mm
고정 클램핑된 가장자리
이동식 클램핑 장치
인쇄 회로 보드
컨베이어 측벽
고정 클램핑된 가장자리
컨베이어 벨트
인쇄 회로 보드
PCB 이송 방향
5.5mm
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.7 PCB 컨베이어 시스템 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
152
3.7.7.2 실장 중 PCB 휨
2mm 휨으로 여러 문제가 발생하므로 PCB 의 가운데서 로컬 피듀셜 및 잉크 스폿에 초점을 맞춥
니다 . 디지털 카메라의 초점은 2mm 입니다 . 모든 허용치를 고려하면 이 값은 1.5mm 로 감소합
니다 . 또한 컴포넌트 높이는 휨 만큼 줄어듭니다 .
PCB 휨 감소 , 최대 0.5mm
→ 마그네틱 픽 지지대를 사용하여 이 값을 얻을 수 있습니다 .
이동식 클램핑 장치
고정 클램핑된 가장자리
인쇄 회로 보드
컨베이어 측벽
인쇄 회로 보드
마그네틱 핀
지지대
이동식 클램핑 장치
고정 클램핑된 가장자리
컨베이어 측벽
0.5mm
