사용자 매뉴얼 SIPLACE X-S eries 3 장비에 대한 기술 데이터 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.8 비전 시스템 155 3.8. 2.2 X3 실장기의 IC 및 FC 카메라 그림 3.8 - 2 X3 실장기의 IC 및 FC 카메라 C&PC&P20A 또는 C& P12 또는 C&P6 C&P6/126 세그먼트 Collect…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.8 비전 시스템 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
154
3.8.2 고정식 카메라의 조립 위치 - IC 카메라 및 FC 카메라
3.8.2.1 X4 실장기의 IC 및 FC 카메라
그림 3.8 - 1 X4 실장기의 IC 및 FC 카메라
C&PC&P20A 또는 C&P12 또는 C&P6
C&P6/126 세그먼트 Collect&Place 헤드 또는 12 세그먼트 Collect&Place 헤드
TH TwinHead
25 FC 카메라 , 25 타입
33 IC 카메라 , 33 타입
G1, G2, G3, G4갠트리 1, 갠트리 2, 갠트리 3, 갠트리 4
33 및 25
25 및 33
25 또는 33 33 또는 25
33 또는 25
25 또는 33
25 또는 33
G3
G3
G4
G4
G1
G2
G2
G1
G4
G3
G2
G1
25 또는 33
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.8 비전 시스템
155

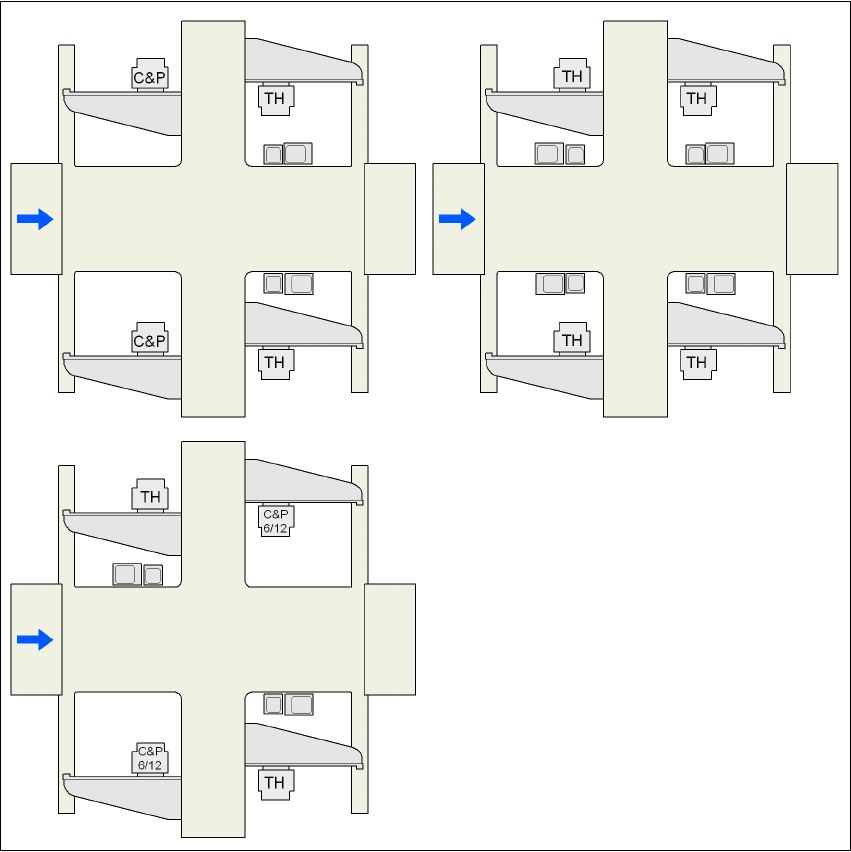

3.8.2.2 X3 실장기의 IC 및 FC 카메라
그림 3.8 - 2 X3 실장기의 IC 및 FC 카메라
C&PC&P20A 또는 C&P12 또는 C&P6
C&P6/126 세그먼트 Collect&Place 헤드 또는 12 세그먼트 Collect&Place 헤드
TH TwinHead
25 FC 카메라 , 25 타입
33 IC 카메라 , 33 타입
G1, G3, G4갠트리 1, 갠트리 3, 갠트리 4
33 또는 25
25 및 33
25 및 33 33 및 25 25 및 33
33 또는 25
G3 G3
G4
G4
G1
G1
G4
G3
G1
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.8 비전 시스템 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
156

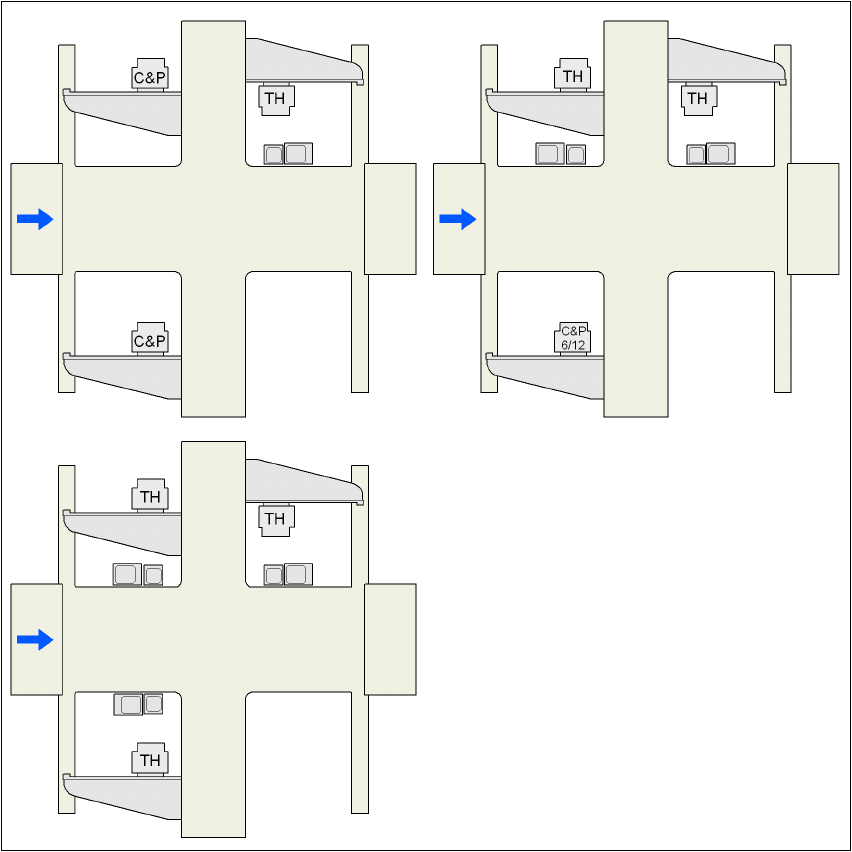

3.8.2.3 X2 실장기의 IC 및 FC 카메라
그림 3.8 - 3 X2 실장기의 IC 및 FC 카메라
C&PC&P20A 또는 C&P12 또는 C&P6
C&P6/126 세그먼트 Collect&Place 헤드 또는 12 세그먼트 Collect&Place 헤드
TH TwinHead
25 FC 카메라 , 25 타입
33 IC 카메라 , 33 타입
G1, G3갠트리 1, 갠트리 3
25 및 33
33 및 25
25 및 33
G3 G3
G1
G1
