3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series 3.8 비전 시스템 소프트웨어 버전 SR .605.xx 2008 년 7 월 한글판 160 3.8. 6 3 3 타입 (55 x 45) 고정식 디지털 P& P 컴포넌트 카메라 3.8.6.1 구 조 그림 3.8 - 7 3 3 타입 (55 x45) 고정식 디지털 P&P 컴포넌트 카메라의 구조 3.8 .6.2 기술…
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.8 비전 시스템
159
3.8.5 29 타입 (27x27) 디지털 C&P 컴포넌트 카메라
3.8.5.1 구조

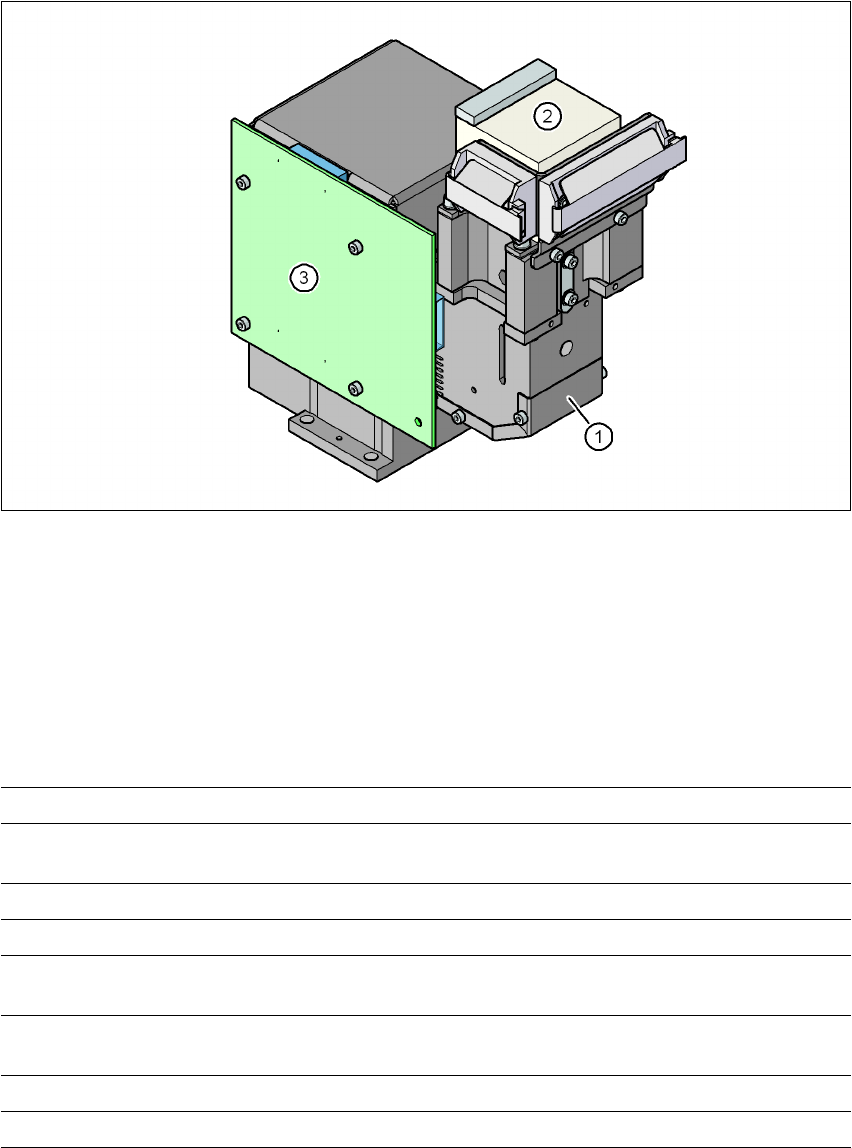

그림 3.8 - 6 29 타입 (27x27) 디지털 C&P 컴포넌트 카메라
(1) 컴포넌트 카메라 렌즈와 조명
(2) 카메라 앰프
(3) 조명 제어장치
3.8.5.2 기술 데이터
컴포넌트 치수
0.3 x 0.3mm² ~ 27 x 27 mm²
컴포넌트 범위 0201 ~ 27 x 27mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
최소 리드 피치 0.3mm
최소 리드 폭 0.15mm
최소 볼 피치 < 18 x 18 mm² 컴포넌트의 경우 0.25mm
≥ 18 x 18 mm² 컴포넌트의 경우 0.35mm
최소 볼 지름 < 18 x 18 mm² 컴포넌트의 경우 0.14mm
≥ 18 x 18 mm² 컴포넌트의 경우 0.2mm
시야 영역
32 x 32 mm²
조명 방법 전면 조광 ( 필요에 따라 5 단계로 프로그래밍 가능 )
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.8 비전 시스템 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
160
3.8.6 33 타입 (55 x 45) 고정식 디지털 P&P 컴포넌트 카메라
3.8.6.1 구조

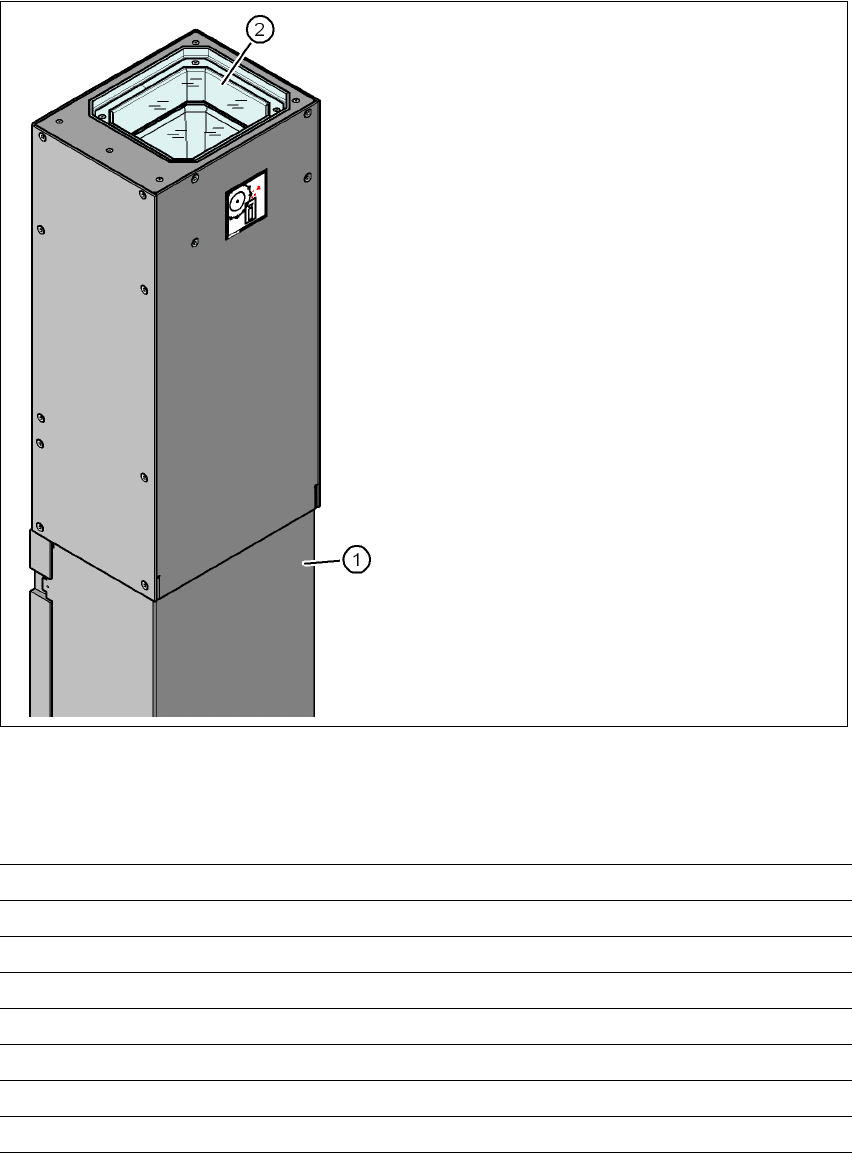

그림 3.8 - 7 33 타입 (55x45) 고정식 디지털 P&P 컴포넌트 카메라의 구조
3.8.6.2 기술 데이터
(1) 카메라 및 카메라 앰프가 내장되어 있는
카메라 케이스
(2) 조명 및 렌즈 조절장치의 유리판
컴포넌트 치수
0.5 x 0.5 mm² ~ 55 x 45 mm²
컴포넌트 범위 0402, MELF, SO, PLCC, QFP, 전해질 캐패시터 , BGA
최소 리드 피치 0.3mm
최소 리드 폭 0.15mm
최소 볼 피치 0.35mm
최소 볼 지름 0.2mm
시야 영역
65 x 50mm²
조명 방법 전면 조광 ( 필요에 따라 6 단계로 프로그래밍 가능 )
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.8 비전 시스템
161
3.8.7 34 타입 디지털 PCB 카메라
3.8.7.1 구조

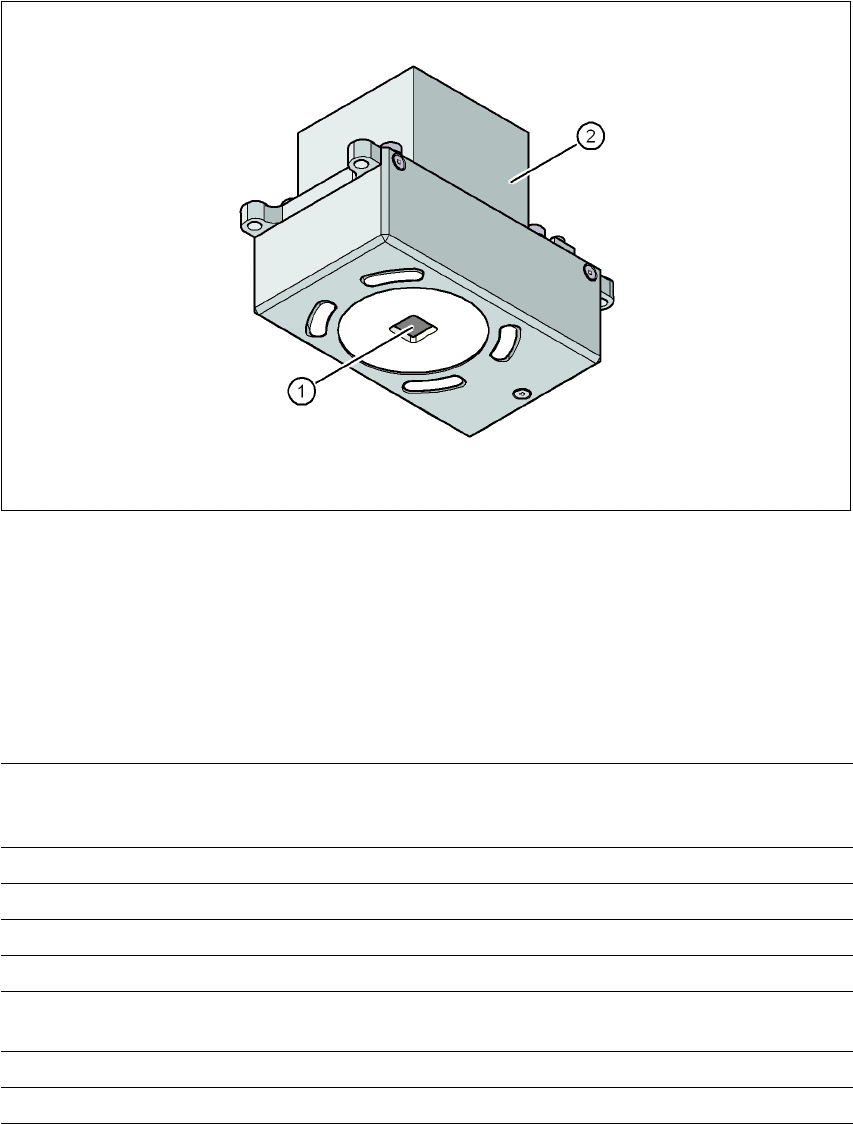

그림 3.8 - 8 34 타입 디지털 PCB 카메라
(1) PCB 카메라 렌즈 및 조명
(2) 카메라 앰프
3.8.7.2 기술 데이터
PCB 피듀셜 최대 3 개 ( 서브패널 및 다중 패널 )
긴 보드 옵션의 경우 최대 6 개 ( 최적화를 통해 옵션 PCB 피듀
셜이 출력됩니다 .)
로컬 피듀셜 PCB 당 최대 2 개 ( 상이한 유형일 수 있음 )
라이브러리 메모리 서브패널당 최대 255 개의 피듀셜 유형
이미지 분석 그레이스케일 값에 기초한 가장자리 탐지 방식 ( 단수 기능 )
조명 방법 전면 조광 ( 필요에 따라 3 단계로 프로그래밍 가능 )
피듀셜 / 불량 피듀셜당
/ 탐지 시간
20ms ~ 200ms
시야 영역
5.78 x 5.78 mm²
초점면과의 거리 28mm
