사용자 매뉴얼 SIPLACE X-S eries 3 장비에 대한 기술 데이터 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3 .9 SIPLACE X- 시 리즈 컴포넌트 트롤리의 X 피더 모듈 181 3.9 .4.2 선형 진동 피더가 포함된 X- 시리즈용 피더 모듈 어댑터 참고 어댑터 평판은 X- 시리즈 피더 모듈용 어댑터에 기본으로 제공됩니다 . – 어댑터 평판은 최대 16.5…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.9 SIPLACE X- 시리즈 컴포넌트 트롤리의 X 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
180
3.9.4.1 라벨 프리젠터 모듈이 포함된 X- 시리즈용 피더 모듈 어댑터
그림 3.9 - 13 라벨 프리젠터 모듈이 포함된 X- 시리즈용 피더 모듈 어댑터
(1) X- 시리즈 피더 모듈용 어댑터 (00141305-xx)
(2) Siemens 라벨 프리젠터 모듈용 어댑터 평판 (00141310-xx)
(3) 라벨 프리젠터 모듈
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 SIPLACE X- 시리즈 컴포넌트 트롤리의 X 피더 모듈
181
3.9.4.2 선형 진동 피더가 포함된 X- 시리즈용 피더 모듈 어댑터
참고
어댑터 평판은 X- 시리즈 피더 모듈용 어댑터에 기본으로 제공됩니다 .
– 어댑터 평판은 최대 16.5mm 높이의 컴포넌트에 사용해야 합니다 .
– 16.5mm 와 25mm 사이의 컴포넌트 높이는 어댑터 평판 없이 처리됩니다 .

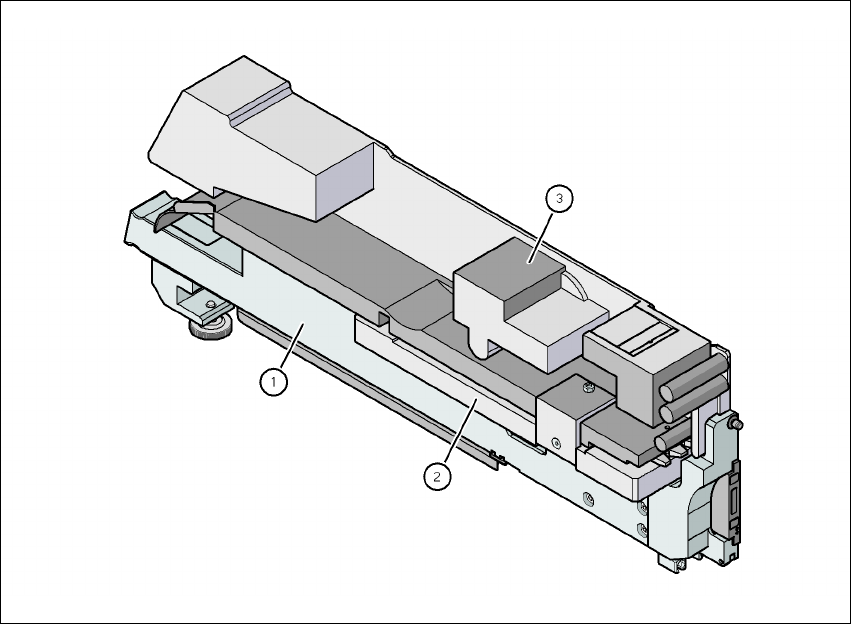

그림 3.9 - 14 선형 진동 피더가 포함된 X- 시리즈용 피더 모듈 어댑터
(1) X- 시리즈 피더 모듈용 어댑터 (00141305-xx)
(2) 어댑터 평판 16.5mm( 인도물에 포함 )
(3) 선형 진동 피더
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.9 SIPLACE X- 시리즈 컴포넌트 트롤리의 X 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
182
3.9.4.3 리젝트 컨베이어가 포함된 X- 시리즈용 피더 모듈 어댑터
그림 3.9 - 15 선형 진동 피더가 포함된 X- 시리즈용 피더 모듈 어댑터
(1) X- 시리즈 피더 모듈용 어댑터 (00141305-xx)
(2) 리젝트 컨베이어용 어댑터 평판 (00141308-xx)
(3) 리젝트 컨베이어
