3.9.4.2 선형 진동 피더가 포함된 X- 시리즈용 피더 모듈 어댑터
참고
어댑터 평판은 X- 시리즈 피더 모듈용 어댑터에 기본으로 제공됩니다 .
– 어댑터 평판은 최대 16.5mm 높이의 컴포넌트에 사용해야 합니다 .
– 16.5mm 와 25mm 사이의 컴포넌트 높이는 어댑터 평판 없이 처리됩니다 .

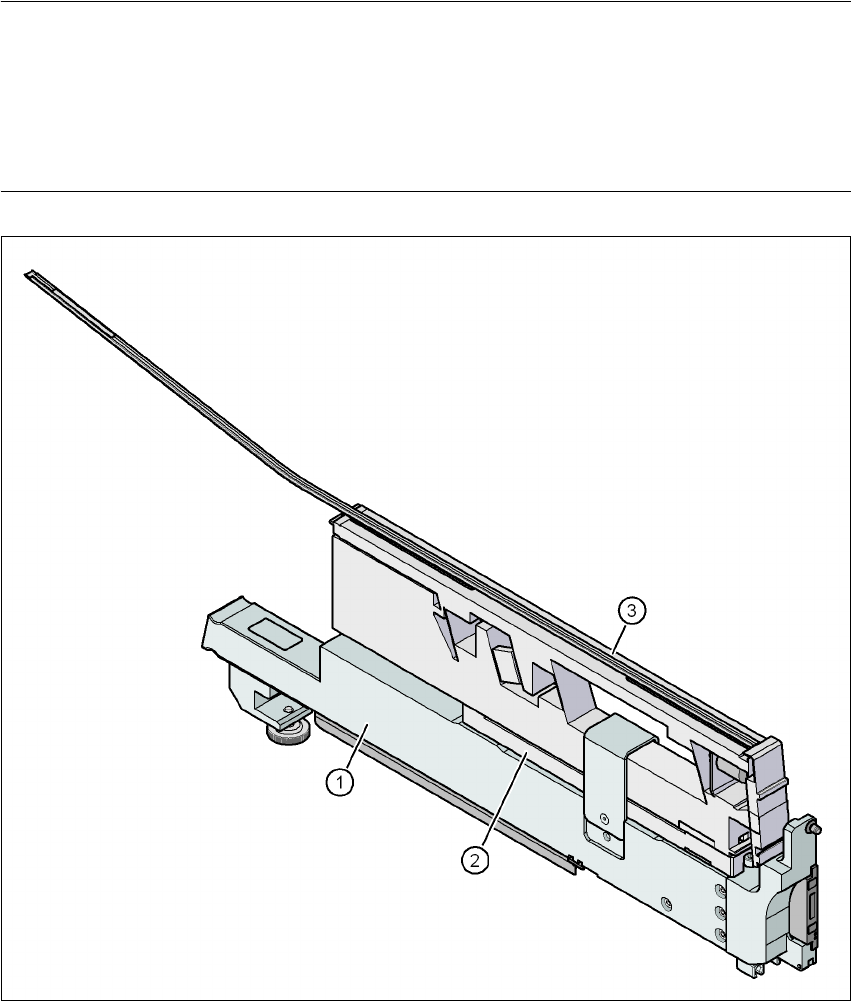

그림 3.9 - 14 선형 진동 피더가 포함된 X- 시리즈용 피더 모듈 어댑터
(1) X- 시리즈 피더 모듈용 어댑터 (00141305-xx)
(2) 어댑터 평판 16.5mm( 인도물에 포함 )
(3) 선형 진동 피더
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.9 SIPLACE X- 시리즈 컴포넌트 트롤리의 X 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
182
3.9.4.3 리젝트 컨베이어가 포함된 X- 시리즈용 피더 모듈 어댑터
그림 3.9 - 15 선형 진동 피더가 포함된 X- 시리즈용 피더 모듈 어댑터
(1) X- 시리즈 피더 모듈용 어댑터 (00141305-xx)
(2) 리젝트 컨베이어용 어댑터 평판 (00141308-xx)
(3) 리젝트 컨베이어
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.9 SIPLACE X- 시리즈 컴포넌트 트롤리의 X 피더 모듈
183
3.9.5 X 피더 모듈용 에너지 및 데이터 인터페이스
품목 번호 00141247-xx X 피더 모듈용 에너지 및 데이터 인터페이스
그림 3.9 - 16 X 피더 모듈용 에너지 및 데이터 인터페이스
(1) 잠금 걸쇠 해제용 버튼
(2) 오퍼레이터 패널
(3) 데이터 케이블
(4) 전원 공급 케이블
(5) 전자 케이스
(6) 접이식 받침대
(7) 피더 모듈 가이드용 오메가 프로파일
(8) 잠금 걸쇠
(9) 피더 모듈의 앞쪽 센터링 핀용 위치결정 구멍
(10)바닥판
(11)코일 홀더
