00195738-0102_UM_X-Serie_SR605_KO - 第201页
사용자 매뉴얼 SIPLACE X-S eries 3 장비에 대한 기술 데이터 소프트웨어 버전 SR.605.xx 2008 년 7 월 한 글판 3.10 SIPLACE HF 컴포넌트 트롤리의 S 피더 모듈 201 3.10.8.1 1 딥 포 켓용 56 mm S DP 테이프 피더 모 듈 그림 3.10 - 11 딥 포켓용 56mm S DP 테이프 피 더 모듈 품목 번호 00141195-xx 폭 6 6.6…
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.10 SIPLACE HF 컴포넌트 트롤리의 S 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
200
3.10.8.10 56mm S 테이프 피더 모듈

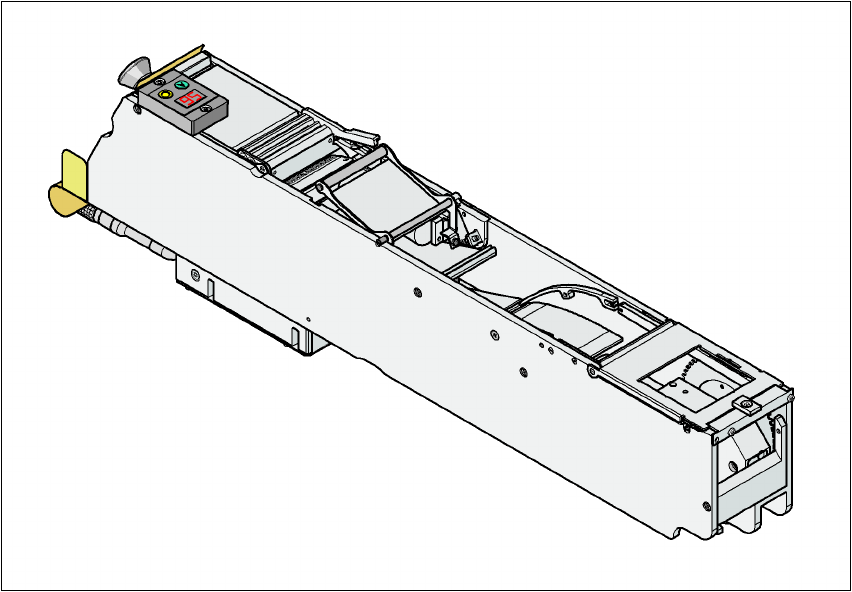

그림 3.10 - 10 56mm S 테이프 피더 모듈
품목 번호 00141095-xx
폭66.6mm
피더 모듈당 트랙 1 개
채워진 피더 모듈 위치 2.5 곳
피더 모듈 최대 개수 4 x 6
7" 릴용 컴포넌트 재고 약 2,000
컨베이어 증분 4mm 부터68mm 까지 4mm 씩 증가
테이프 재료 블리스터 테이프
최대 컴포넌트 높이 14mm
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.10 SIPLACE HF 컴포넌트 트롤리의 S 피더 모듈
201
3.10.8.11 딥 포켓용 56 mm S DP 테이프 피더 모듈

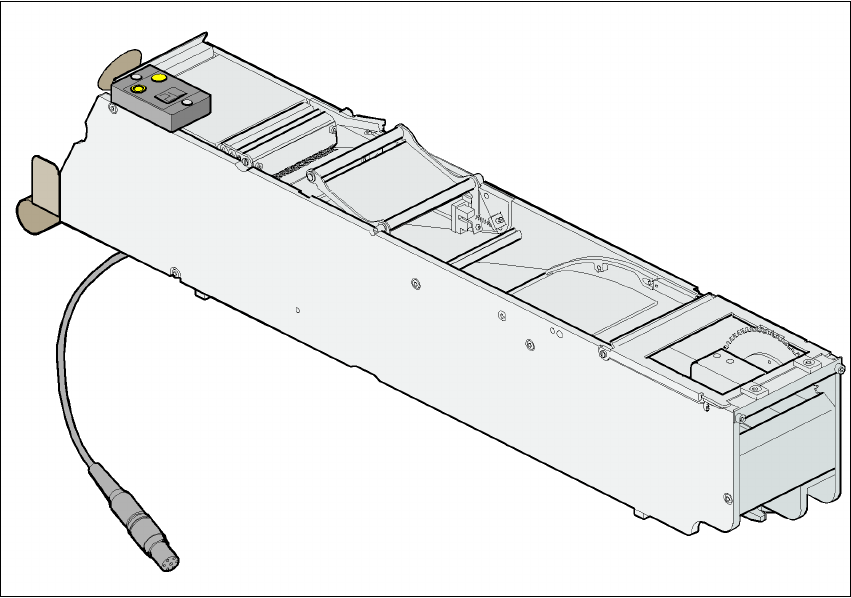

그림 3.10 - 11 딥 포켓용 56mm S DP 테이프 피더 모듈
품목 번호 00141195-xx
폭 66.6mm
피더 모듈당 트랙 1 개
채워진 피더 모듈 위치 2.5 곳
피더 모듈 최대 개수 4 x 6
테이프 높이 최고 25mm
컨베이어 증분 4mm 부터68mm 까지 4mm 씩 증가
테이프 재료 블리스터 테이프
최대 컴포넌트 높이 24mm
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.10 SIPLACE HF 컴포넌트 트롤리의 S 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
202
3.10.8.12 72mm S 테이프 피더 모듈
그림 3.10 - 12 72mm S 테이프 피더 모듈
품목 번호 00141097-xx
폭82.6mm
피더 모듈당 트랙 1 개
채워진 피더 모듈 위치 3 곳
피더 모듈 최대 개수 4 x 5
7" 릴용 컴포넌트 재고 약 2,000
컨베이어 증분 4mm 부터80mm 까지 4mm 씩 증가
테이프 재료 블리스터 테이프
최대 컴포넌트 높이 14mm
