사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.10 SIPLACE HF 컴포넌트 트롤리의 S 피더 모듈
211
3.10.9.6 데이터 입력
SIPLACE Pro 작동 지침에 설명되어 있는 대로 와플 - 팩 트레이를 정의합니다 .
3.10.10 SIPLACE HF 컴포넌트 트롤리의 딥 모듈
품목 번호 00117010-xx 용제 및 접착제용 딥 모듈
그림 3.10 - 18 딥 모듈
(1) 딥 모듈
(2) 회전판
(3) 고무 걸레
3.10.10.1 설명
딥 모듈 ( 그림 3.10 - 18 의 항목 1) 은 플립칩이나 CSP 컴포넌트에 용제나 유도 접착제를 바르
는 데 사용합니다 . 용제 홀더는 고무 걸레 ( 그림 3.10 - 18 의 항목 3) 로 위에 용제를 얇게 ( 예
: 40µm) 칠한 회전판 ( 그림 3.10 - 18 의 항목 2) 입니다 . 이 방법은 매우 점착성이 강한 ( 꿀처
럼 ) 용제에 특히 적합합니다 . 범프 아래 면에만 용제를 발라야 하므로 프로세스에 필요한 용제
의 양은 최소한의 코팅 두께로 줄입니다 .
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.10 SIPLACE HF 컴포넌트 트롤리의 S 피더 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
212
딥 모듈은 다음과 같은 실장 헤드에 적합합니다 .
6 세그먼트 Collect&Place 헤드
12 세그먼트 Collect&Place 헤드
TwinHead
딥 모듈은 셋업 최적화 시 별도의 피더 모듈 유형으로 간주합니다 . 개별 위치에서 딥 모듈의 개
수에는 제한이 없습니다 .
3.10.10.2 기술 데이터
채워진 피더 모듈 위치 3 곳
컴포넌트 크기 최대 36 x 36mm
실장 헤드 유형에 따라 다름
가능한 코팅 두께 25, 35, 45, 55, 65, 75µm
코팅 두께를 변경하는 데 소요되는 시간 1 분 미만
간격 높이 허용오차 ± 5mm
테이블을 한 번 회전하는데 걸리는 시간 0-10 초까지 포텐셔미터를 사용하여 설정 가능
컴포넌트 담금 시간 0 초에서 2 초까지 프로그래밍 가능
0.1 초 단위
용제 점착성이 강한 용제 , 유도 접착제
프로그래밍에 관한 추가 기술 데이터 및 정보는 Betriebsanleitung DIP-Modul/DIP 모듈 사용자
매뉴얼 ( 품목 번호 00195065-xx) 에서 볼 수 있습니다 .
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.11 SIPLACE X- 시리즈 컴포넌트 트롤리
213
3.11 SIPLACE X- 시리즈 컴포넌트 트롤리
품목 번호 00119722-xx CO 트롤리 SIPLACE X- 시리즈
SIPLACE X- 시리즈 장비에는 SIPLACE X- 시리즈 컴포넌트 트롤리를 최대 4 대까지
장착할 수 있습니다 . 해당 위치는 아래 다이어그램에서와 같이 번호가 매겨져 있습니다 .

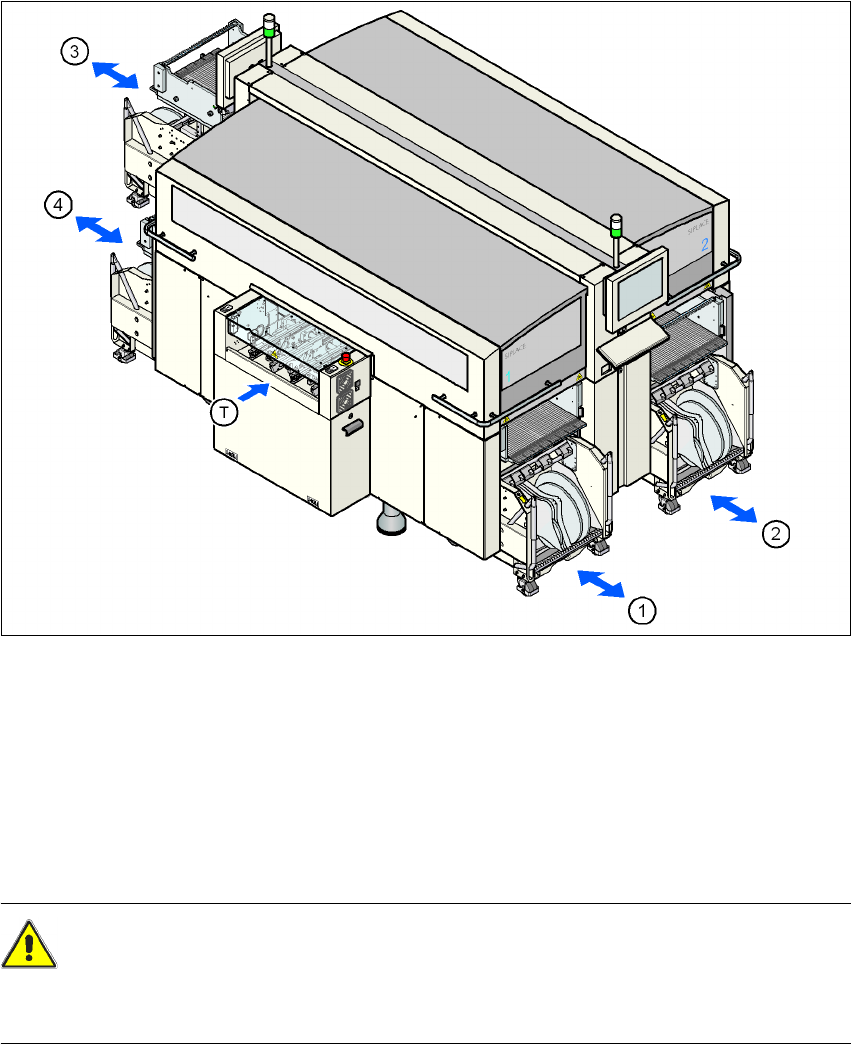

그림 3.11 - 1 컴포넌트 트롤리 위치 , SIPLACE X- 시리즈
(1) 위치 1
(2) 위치 2
(3) 위치 3
(4) 위치 4
(T) PCB 이동 방향
주의
SIPLACE X- 시리즈 컴포넌트 트롤리는 SIPLACE X- 시리즈 컴포넌트 트롤리 도킹 장치가 설치
되어있는 위치에만 도킹할 수 있습니다 (360 페이지의 그림 5.11 - 3).
