3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series 3.12 SIPLACE HF 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 232 그림 3.12 - 6 SIPLACE HF 컴 포넌트 트롤리의 벌크 케이스 피더 모듈용 압축 공기 공급기 (1) 컴포넌트 테이블의 실링 플러그 (2) 컴포넌트 테이블 (3) 벌크 케이스 피더 모듈용 압축 공 기…
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.12 SIPLACE HF 컴포넌트 트롤리
231
3.12.5.1 PCB 컨베이어 높이에 따른 테이프 릴 지름
3.12.6 SIPLACE HF 컴포넌트 트롤리용 외부 전원 공급기
품목 번호 00119781-xx 외부 전원 공급기 , 컴포넌트 트롤리 , D1/D2/D3/X
셋업 변경에 필요한 시간을 최대한 줄이기 위해 컴포넌트 트롤리를 특수한 외부 위치에서 미리
셋업할 수 있습니다 . 사용할 준비가 되도록 그 곳에서 피더 모듈 기능 및 설정을 점검할 수 있습
니다 . 이러한 목적으로 SIPLACE 는 외부
전원 공급기를 공급합니다 . 이것은 컴포넌트 트롤리에
필요한 전원과
압축 공기를 공급하기 위해 사용됩니다 .
3.12.6.1 기술 데이터
키트에는 유럽 표준 메인 전원 케이블 , 미국 표준 메인 전원 케이블 및 전원 공급 기와 컴포넌트
트롤리 연결 케이블이 포함되어 있습니다 .
3.12.7 SIPLACE HF 벌크 케이스 피더용 압축 공기 공급기
컴포넌트 트롤리
품목 번호 00142335-xx 벌크 케이스 압축 공기 분배기 , 컴포넌트 트롤리 ,
SIPLACE HF/X/D3
벌크 케이스 피더 모듈이 작동하려면 압축 공기가 있어야 합니다 . 따라서 벌크 케이스 피더 모듈
용 압축 공기 공급기를 옵션으로 사용할 수 있습니다 .
이 장치는 설치가 간단합니다 . 먼저 컴포넌트 테이블 ( 항목 2) 의 압축 공기 연결 장치에서 실링
플러그 ( 항목 1) 를 빼냅니다 . 그런 다음 DIN 912, M8x20( 항목 4) 나사 두 개를 사용하여 압축
공기 공급기 ( 항목 3) 를 컴포넌트 테이블 ( 항목 2) 에 장착합니다 . 압축 공기 공급기의 뒤에는
고정 클립 ( 항목 5) 이 있습니다 . 이 클립은 벌크 케이스 피더 모듈을 컴포넌트 테이블에 고정시
켜 완전한 압축 공기 공급기가 되도록 합니다 .
옵션 - 3 번째 테이프 릴 지지대가 있
을 경우
PCB 컨베이어 높이
PCB 컨베이어 높이
테이프 릴 지름 테이프 릴 지름
830mm 17" 15"
900mm 19" 17"
930mm 19" 17"
950mm 19" 19"
메인 전원 전압 230VAC ± 5%
120VAC ± 5%
압축 공기 연결 최대 1.0MPa(10bar)
출력 압력 밸브를 사용하여 조절할 수 있습니다 .
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.12 SIPLACE HF 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
232

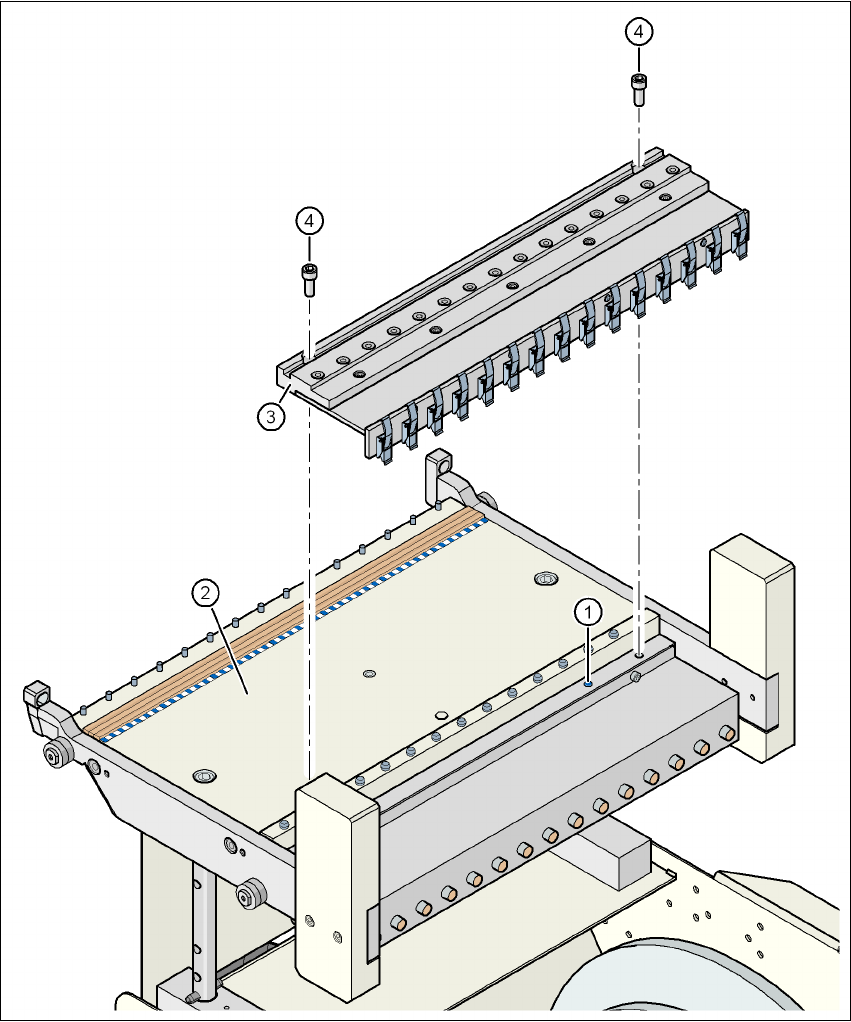

그림 3.12 - 6 SIPLACE HF 컴포넌트 트롤리의 벌크 케이스 피더 모듈용 압축 공기 공급기
(1) 컴포넌트 테이블의 실링 플러그
(2) 컴포넌트 테이블
(3) 벌크 케이스 피더 모듈용 압축 공기 공급기
(4) 나사 DIN 912, M8x20
(5) 고정 클램프
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.12 SIPLACE HF 컴포넌트 트롤리
233
3.12.8 3 x 8mm S 피더 모듈의 중간 테이프 릴용 마운트
품목 번호 00119643-xx 어댑터 평판 , 컴포넌트 트롤리 , HF/X/D3
품목 번호 00141204-xx 테이프 릴 홀더 , 3 x 8mm 피더 모듈 , V2
3 x 8mm S 피더 모듈 유형은 컴포넌트를 3 개의 피더 트랙 위의 픽업 위치로 이송합니다 . 2 개
의 외부 트랙의 테이프 릴은 테이프 통 안의 분할판 사이에 있습니다 . 중간 테이프 릴은 2 개의
외부 트랙용 테이프 릴 위에 배치되어 있습니다 .
따라서 중간 테이프 릴을 위해 다음이 필요합니다 .
– 테이프 릴 홀더를 고정할 어댑터 평판 ( 항목 1) 1 개
– 매 2 개의 피더 모듈 당 테이프 릴 홀더 ( 항목 2) 1 개
– 컴포넌트 테이블 위치 1 에 있는 테이프 릴 홀더용 단축 공전 도르레 ( 항목 3) 1 개
어댑터 평판은 4 개의 개탕 머리 나사로 컴포넌트 트롤리 안에 고정되며 테이프 릴 홀더는 어댑
터 평판의 사각형 입구 안으로 삽입됩니다 .

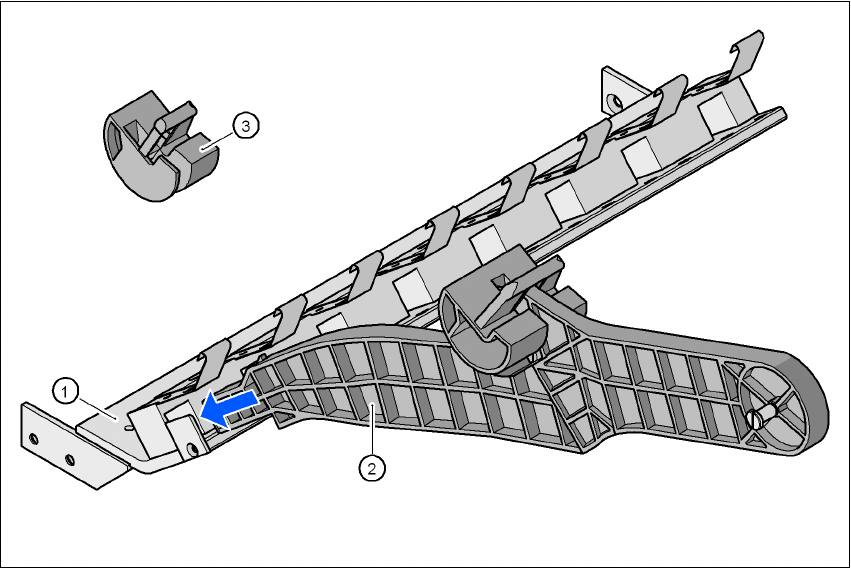

그림 3.12 - 7 3 x 8mm S 피더 모듈의 중간 테이프 릴용 마운트
(1) 어댑터 평판
(2) 테이프 릴 홀더
(3) 단축 공전 도르레
