3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.12 SIPLACE HF 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
232
그림 3.12 - 6 SIPLACE HF 컴포넌트 트롤리의 벌크 케이스 피더 모듈용 압축 공기 공급기
(1) 컴포넌트 테이블의 실링 플러그
(2) 컴포넌트 테이블
(3) 벌크 케이스 피더 모듈용 압축 공기 공급기
(4) 나사 DIN 912, M8x20
(5) 고정 클램프
사용자 매뉴얼 SIPLACE X-Series 3 장비에 대한 기술 데이터
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 3.12 SIPLACE HF 컴포넌트 트롤리
233
3.12.8 3 x 8mm S 피더 모듈의 중간 테이프 릴용 마운트
품목 번호 00119643-xx 어댑터 평판 , 컴포넌트 트롤리 , HF/X/D3
품목 번호 00141204-xx 테이프 릴 홀더 , 3 x 8mm 피더 모듈 , V2
3 x 8mm S 피더 모듈 유형은 컴포넌트를 3 개의 피더 트랙 위의 픽업 위치로 이송합니다 . 2 개
의 외부 트랙의 테이프 릴은 테이프 통 안의 분할판 사이에 있습니다 . 중간 테이프 릴은 2 개의
외부 트랙용 테이프 릴 위에 배치되어 있습니다 .
따라서 중간 테이프 릴을 위해 다음이 필요합니다 .
– 테이프 릴 홀더를 고정할 어댑터 평판 ( 항목 1) 1 개
– 매 2 개의 피더 모듈 당 테이프 릴 홀더 ( 항목 2) 1 개
– 컴포넌트 테이블 위치 1 에 있는 테이프 릴 홀더용 단축 공전 도르레 ( 항목 3) 1 개
어댑터 평판은 4 개의 개탕 머리 나사로 컴포넌트 트롤리 안에 고정되며 테이프 릴 홀더는 어댑
터 평판의 사각형 입구 안으로 삽입됩니다 .
그림 3.12 - 7 3 x 8mm S 피더 모듈의 중간 테이프 릴용 마운트
(1) 어댑터 평판
(2) 테이프 릴 홀더
(3) 단축 공전 도르레
3 장비에 대한 기술 데이터 사용자 매뉴얼 SIPLACE X-Series
3.12 SIPLACE HF 컴포넌트 트롤리 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
234
3.12.9 피더 모듈 고정 장치 , SIPLACE HF 컴포넌트 트롤리
품목 번호 00119623-xx피더 모듈 고정 장치 , SIPLACE HF/X/D3
피더 모듈 고정 장치는 추가적인 기계식 잠금 장치입니다 . 이 고정 장치는 피더 모듈이 실수로
컴포넌트 테이블에서 움직이는 것을 막아주기 때문에 실장 헤드와 충돌할 위험이 사라집니다 .
피더 모듈 고정 장치는 나사로 컴포넌트 테이블의 전면판에 장착합니다 . 고리로 피더 모듈 다리
부분을 고정시킵니다 . 각각의 컴포넌트 트롤리마다 피더 모듈 고정 장치가 한 개씩 필요합니다 .

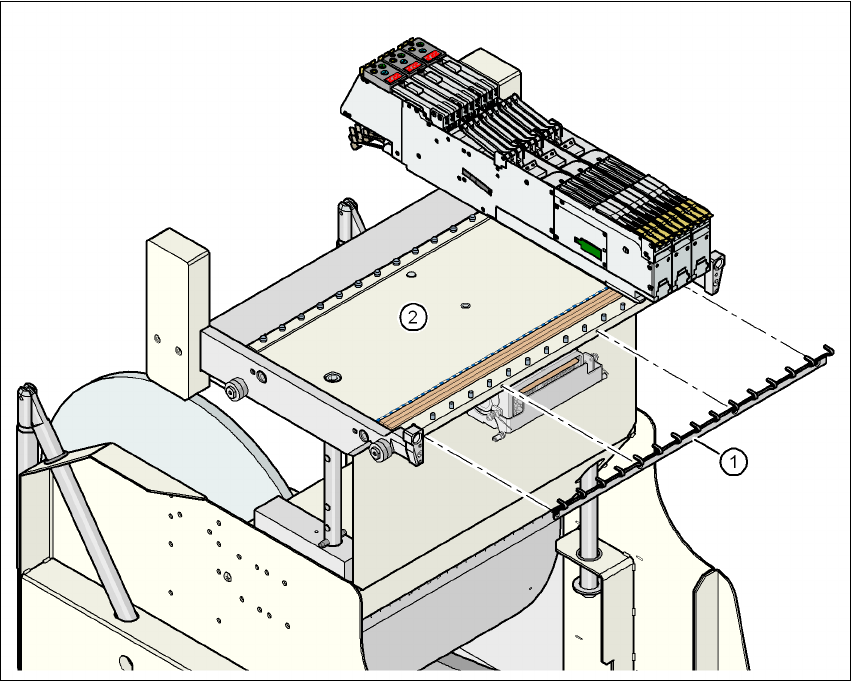

그림 3.12 - 8 피더 모듈 고정 장치 , SIPLACE HF 컴포넌트 트롤리
(1) 피더 모듈 고정 장치
(2) 컴포넌트 테이블
