사용자 매뉴얼 SIPLACE X-S eries 4 셋업 및 작동 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.2 설치 위치의 인프라 247 4. 2.2 .2 실장기의 압축 공기 연결 그림 4.2 - 1 압축 공기 라인 연결 (1) "OPEN" 위치에 있는 정지 밸브 (2) 장비의 컴포넌트 공 급 압력 확인을 위한 압력계 원하는 압력 : 0.5 ± 0.02…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.2 설치 위치의 인프라 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
246
4.2.1.2 진동 제한
실장기는 지면 진동에 민감하지는 않지만 다음과 같은 진동 제한을 준수해야 합니다 .
4.2.2 압축 공기 공급기
4.2.2.1 압축 공기 공급기 점검
압축 공기 공급기가 규정된 장비 사양과 일치하는지 점검합니다 (107 페이지의 3.2 단원에 있는
표 참조 ).
참고 :
" 고객 장소에서 SMD 시스템의 네트워크 구성 ( 전기 및 압축 공기 )" 이라는 제목이 달려있는 품
목 번호 00191409-xx 문서에 해당 사양에 부합하도록 취할 수 있는 조치가 설명되어 있습니다 .
→ 설치 장소의 압축 공기 특성을 적어둡니다 .
경고
압력이 가해지고 있는 압축 공기 라인은 절대로 연결을 분리하지 마십시오 . 부상의 위험이 있습
니다 .
파라미터 값
진동 속도 5Hz-100Hz 의 1/3 옥타브 스펙트럼 값
v < 250µm/s
시곡선의 v
max
값
v
max
< 1.5mm/s
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.2 설치 위치의 인프라
247
4.2.2.2 실장기의 압축 공기 연결

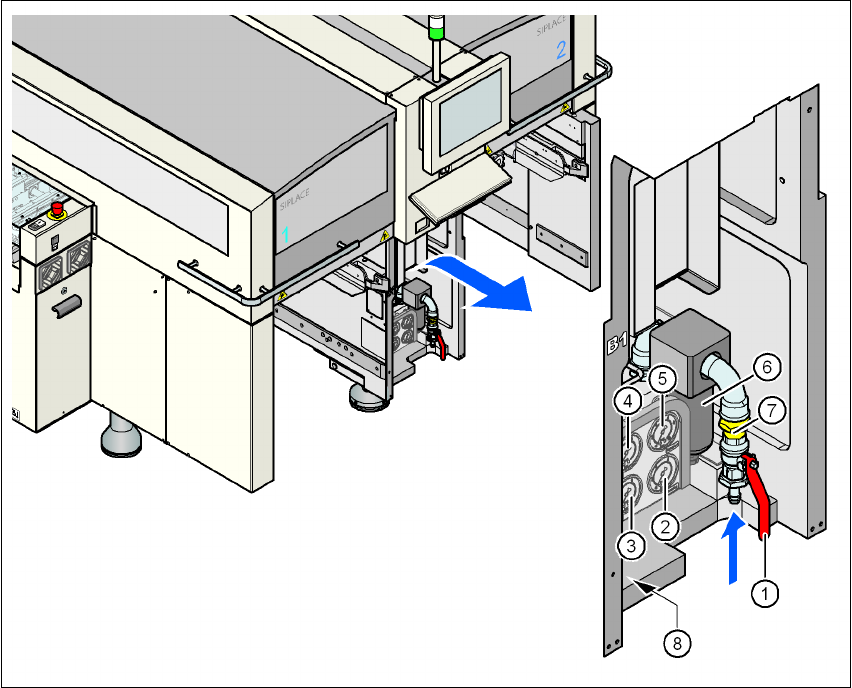

그림 4.2 - 1 압축 공기 라인 연결
(1) "OPEN" 위치에 있는 정지 밸브
(2) 장비의 컴포넌트 공급 압력 확인을 위한 압력계
원하는 압력 : 0.5 ± 0.025MPa, 5 ± 0.25bar ( 표시 범위 0 ~ 0.6MPa, 0 ~ 6bar)
(3) 갠트리 분배기 공급 압력 확인을 위한 압력계
원하는 압력 : 0.46 ± 0.01MPa, 4.6 ± 0.1bar ( 표시 범위 0 ~ 0.6MPa, 0 ~ 6bar)
(4) 벌크 케이스 피더 모듈 공급 압력 확인을 위한 압력계
원하는 압력 : 0.25 ± 0.05MPa, 2.5 ± 0.5bar ( 표시 범위 0 - 0.6MPa, 0 - 6bar)
(5) 입력 압력 확인을 위한 압력계
원하는 압력 : 0.5 - 1.0MPa, 5 - 10bar ( 표시 범위 : 0 - 1.0MPa, 0 - 10bar)
(6) 압축 공기 필터
(7) 압축 공기 연결
(8) 공압 장치 고정을 위한 육각 소켓 헤드 나사
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.2 설치 위치의 인프라 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
248
4.2.3 메인 전원 공급기

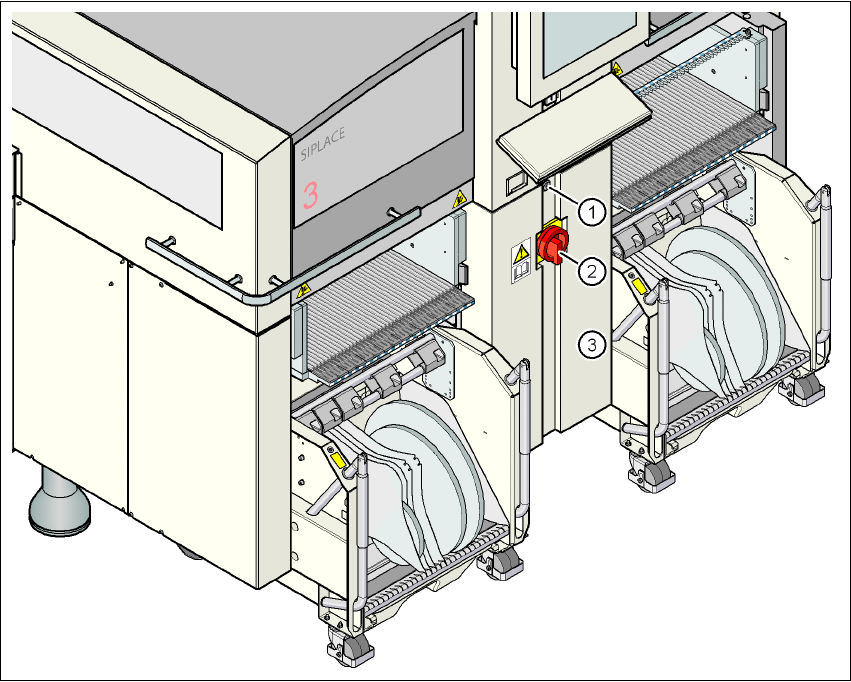

그림 4.2 - 2 장비에서 전원 공급기의 위치
(1)잠금 장치
(2)다시 켜지는 것을 방지하기 위해 고정되는 메인 전원 스위치
(3)덮개
