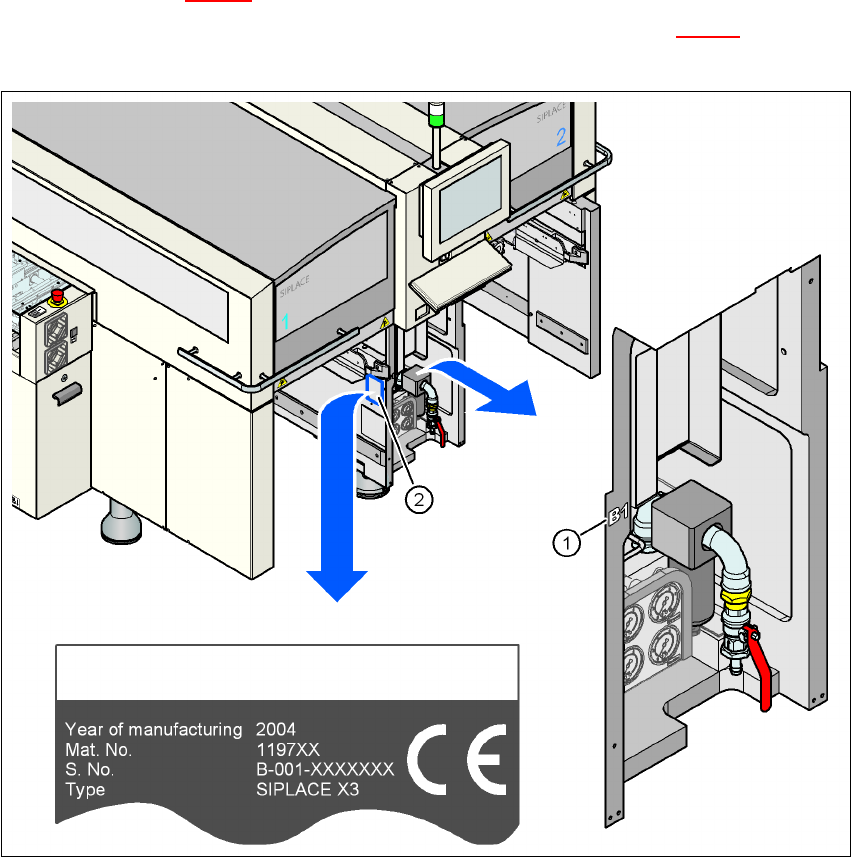

사용자 매뉴얼 SIPLACE X-Series 1 소개 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 1.1 장비 설명 25 1.1 .6 실장기의 일련번호 실장기 일련번호는 두 위치에서 확인할 수 있습니다 . – B-1 처럼 0 으로 시작하지 않는 일련번호는 공압 장치와 같은 쪽의 장비 프레임 왼쪽에 붙어 있습니다 ( 그림 1.1 - 2 의 항목 1 참조 ). – B-001 처럼…
1 소개 사용자 매뉴얼 SIPLACE X-Series
1.1 장비 설명 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
24
SL 은 셔터가 없음을 의미하며 컴포넌트 덮개가 없습니다 . 불필요한 기계 부품을 없애면 이
피더 모듈의 구매 비용과 유지보수 비용을 절감할 수 있습니다 . 1
– S 테이프 피더 모듈용 접합 탐지
S 테이프 피더 모듈용 접합 탐지는 장비에서 개장할 수 있습니다 .
– 와플 - 팩 체인저
와플 - 팩 체인저를 사용하여 다음 위치를 X2 및 X3 실장기에서 도킹할 수 있습니다 .
SIPLACE X2: 피더 위치 2 및 4
SIPLACE X3: 위치 2
– LDU-X
X 직선 딥핑 장치는 플립칩이나 CSP 컴포넌트에 용제를 바르는 데 사용합니다 .
1 소개 사용자 매뉴얼 SIPLACE X-Series
1.1 장비 설명 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
26
1.1.7 EU 적합성 선언
제품 / 장치에 대한 설명이 아래에 있습니다 . 1
제품 : 실장기
종류 : SIPLACE X2 SIPLACE X3 SIPLACE X4
품목 번호 : 00119700 00119750 00119780 1
제조업체
SIPLACE
Electronics Assembly Systems
Rupert-Mayer-Str. 44
81379 München 1
제공된 EU
적합성 선언에 기재된 규정과 표준을 준수합니다 .
1.1.8 사용 규정
본 제품은 카탈로그 및 기술 설명서에 설명된 본래의 목적 , 즉 SMD 컴포넌트 실장을 위해서만
사용해야 하며 SIPLACE 가 권장 또는 허가하는 타사의 장비 및 컴포넌트만을 함께 사용해야
합니다 .
그 외 목적의
사용은 규정에 의해 금지됩니다 .
제품을 규정에 따라 사용하지 않은 경우 SIPLACE 는 발생할 수 있는 모든 손상에 대해 책임을 지
지 않으며 부품이 문제 없이 올바로 작동할 것을 보장하지도 않습니다 .
사용자 매뉴얼의 모든 지침을 준수해야 한다는 것 또한 사용 규정에 포함됩니다 .
제품이 올바르고 안정적으로 작동하도록 하려면 제품을 올바르게 운반 , 보관 및 조립해야 하며
주의 깊게 작동 및 유지 관리해야 합니다 .
1.1.9 사용 규정 이외의 용도로 사용하는 경우
사용 규정을 위반하면 생명 및 신체에 대한 위험과 물품 손상을 초래할 수 있습니다 . 따라서 사
용 규정 이외의 용도로 사용하는 것은 명백히 금지됩니다 . 제품을 규정에 따라 사용하지 않은 경
우 SIPLACE 회사 발생할 수 있는 모든 손상에 대해 책임을 지지 않으며 컴포넌트가 문제 없이 올
바로 작동할 것을 보장하지도 않습니다 .
사용 규정 이외의 용도로 장비를 사용하는 경우의 예 :
– 안전 장비를 무시하거나 제거한 상태로 실장기를 작동하는 경우
– 허용된 사양에 맞지 않는 컴포넌트를 실장하는 경우
– 승인되지 않은 컴포넌트 피더 모듈을 사용하는 경우
– 인가되지 않은 액세서리 및 추가 모듈을 사용하는 경우
– 실장기를 자격이 없는 직원이 사용하는 경우
– 모든 위치에 피더 모듈이 장착되어 있지는 않은 경우에 핸드 가드 ( 더미 피더 모듈 ) 없이 실
