사용자 매뉴얼 SIPLACE X-S eries 4 셋업 및 작동 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.2 설치 위치의 인프라 251 4.2 .3.4 전원 공급 케이블 연결 그림 4.2 - 4 전원 케이블 연결용 단자 패널 (L1) 3 상 (L2) 3 상 (L3) 3 상 (N) 중성 선 (PE)보호용 접지선 PE1, PE2, PE3, PE4 (X100)단자 패널
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.2 설치 위치의 인프라 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
250
경고
각 개별 장비 및 설치되어 있는 옵션 ( 예 : MTC, 생산성 리프트 ) 의 전기 케이블은 명확히 구별
해야 하며 배치에 의심의 여지가 없어야 합니다 . 장비를 사용하는 국가의 규정이 적용됩니다 .

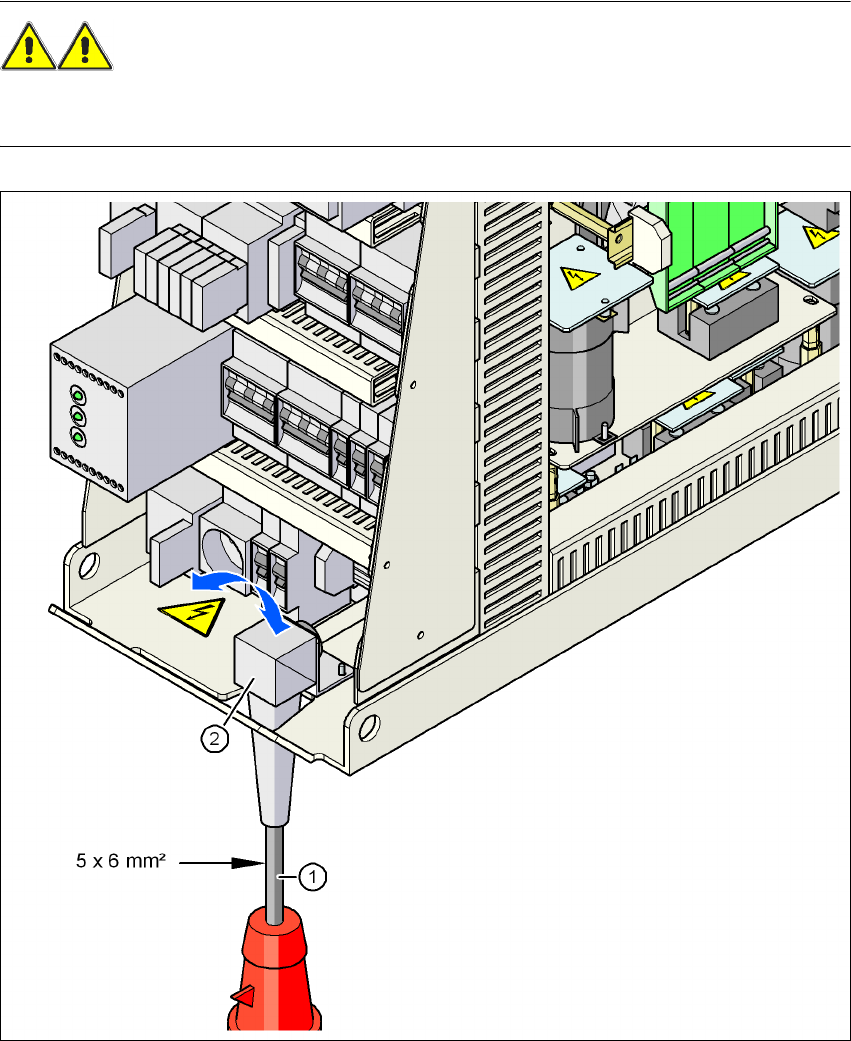

그림 4.2 - 3 메인 전원 케이블의 단면
(1)전원 공급 케이블
(2)케이블 글랜드 각도
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.2 설치 위치의 인프라
251
4.2.3.4 전원 공급 케이블 연결

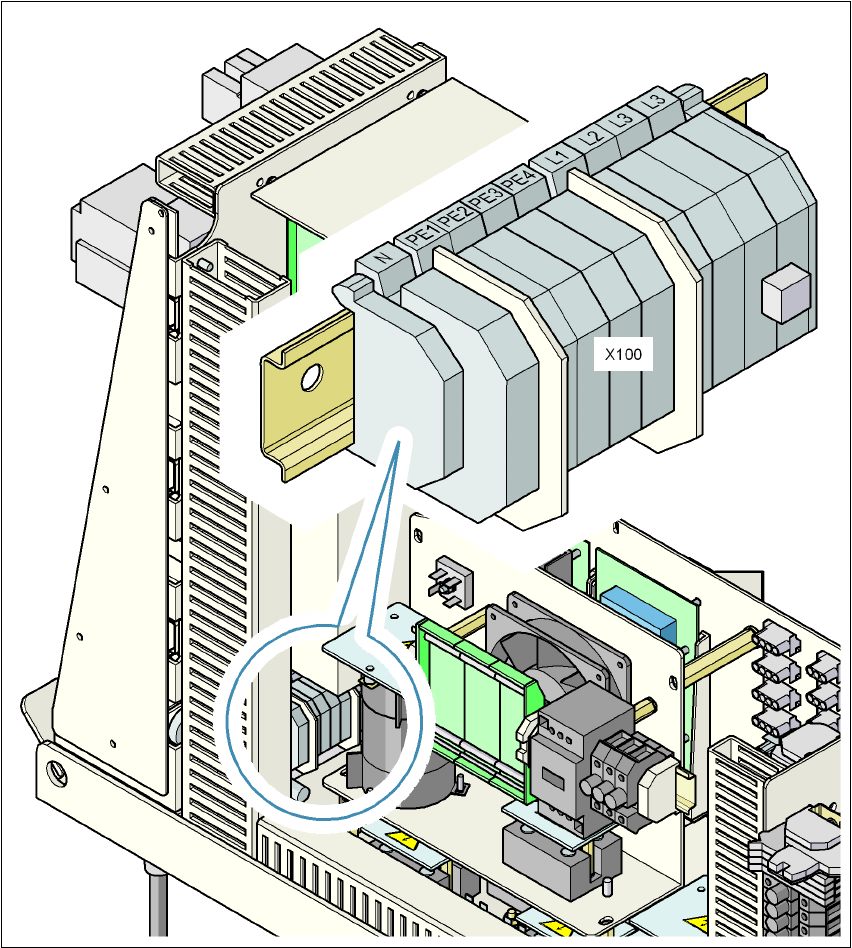

그림 4.2 - 4 전원 케이블 연결용 단자 패널
(L1) 3 상
(L2) 3 상
(L3) 3 상
(N) 중성선
(PE)보호용 접지선 PE1, PE2, PE3, PE4
(X100)단자 패널
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.2 설치 위치의 인프라 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
252
→ 배선 양 끝의 피복을 벗겨냅니다 .
→ 각진 케이블 글랜드에 있는 너트를 풉니다 (250 페이지에 있는 그림 4.2 - 3 의 항목 2).
→ 각진 케이블 글랜드를 위로 접습니다 .
→ 각진 케이블 글랜드를 통해 전원 공급 케이블을 단자 패널 X100 으로 집어넣습니다 (251 페
이지에 있는 그림 4.2 - 4 의 X100 참조 ).
→ 케이블을 단자에 연결하고 충분히 휘도록 합니다 . 전선이 꼬이면 안됩니다 .
→ 각진 케이블 글랜드 (250 페이지에 있는 그림 4.2 - 3 의 항목 2) 를 위로 접고 너트를 손으
로 단단히 조입니다 .
4.2.3.5 3 상 변압기 T1 의 1 차 측면에 대한 연결 점검
3 상 변압기 T1 의 1 차 측면은 각 공급 전압별로 구성해야 합니다 .
→ 따라서 단자 블록 ( 그림 4.2 - 5) 에서 , 3 상 변압기 T1 의 1 차 측면이 각 공급 전압에 대해
올바로 연결되었는지 확인하십시오 .

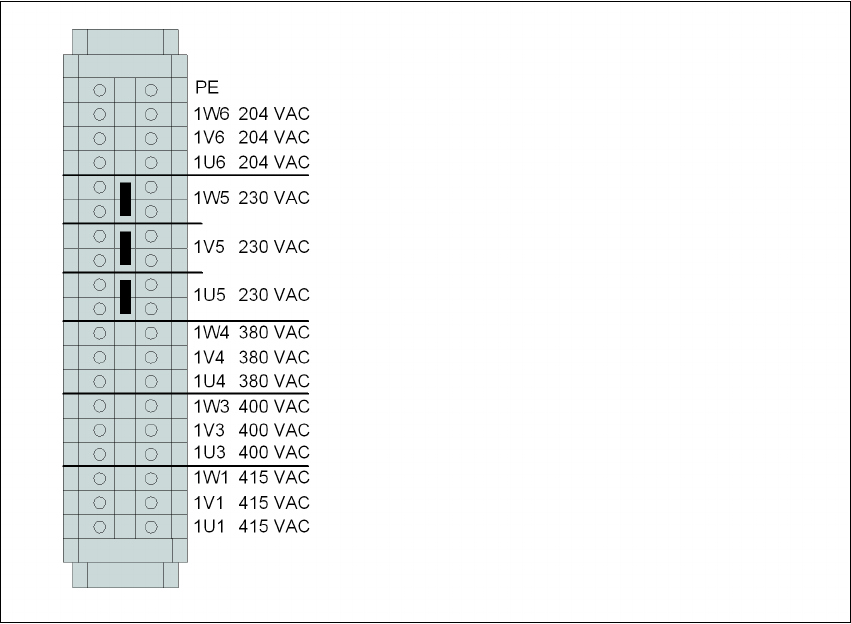

그림 4.2 - 5 3 상 변압기 T1 의 1 차 측면에 대한 단자 블록
단자 블록의 위치에 대해서는 253 페이지
에 있는 그림 4.2 - 6 의 항목 3 참조
