사용자 매뉴얼 SIPLACE X-S eries 4 셋업 및 작동 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.2 설치 위치의 인프라 253 참고 일본의 공 급 네트워크 (3 x 200V~) 및 미국의 공급 네트워크 (3 x 208V~) 는 3 x 20 4V~ 의 단자 에 연결되어 있습 니다 . 그림 4.2 - 6 3 상 변 압기 T1 에 대한 주 연결을 지원하는 단자 블록…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.2 설치 위치의 인프라 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
252
→ 배선 양 끝의 피복을 벗겨냅니다 .
→ 각진 케이블 글랜드에 있는 너트를 풉니다 (250 페이지에 있는 그림 4.2 - 3 의 항목 2).
→ 각진 케이블 글랜드를 위로 접습니다 .
→ 각진 케이블 글랜드를 통해 전원 공급 케이블을 단자 패널 X100 으로 집어넣습니다 (251 페
이지에 있는 그림 4.2 - 4 의 X100 참조 ).
→ 케이블을 단자에 연결하고 충분히 휘도록 합니다 . 전선이 꼬이면 안됩니다 .
→ 각진 케이블 글랜드 (250 페이지에 있는 그림 4.2 - 3 의 항목 2) 를 위로 접고 너트를 손으
로 단단히 조입니다 .
4.2.3.5 3 상 변압기 T1 의 1 차 측면에 대한 연결 점검
3 상 변압기 T1 의 1 차 측면은 각 공급 전압별로 구성해야 합니다 .
→ 따라서 단자 블록 ( 그림 4.2 - 5) 에서 , 3 상 변압기 T1 의 1 차 측면이 각 공급 전압에 대해
올바로 연결되었는지 확인하십시오 .
그림 4.2 - 5 3 상 변압기 T1 의 1 차 측면에 대한 단자 블록
단자 블록의 위치에 대해서는 253 페이지
에 있는 그림 4.2 - 6 의 항목 3 참조
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.2 설치 위치의 인프라
253
참고
일본의 공급 네트워크 (3 x 200V~) 및 미국의 공급 네트워크 (3 x 208V~) 는 3 x 204V~ 의 단자
에 연결되어 있습니다 .
그림 4.2 - 6 3 상 변압기 T1 에 대한 주 연결을 지원하는 단자 블록의 위치
(1)3 상 변압기 T1
(2)1 차 측면에 대한 연결 배선도가 있는 사인
(3)3 상 변압기 T1 에 대한 주 연결을 지원하는 단자 블록
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.2 설치 위치의 인프라 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
254
4.2.3.6 유입 전류 제한 점퍼 점검
유입 전류 제한 장치는 공급 전압에 따라 구성해야 합니다 . 이 때 유입 전류 제한 보드 (254 페이
지에 있는 그림 4.2 - 7 의 항목 1) 에서 플러그인 점퍼를 사용합니다 .

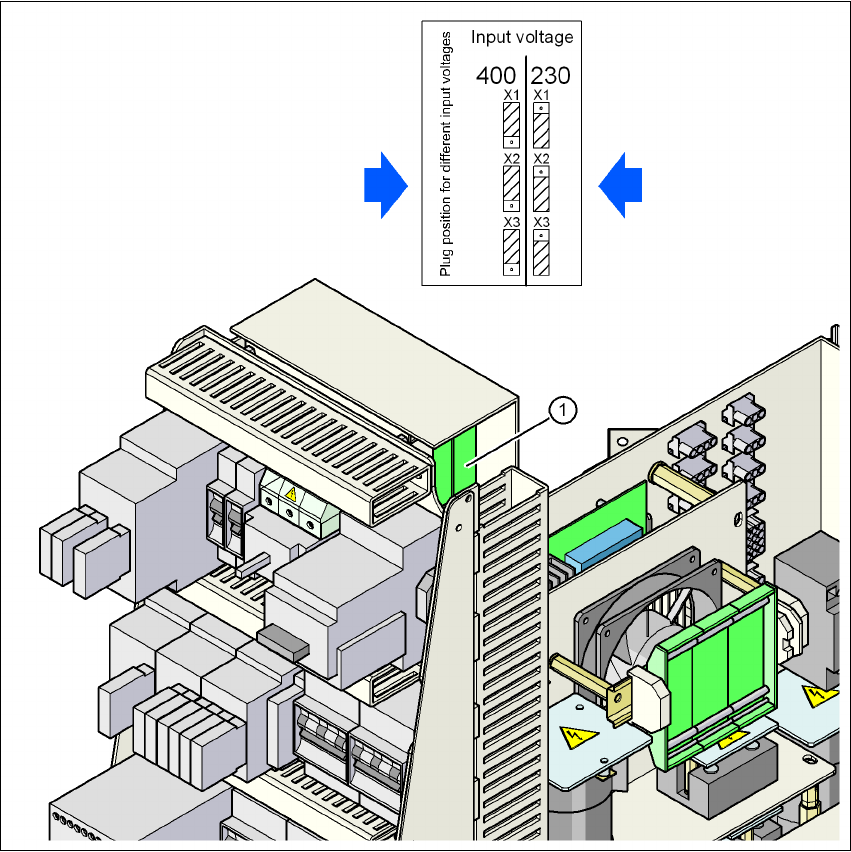

그림 4.2 - 7 유입 전류 제한 장치의 보드 및 커넥터 위치
(1) 유입 전류 제한 보드
X1, X2, X3보드에서 유입 전류 제한 장치를 구성하기 위한 커넥터
→ 점퍼 배치를 점검하고 필요하면 수정하십시오 .
3 x 380VAC
3 x 400VAC
3 x 415VAC
3 x 200VAC
3 x 208VAC
3 x 230VAC
