4.3 실장기 셋업
4.3.1 장비에서 PCB 컨베이어 높이
장비의 PCB 컨베이어 높이는 다음과 같이 설정할 수 있습니다 .
830mm ± 15mm ( 표준 높이 )
900mm ± 15mm
930mm ± 15mm
950mm ± 15mm (SMEMA 높이 )
참고
PCB 컨베이어 높이는 PCB 컨베이어 벨트의 맨 위에서부터 장비 다리 맨 아래까지의 길이입니
다.
4.3.2 경고 지침
위험
SIPLACE 직원이나 자격이 있는 자만 실장기를 설치 및 작동할 수 있습니다 .
→ 항상 해당 사고 방지 규정을 준수합니다 .
→ 장비 다리를 부착하기 위해 장비 아래 누워서는 안됩니다 . 모듈 및 컴포넌트는 모두 컴포넌
트 테이블 공간을 통해 장착할 수 있습니다 . 어쩔 수 없이 장비 아래서 조립 작업을 수행해
야 하는 경우 적절한 방법으로 장비를 단단히 고정시켜야 합니다 . 지지대로 지게차만을 사
용해서는 안됩니다 .
→ 조립 중 헤드의 움직임을 방해하지 않도록 즉 , 결국 부상의 위험이 없도록 갠트리를 PCB 컨
베이어 영역에 장착해야 합니다 .
→ 실장기 높이를 조절하기 위해서는 두 명이 필요합니다 .
– 한 명은 필요한 조립 작업을 수행하고
– 다른 한 명은 조립 중 위로 올린 장비를 주시하여 장비가 움직이지 않도록 합니다 .
→ 특수 안전 부츠를 신어 발을 보호합니다 . 각 장비 다리의 무게는 6.75kg 입니다 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
256
4.3.3 도구 및 장비
실장기 높이는 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 포크렌치 , 36 사이즈 , 품목 번호 : 00096286-01
장비 다리 높이를 조절하기 위한 M24x2x120 나사 조절용 36 사이즈
– 중간 장비 다리 조절용 후크렌치 135 - 145
품목 번호 00376519-xx
– 한쪽 스패너 , 65 사이즈 , 품목 번호 : 00353827-01
중간 장비 다리의 육각 잠금 너트 M24 65 사이즈
– 앨런키 , 10 사이즈 , 품목 번호 : 00373926-01
중간 장비 다리용 스페이서 장착을 위한 육각 소켓 나사 M12x80
– 앨런키 , 19 사이즈 , 품목 번호 : 00373928-01
4 개의 바깥 장비 다리 클램프를 임시로 조이기 위한 6 각 소켓 나사 M24x90
– 육각 핀 토크 렌치 , 19 사이즈 , 조임 토크 130 Nm
바깥 장비 다리 4 개 영구 조절용
– 지게차
포크 길이 : 최소 1800mm
운반 능력 : 최소 6000kg
포크 간 너비 : 257 페이지의 그림 4.3 - 1 참조
– 수평계 : 정확도 0.02mm/m
– 에어쿠션 운반 시스템 : SIPLACE HSxx, 품목 번호 00119002-xx
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
257
4.3.4 PCB 컨베이어 높이 사전 설정

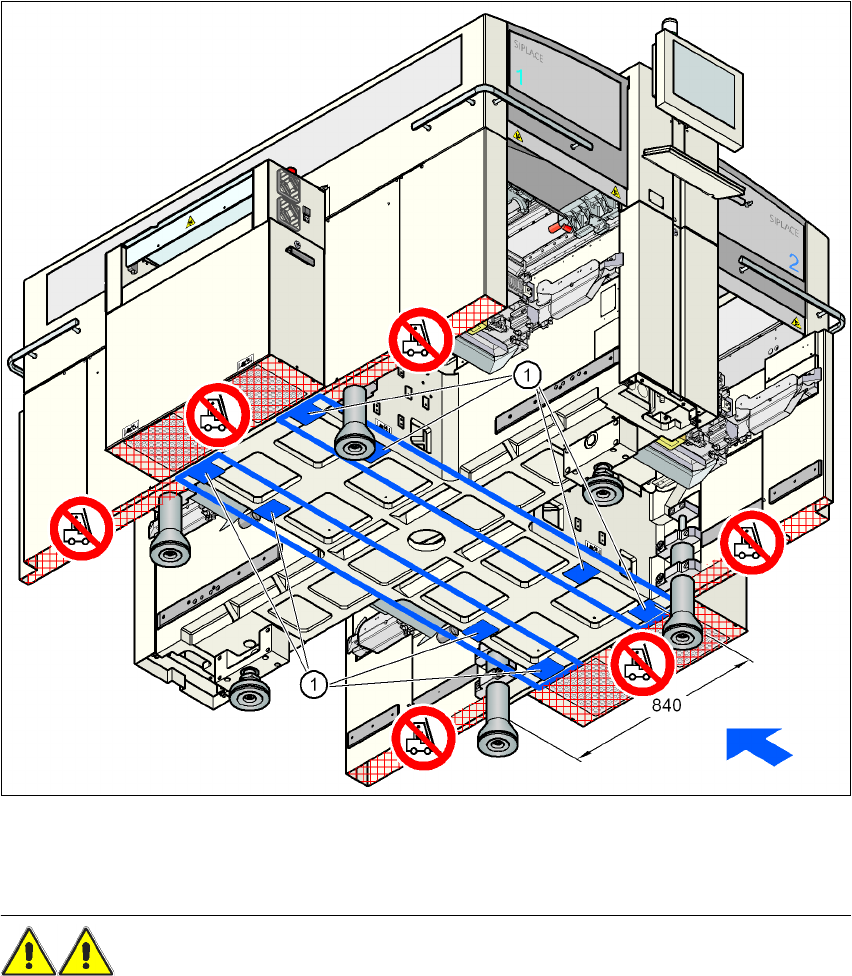

→ 그림 4.3 - 1 에서와 같이 지게차의 포크 부분을 실장기 아래로 집어넣습니다 .
그림 4.3 - 1 접촉면 - PCB 이송 방향에 평행을 이루는 지게차
(1)지게차 포크 부분의 접촉면
경고
되돌릴 수 없는 장비 손상을 피하려면 실장기를 들어올리기 전에 다음 사항을 참고하십시오 .
– 두 장비 다리 사이에 포크 부분이 올 정도로만 포크를 벌립니다 ( 삽입 지점은 257 페이지의 그
림 4.3 - 1 과 같음 ). 장비 다리 간 거리는 776mm 입니다 . 이보다 더 벌리면 장비 프레임 측
면을 들어올리게 되어 결국 장비 프레임이 변형될 수 있습니다 .
