4.3.3 도구 및 장비
실장기 높이는 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 포크렌치 , 36 사이즈 , 품목 번호 : 00096286-01
장비 다리 높이를 조절하기 위한 M24x2x120 나사 조절용 36 사이즈
– 중간 장비 다리 조절용 후크렌치 135 - 145
품목 번호 00376519-xx
– 한쪽 스패너 , 65 사이즈 , 품목 번호 : 00353827-01
중간 장비 다리의 육각 잠금 너트 M24 65 사이즈
– 앨런키 , 10 사이즈 , 품목 번호 : 00373926-01
중간 장비 다리용 스페이서 장착을 위한 육각 소켓 나사 M12x80
– 앨런키 , 19 사이즈 , 품목 번호 : 00373928-01
4 개의 바깥 장비 다리 클램프를 임시로 조이기 위한 6 각 소켓 나사 M24x90
– 육각 핀 토크 렌치 , 19 사이즈 , 조임 토크 130 Nm
바깥 장비 다리 4 개 영구 조절용
– 지게차
포크 길이 : 최소 1800mm
운반 능력 : 최소 6000kg
포크 간 너비 : 257 페이지의 그림 4.3 - 1 참조
– 수평계 : 정확도 0.02mm/m
– 에어쿠션 운반 시스템 : SIPLACE HSxx, 품목 번호 00119002-xx
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
257
4.3.4 PCB 컨베이어 높이 사전 설정
→ 그림 4.3 - 1 에서와 같이 지게차의 포크 부분을 실장기 아래로 집어넣습니다 .
그림 4.3 - 1 접촉면 - PCB 이송 방향에 평행을 이루는 지게차
(1)지게차 포크 부분의 접촉면
경고
되돌릴 수 없는 장비 손상을 피하려면 실장기를 들어올리기 전에 다음 사항을 참고하십시오 .
– 두 장비 다리 사이에 포크 부분이 올 정도로만 포크를 벌립니다 ( 삽입 지점은 257 페이지의 그
림 4.3 - 1 과 같음 ). 장비 다리 간 거리는 776mm 입니다 . 이보다 더 벌리면 장비 프레임 측
면을 들어올리게 되어 결국 장비 프레임이 변형될 수 있습니다 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
258
→ 장비를 들어올릴 때에는 포크 양쪽에 무게가 고르게 실리도록 해야 합니다 . 포크와 실장기
사이에 단단한 지지대가 있어서 실장기를 들어올릴 때 장비가 기울어지는 것을 막아줍니다 .
또한 장비 다리 한 쪽에만 무게가 실리는 것을 막아주는데 , 이렇게 한 쪽에만 무게가 실리면
장비 다리 고정부가 변형될 수 있습니다 . 장비를 들어올릴 때에는 다른 사람이 지켜보도록
하여 지게차로 장비를 들어올릴 때 한 쪽으로 뒤집히지 않도록 하는 것이 좋습니다 .
→ 지게차로 장비를 약 35cm 정도 들어올립니다 . 그래야 사고로 장비 다리가 내려올 때 발을
다칠 위험이 없어집니다 .
실장기는 6 피트 높이에 세워놓습니다 .
– 바깥쪽 장비 다리 (259 페이지에 있는 그림 4.3 - 3 의 항목 1)
바깥쪽 장비 다리에는 두 가지 버전이 있습니다 .
– 높이가 830mm 이고 길이가 369mm 인 PCB 컨베이어의 바깥쪽 장비 다리
품목 번호 03041008-01( 그림 4.3 - 2 의 항목 1)
– 높이가 900, 930 및 950mm 이고 길이가 439mm 인 PCB 컨베이어의 바깥쪽 장비 다리
품목 번호 03000890-02( 그림 4.3 - 2 의 항목 2)
– 필요 시 높이 조절을 할 수 있는 스페이서 2 개 (259 페이지에 있는 그림 4.3 - 3 의 항목 3 과
4) 가 있는 중간 장비 다리 2 개 (259 페이지에 있는 그림 4.3 - 3 의 항목 2)

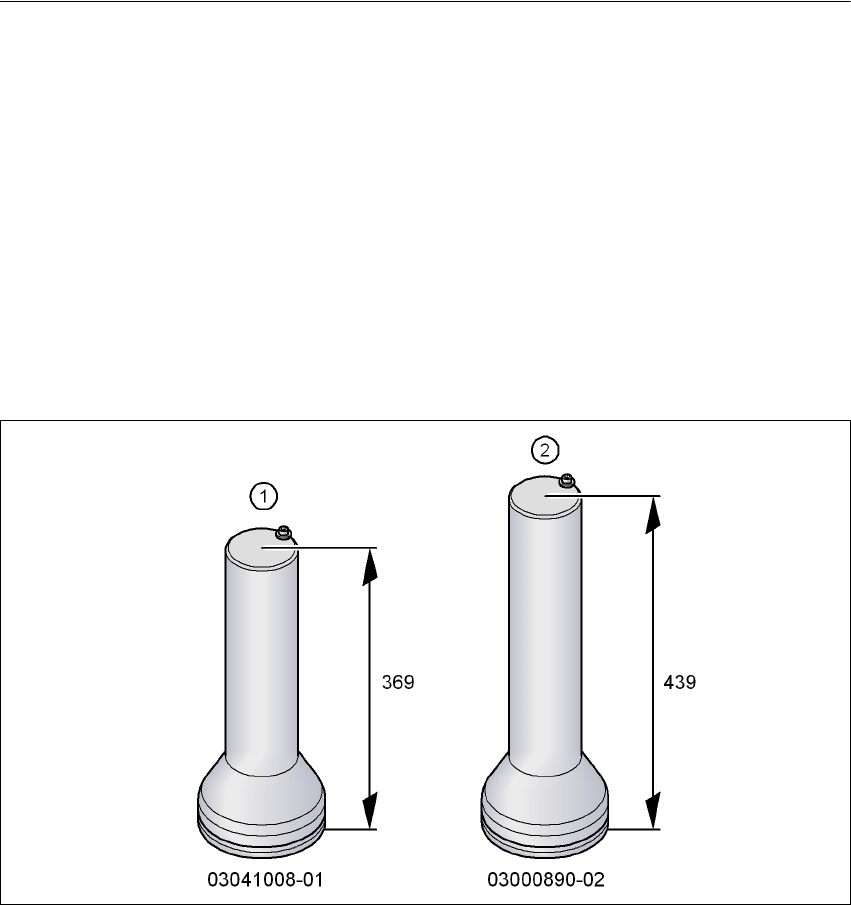

그림 4.3 - 2 바깥쪽 장비 다리 - 두 가지 버전 ( 치수 : mm)
