사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
263
→ 바깥쪽 장비 다리 각각의 높이를 미리 설정합니다 .
장비 다리의 아랫면과 장비 프레임의 하단 가장자리 사이의 거리는 다음과 같아야 합니다 .
→ 특정 이송 높이에 대해 위의 표에 주어진 거리 값을 얻을 때까지 36 사이즈 포크렌치를 사용
하여 조절 나사 M24x2x120(262 페이지에 있는 그림 4.3 - 6 의 항목 3) 을 돌립니다 .
→ 이제 지게차로 장비 다리가 지면에 고르게 닿을 때까지 실장기를 조심스럽게 내려놓습니다 .
항상 다른 한 명이 지켜보아 장비를 내려놓을 때 장비가 안정성을 유지할 수 있도록 해야 합
니다 . 바깥쪽 장비 다리 클램프를 약간 풀어놓아야 하는 경우도 있습니다 .
→ 높이 조절을 위해 바깥쪽 장비 다리가 나사 M24x2x120(262 페이지에 있는 그림 4.3 - 6 의
항목 3) 에 닿을 때까지 주의해서 장비를 내려놓습니다 .
→ 아직 중간 장비 다리 (259 페이지 그림 4.3 - 3 의 2 번 위치 ) 는 바닥에 닿지 않아야 합니다 .
필요한 경우 중간 장비 다리를 장비나 스페이서에 나사로 조금 조여놓습니다 .
참고
최종적으로 장비를 조절하는 방법에 대한 설명은 304 페이지의 4.3.17 단원에서 확인할 수 있습
니다 .
PCB 컨베이어 높이 장비 다리의 아랫면에서
장비 프레임의 하단 가장자리까지의 거리
830mm 120mm
900mm 190mm
930mm 220mm
950mm 240mm
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
264
4.3.5 장비 프레임에 확장 키트 장착
4.3.5.1 PCB 출력 면에 확장 키트 장착
실장기를 납품할 때 PCB 출력 면의 확장 키트와 PCB 출력 컨베이어는 분리합니다 . 확장 키트를
PCB 출력 면에 장착하는 절차는 다음과 같습니다 .
– 출력 컨베이어 장착 265 페이지의 4.3.6 단원 참조
– PCB 출력 면에 확장 키트 장착 266 페이지의 4.3.7 단원 참조
– 축 장치 설치 272 페이지의 4.3.8 단원 참조
– 표시기 램프 장착 293 페이지의 4.3.13 단원 참조
– 실장기를 라인에 통합 301 페이지의 4.3.16 단원 참조
– 실장기 최종 조절 304 페이지의 4.3.17 단원 참조
4.3.5.2 PCB 입력 면에 확장 키트 장착
편하게 운반할 수 있도록 PCB 입력 면의 확장 키트도 분리한 경우 실장기를 라인에 통합하기 전
에 다음과 같은 절차를 수행해야 합니다 (301 페이지 4.3.16 단원 참조 ).
– 입력 컨베이어 장착 280 페이지의 4.3.9 단원 참조
– PCB 입력 면에 확장 키트 장착 282 페이지의 4.3.10 단원 참조
– 박스 PC 장치 장착 287 페이지의 4.3.11 단원 참조
– 축 장치 설치 291 페이지의 4.3.12 단원 참조
– 표시기 램프 장착 293 페이지의 4.3.13 단원 참조
– 실장기를 라인에 통합 301 페이지의 4.3.16 단원 참조
– 실장기 최종 조절 304 페이지의 4.3.17 단원 참조
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
265
4.3.6 출력 컨베이어 장착
4.3.6.1 도구
– 앨런키 , DIN 911, 세트
– 필립스 스크류드라이버 , 1 사이즈
4.3.6.2 조립

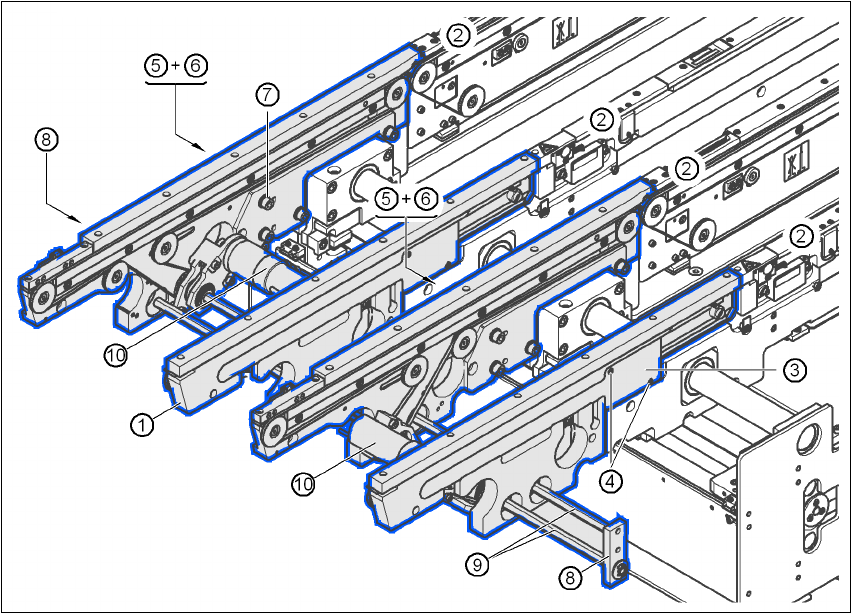

그림 4.3 - 7 출력 컨베이어 - 이중 컨베이어
(1)레일 , 출력 컨베이어
(2)레일 , 프로세싱 컨베이어 2
(3)케이블 커버 20 x 200
(4)접시머리 나사 , ISO 7046, M3x6, 케이블 커버 당 2 개
(5)케이블 커버 20 x 310
(6)개탕머리 나사 DIN 912, M3x5, 케이블 커버 당 1 개
(7)개탕머리 나사 DIN 912, M6x16 및 와셔 , 레일당 4 개
(8)6 각형 샤프트 가이드
(9)6 각형 샤프트 ( 단일 컨베이어 : 1 개 , 이중 컨베이어 : 2 개 )
(10)드라이브 장치
