4 셋업 및 작동 사용자 매 뉴얼 SIPLACE X-Series 4.3 실장기 셋업 소프트웨어 버전 SR .605.xx 2008 년 7 월 한글판 272 4.3. 8 축 장치 설치 4.3 .8.1 축 장치 X2( 갠트리 1 및 갠트리 3 ) - 전기 연결 지점 그림 4.3 - 11 축 장치 X2( 갠 트리 1 및 갠트 리 3), 후면만 - 전기 연결 지점 플러그 플러그 플러그
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
271
4.3.7.7 " 아래쪽 " 핸드 가드 장착
장비에는 " 아래쪽 " 핸드 가드가 한 개만 제공됩니다 . 라인 내에 장비를 설치한 경우 바로 인접
한 출력 컨베이어와 입력 컨베이어 사이에는 핸드 가드가 필요하지 않습니다 .
경고
라인에서 첫 번째 실장기의 입력 면과 마지막 실장기의 출력 면에는 항상 6 각 소켓 헤드 나사
M4x12 4 개로 " 아래쪽 " 핸드 가드 ( 품목 번호 : 03045426-xx) 를 장착합니다 . 그래야 직원들
이 허가 없이 장비에 손 대는 것을 방지할 수 있습니다 .

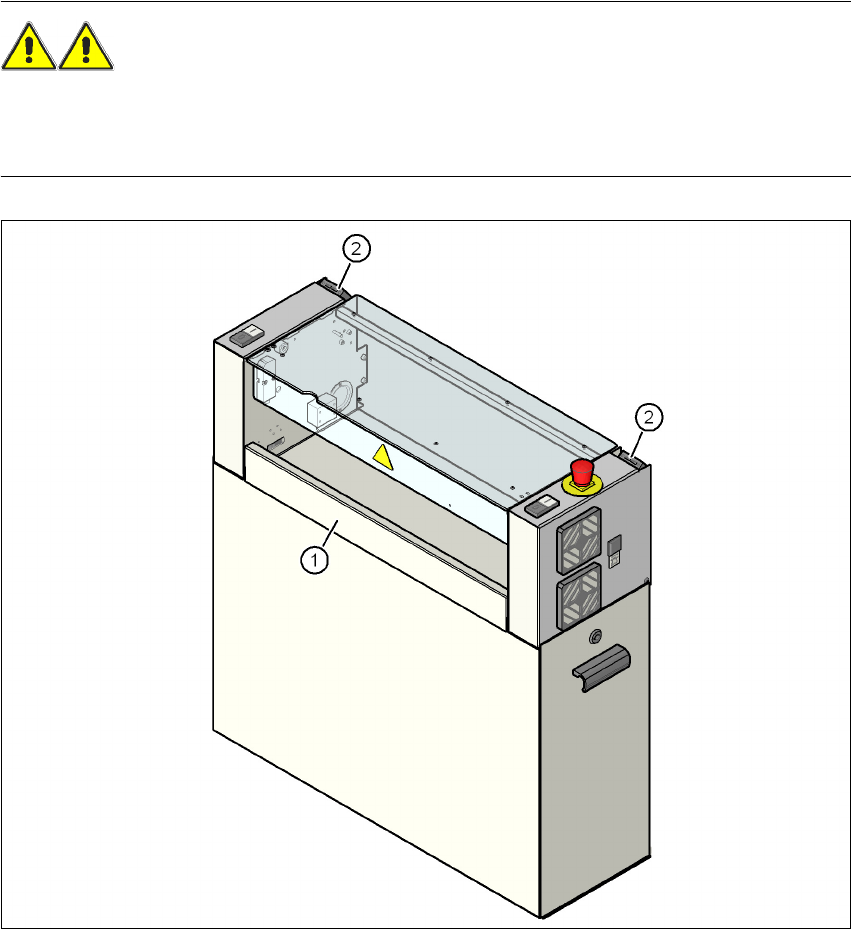

그림 4.3 - 10 PCB 출력 면에 " 아래쪽 " 핸드 가드 장착
(1)" 아래쪽 " 핸드 가드 , 품목 번호 : 03045426-xx
(2)보호 덮개 스위치
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
272
4.3.8 축 장치 설치
4.3.8.1 축 장치 X2( 갠트리 1 및 갠트리 3) - 전기 연결 지점

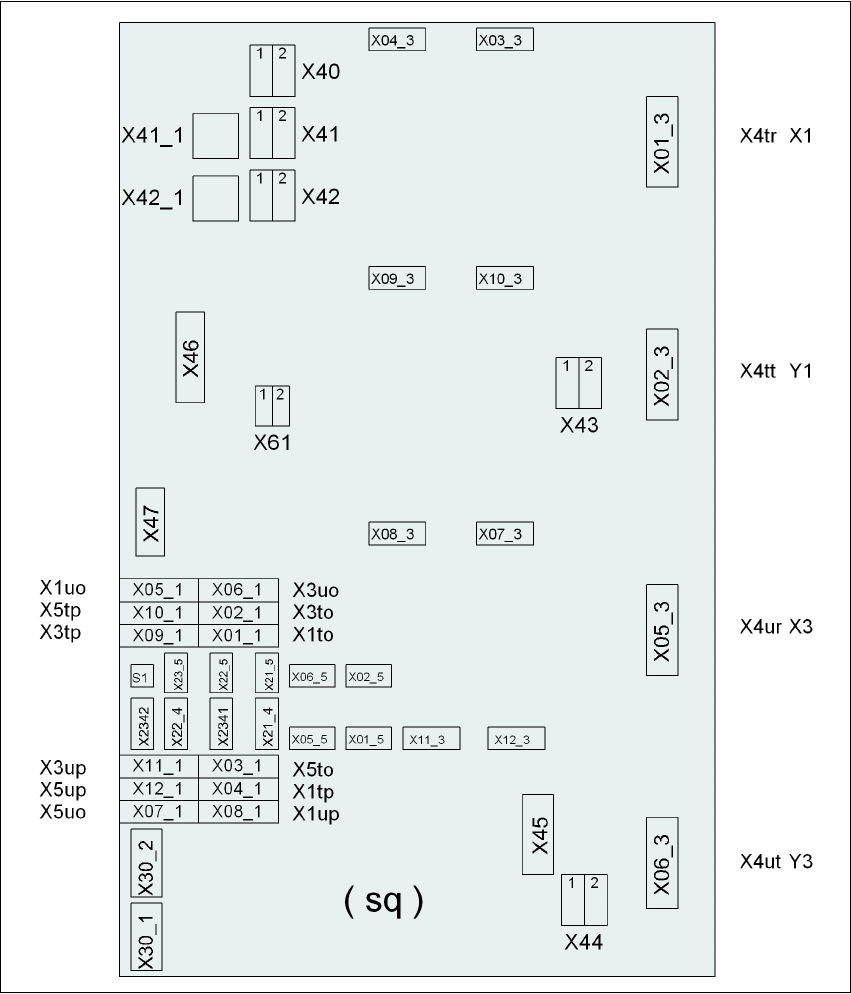

그림 4.3 - 11 축 장치 X2( 갠트리 1 및 갠트리 3), 후면만 - 전기 연결 지점
플러그
플러그
플러그
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
273
4.3.8.2 축 장치 X2( 갠트리 1 및 갠트리 3) - 플러그 연결
→ 다음 그림에 나와있는 것과 같이 전원 케이블을 연결합니다 .
축 장치 , 플러그 연결 케이블 참고
플러그 케이블
X41_1sq X41_1sq 03050899 커넥터를 제 위치에 끼움
X42_1sq X42_1sq 03050899 커넥터를 제 위치에 끼움
X45sq X45sq 03050900-W1 커넥터를 제 위치에 끼움
X46sq X46sq
03050900-W2
03050900-W3
커넥터를 제 위치에 끼움
X47sq X47sq
03050900-W4
03050900-W5
커넥터를 제 위치에 끼움
X01_3sq X4tr 03050891 커넥터를 제 위치에 끼움
X02_3sq X4tt 03050892 커넥터를 제 위치에 끼움
X05_3sq X4ur 03050901 커넥터를 제 위치에 끼움
X06_3sq X4ut 03050902 커넥터를 제 위치에 끼움
X01_1sq X1to 03009791 끝까지 끼움
X02_1sq X3to 03009792 끝까지 끼움
X03_1sq X5to 03009793 끝까지 끼움
X04_1sq X1tp 03009794 끝까지 끼움
X05_1sq X1uo 03009811 끝까지 끼움
X06_1sq X3uo 03009812 끝까지 끼움
X07_1sq X5uo 03009813 끝까지 끼움
X08_1sq X1up 03009814 끝까지 끼움
X09_1sq X3tp 03009795 끝까지 끼움
X10_1sq X5tp 03009796 끝까지 끼움
X11_1sq X3up 03009815 끝까지 끼움
X12_1sq X5up 03009816 끝까지 끼움
X03_3sq X03_3sq 03050893 커넥터를 제 위치에 끼움
X04_3sq X04_3sq 03050894 커넥터를 제 위치에 끼움
X07_3sq X07_3sq 03050903 커넥터를 제 위치에 끼움
