사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
277
4.3.8.5 축 장치 X4( 갠트리 2 및 갠트리 3) - 전기 연결 지점

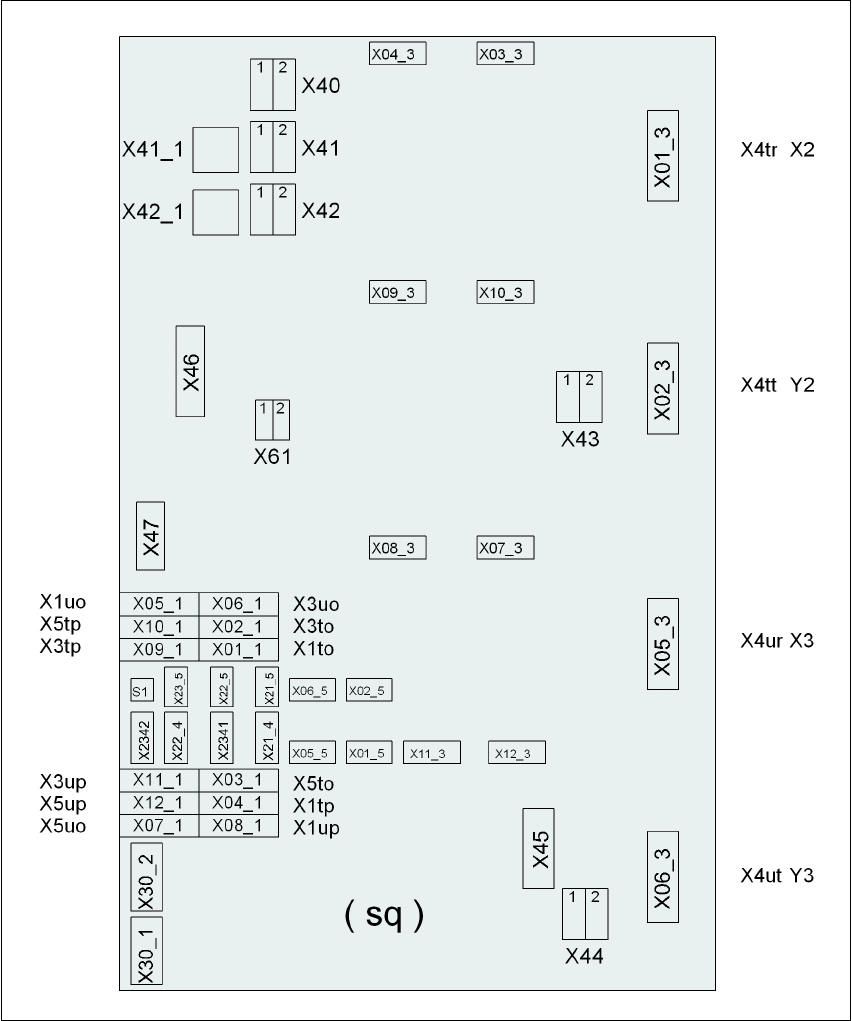

그림 4.3 - 13 축 장치 X4( 갠트리 2 및 갠트리 3), 후면만 - 전기 연결 지점
플러그
플러그
플러그
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
278
4.3.8.6 축 장치 X4( 갠트리 2 및 갠트리 3) - 플러그 연결
→ 다음 그림에 나와있는 것과 같이 전원 케이블을 연결합니다 .
축 장치 , 플러그 연결 케이블 참고
플러그 케이블
X41_1sq X41_1sq 03050899 커넥터를 제 위치에 끼움
X42_1sq X42_1sq 03050899 커넥터를 제 위치에 끼움
X45sq X45sq 03050900-W1 커넥터를 제 위치에 끼움
X46sq X46sq
03050900-W2
03050900-W3
커넥터를 제 위치에 끼움
X47sq X47sq
03050900-W4
03050900-W5
커넥터를 제 위치에 끼움
X01_3sq X4tr 03050891 커넥터를 제 위치에 끼움
X02_3sq X4tt 03050892 커넥터를 제 위치에 끼움
X05_3sq X4ur 03050901 커넥터를 제 위치에 끼움
X06_3sq X4ut 03050902 커넥터를 제 위치에 끼움
X01_1sq X1to 03009791 끝까지 끼움
X02_1sq X3to 03009792 끝까지 끼움
X03_1sq X5to 03009793 끝까지 끼움
X04_1sq X1tp 03009794 끝까지 끼움
X05_1sq X1uo 03009811 끝까지 끼움
X06_1sq X3uo 03009812 끝까지 끼움
X07_1sq X5uo 03009813 끝까지 끼움
X08_1sq X1up 03009814 끝까지 끼움
X09_1sq X3tp 03009795 끝까지 끼움
X10_1sq X5tp 03009796 끝까지 끼움
X11_1sq X3up 03009815 끝까지 끼움
X12_1sq X5up 03009816 끝까지 끼움
X03_3sq X03_3sq 03050893 커넥터를 제 위치에 끼움
X04_3sq X04_3sq 03050894 커넥터를 제 위치에 끼움
X07_3sq X07_3sq 03050903 커넥터를 제 위치에 끼움
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
279
→ S1 의 스위치 설정 점검
1: ON
2: 사용 안됨
4.3.8.7 축 장치 장착
→ 축 장치를 확장 키트의 레인 위로 조심스럽게 들어올립니다 .
→ 어느 케이블도 짓누르지 않도록 합니다 .
→ 축 장치를 확장 키트 끝까지 밀어 넣습니다 .
→ 축 장치를 개탕머리 나사로 고정시킵니다 .
→ 덮개를 끼웁니다 .
→ 접지선을 도어 (267 페이지에 있는 그림 4.3 - 8 의 항목 2) 에 장착합니다 .
270 페이지의 그림 4.3 - 9 을 참조합니다 .
→ 도어를 잠급니다 .
4.3.8.8 측면 플레이트 장착
→ 270 페이지의 그림 4.3 - 9 에서와 같이 각 면의 플레이트 (267 페이지에 있는 그림 4.3 - 8
의 항목 6) 에 접지선을 장착합니다 .
→ 개탕머리 나사 6 개로 측면 플레이트를 장비 프레임에 장착합니다 .
참고
출력 컨베이어를 분리해 놓은 경우에는 280 페이지의 4.3.9 " 입력 컨베이어 장착 " 에서 이어집
니다 .
입력 컨베이어를 장착했으면 293 페이지의 4.3.13 " 표시기 램프 장착 " 단원에서부터 조립 작업
을 계속합니다 .
X08_3sq X08_3sq 03050904 커넥터를 제 위치에 끼움
X09_3sq X09_3sq 03050896 커넥터를 제 위치에 끼움
X10_3sq X10_3sq 03050895 커넥터를 제 위치에 끼움
X11_3sq X11_3sq 03050906 커넥터를 제 위치에 끼움
X12_3sq X12_3sq 03050905 커넥터를 제 위치에 끼움
X30_1sq X30_1sq 03010054 꽉 조임
X30_2sq X30_2sq 03010054 꽉 조임
축 장치 , 플러그 연결 케이블 참고
플러그 케이블
