사용자 매뉴얼 SIPLACE X-S eries 4 셋업 및 작동 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업 281 → 입력 컨베이어 (28 0 페이지에 있는 그림 4.3 - 14 의 항목 1) 에서 케이블 커버 (280 페이지 에 있는 그림 4.3 - 14 의 항목 3 과 5) 를 벗겨냅니다 . → 이 레일 (280 페이지에 있는 그림 4.3 - 14 의…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
280
4.3.9 입력 컨베이어 장착
4.3.9.1 도구
– 앨런키 , DIN 911, 세트
– 필립스 스크류드라이버 , 1 사이즈
4.3.9.2 조립
그림 4.3 - 14 입력 컨베이어 - 이중 컨베이어
(1)레일 , 입력 컨베이어
(2)레일 , 프로세싱 컨베이어 1
(3)케이블 커버 20 x 200
(4)접시머리 나사 , ISO 7046, M3x6, 케이블 커버당 2 개
(5)케이블 커버 20 x 310
(6)개탕머리 나사 DIN 912, M3x5, 케이블 커버 당 1 개
(7)개탕머리 나사 DIN 912, M6x16 및 와셔 , 레일당 4 개
(8)6 각형 샤프트 가이드
(9)6 각형 샤프트 ( 단일 컨베이어 : 1 개 , 이중 컨베이어 : 2 개 )
(10)드라이브 장치
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
281
→ 입력 컨베이어 (280 페이지에 있는 그림 4.3 - 14 의 항목 1) 에서 케이블 커버 (280 페이지
에 있는 그림 4.3 - 14 의 항목 3 과 5) 를 벗겨냅니다 .
→ 이 레일 (280 페이지에 있는 그림 4.3 - 14 의 항목 1) 을 프로세싱 컨베이어 (280 페이지에
있는 그림 4.3 - 14 의 항목 2) 에 있는 레일에 조심스럽게 기대어 놓습니다 .
주의
광 센서나 드라이브 모터 케이블이 끊어지지 않도록 주의하십시오 .
→ 개탕머리 나사 M6x16 및 해당 와셔 (280 페이지에 있는 그림 4.3 - 14 의 항목 7) 로 각 레일
을 장착합니다 .
→ 광 센서와 드라이브 모터에 전기 케이블을 연결합니다 .
→ 케이블 커버를 제 위치에 장착합니다 (280 페이지에 있는 그림 4.3 - 14 의 항목 3 과 5).
→ 6 각형 샤프트 (280 페이지에 있는 그림 4.3 - 14 의 항목 9) 를 드라이브 장치 (280 페이지
에 있는 그림 4.3 - 14 의 항목 10) 에 밀어 넣습니다 .
→ 6 각형 샤프트 가이드 (280 페이지에 있는 그림 4.3 - 14 의 항목 8) 가 항상 드라이브 장치
(280 페이지에 있는 그림 4.3 - 14 의 항목 10) 를 장착한 컨베이어 측벽을 향하도록 해야 합
니다 .
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
282
4.3.10 PCB 입력 면에 확장 키트 장착
4.3.10.1 도구
– 앨런키 , DIN 911, 세트
– 장비 열쇠
4.3.10.2 조립

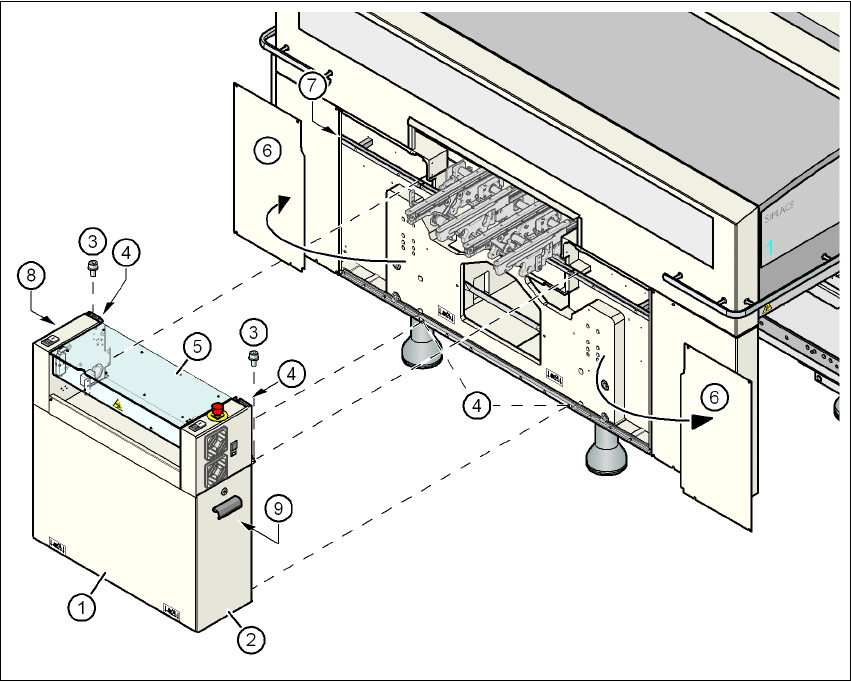

그림 4.3 - 15 PCB 입력 면에 확장 키트 장착
(1)확장 키트
(2)도어
(3)개탕머리 나사 DIN 912, M6x16 및 와셔
(4)접지 연결 지점
(5)컨베이어 덮개
(6)측면 패널 , 분리됨
(7)드로어 장치 레일
(8)박스 PC 장치 (287 페이지의 4.3.11 단원 참조 )
(9)축 장치 (X3, X4: 갠트리 1 및 4)
