4.3.10.5 도어의 접시선 장착
→ 도어의 접지선 두 개 (282 페이지에 있는 그림 4.3 - 15 의 항목 4) 를 다음과 같이 장비 프레
임에 장착합니다 .

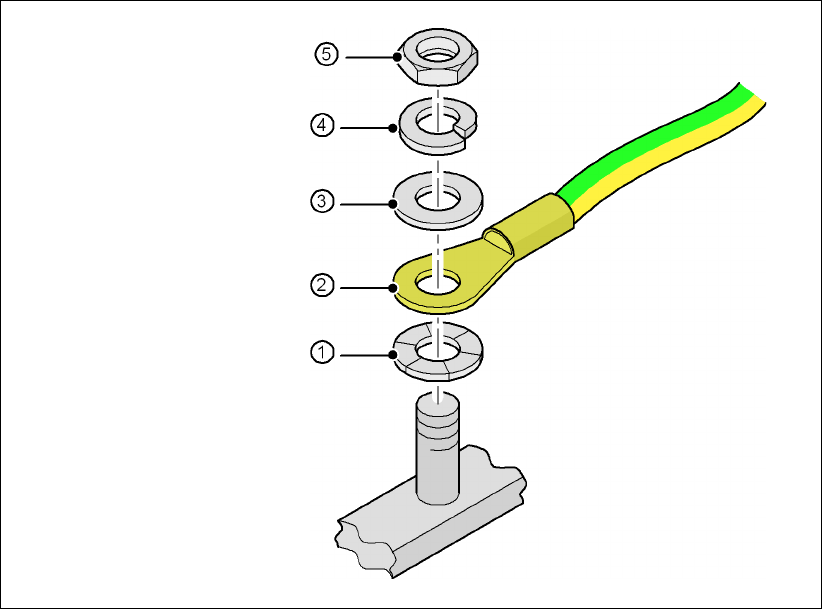

그림 4.3 - 16 접지선 장착
4.3.10.6 보호 덮개 스위치 점검 및 설정
→ 보호 덮개 스위치 (286 페이지에 있는 그림 4.3 - 17 의 항목 2) 가 올바르게 작동하는지 확
인합니다 .
→ 필요 시 보호 덮개 스위치를 조정합니다 ( 서비스 매뉴얼 참조 ).
6각 너트 M5
스프링 와셔 M5, DIN 7980
와셔 M5, DIN 125
말굽단자 , 환상
접촉 와셔
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
286
4.3.10.7 " 아래쪽 " 핸드 가드 장착
장비에는 " 아래쪽 " 핸드 가드가 한 개만 제공됩니다 . 라인 내에 장비를 설치한 경우 바로 인접
한 출력 컨베이어와 입력 컨베이어 사이에는 핸드 가드가 필요하지 않습니다 .
경고
라인에서 첫 번째 실장기의 입력 면과 마지막 실장기의 출력 면에는 항상 6 각 소켓 헤드 나사
M4x12 4 개로 " 아래쪽 " 핸드 가드 ( 품목 번호 : 03045426-01) 를 장착합니다 . 그래야 직원들
이 허가 없이 장비에 손 대는 것을 방지할 수 있습니다 .
그림 4.3 - 17 PCB 출력 면에 " 아래쪽 " 핸드 가드 장착
(1)" 아래쪽 " 핸드 가드 , 품목 번호 : 03045426-xx
(2)보호 덮개 스위치
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
287
4.3.11 박스 PC 장치 장착
4.3.11.1 박스 PC 장치 - 전기 연결 지점
그림 4.3 - 18 박스 PC 장치 , 전면판 - 플러그 연결
USB 허브
이더넷 스위치
비디오 멀티플렉서
제어 컴퓨터
장비 컨트롤러
3D 센서 컴퓨터 옵션
