00195738-0102_UM_X-Serie_SR605_KO - 第29页
사용자 매뉴얼 SIPLACE X-Series 1 소개 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 1.2 라인 개념 29 1.2 .2 S IPLA CE 라인 및 소프트웨어 솔루션 SIPLACE 는 S MT 장비 , 라인 및 생산 관리를 위한 모듈러 소프트웨 어 툴에 기반한 총체적 솔루 션인 SIP LA CE 소프트웨어 제품군 을 제공합니다 . 1.2 .2.1 제품 정의 , 최…
1 소개 사용자 매뉴얼 SIPLACE X-Series
1.2 라인 개념 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
28
1.2 라인 개념
1.2.1 권장 라인 개념 설명
1
SIPLACE 개념은 유연성과 모듈화 , 소형화 , 높은 전력 밀도를 특징으로 합니다 . 따라서 동일 모
듈과 다른 모듈로 생산 라인을 개별 구성할 수 있습니다 . 생산 요구사항이 변하더라도 개별 실장
기가 매우 컴팩트하기 때문에 신속하고 간편하게 재결합할 수 있습니다 .
1

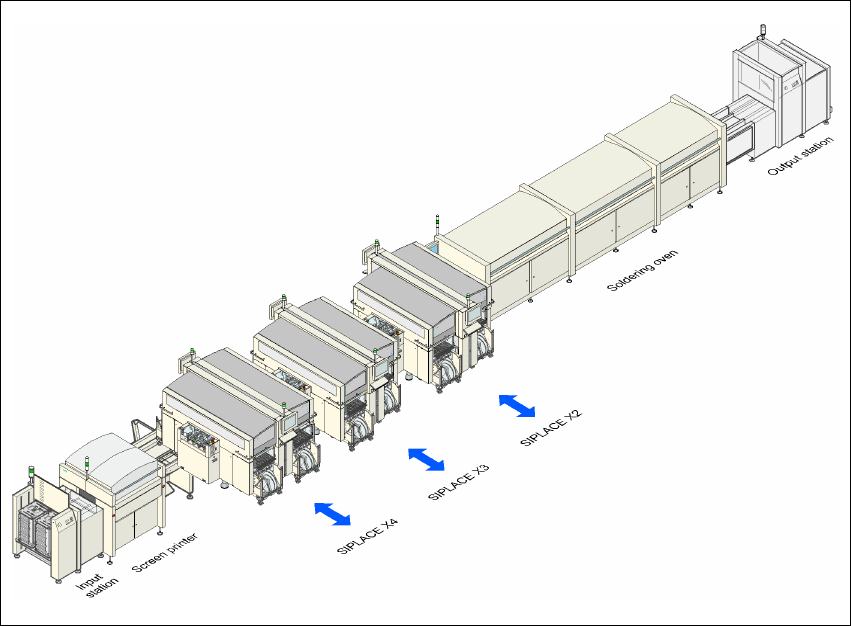

그림 1.2 - 1 샘플 라인 개념
1
SIPLACE 제품군에서 어떠한 결과 요구조건도 정확히 만족시킬 수 있는 실장기를 찾을 수 있습
니다 .
SIPLACE X- 시리즈
실장기를 사용하여 IC, 플립칩 , 베어 다이 및 특수 컴포넌트 (OSC) 를 실장
할 수 있습니다 . 이 장비는 매우 빠른 실장 속도로 01005 부터 85 x 85 / 125 x 10 mm 까지의
컴포넌트를 처리할 수 있습니다 .
사용자 매뉴얼 SIPLACE X-Series 1 소개
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 1.2 라인 개념
29
1.2.2 SIPLACE 라인 및 소프트웨어 솔루션
SIPLACE 는 SMT 장비 , 라인 및 생산 관리를 위한 모듈러 소프트웨어 툴에 기반한 총체적 솔루
션인 SIPLACE 소프트웨어 제품군을 제공합니다 .
1.2.2.1 제품 정의 , 최적화 및 라인 제어
제품의 빠르고 결함 없는 출시 및 생산 라인의 최적 이용은 생산량 극대화를 위해 필수적입니다 .
SIPLACE 소프트웨어 제품군의 프로그램을 사용하면 제품을 쉽게 프로그래밍하고 , 작성한 프로
그램을 조율한 다음 , SMT 생산 라인 내에서 프로그램의 균형을 찾을 수 있습니다 .
1.2.2.2 생산 모니터링 및 프로세스 제어
설정한 생산 목표를 달성하려면 생산 설비를 계속해서 모니터링하고 점검해야 합니다 . SIPLACE
소프트웨어 제품군에는 사용자 그룹에 맞게 맞춤화된 모니터링 제품이 포함되어 있습니다 . 이들
은 장비나 생산 라인에서 한계를 초과하면 즉시 신호를 보냅니다 .
1.2.2.3 셋업 검증 및 추적 기능
셋업 오류는 일련의 오류를 초래합니다 . 사용자 친화적인 SIPLACE 소프트웨어 프로그램은 그러
한 오류를 방지해주므로 고품질의 전자제품 생산을 보장합니다 .
1.2.2.4 SIPLACE 소프트웨어 제품군의 장점 개요 :
– 고속 프로그래밍 및 오류 탐지
– 전환 시간 및 멈춤 감소
– 생산 라인 생산성의 최적 활용 보장
– 생산 영역의 실시간 정보
– 믿을 수 없을 정도로 빠른 정보 배포
– 최적의 리소스 이용
– 생산 재료 재주문 필요성의 적시 통지
– 유지보수 조치의 조정
1 소개 사용자 매뉴얼 SIPLACE X-Series
1.3 직원의 자격 및 교육 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
30
1.3 직원의 자격 및 교육
작동 , 예방적 유지보수 , 검사 및 설치를 실시하는 직원은 반드시 작업과 관련된 자격을 소지해
야 합니다 . 사용자는 이들의 책임 , 업무 배정 및 감독에 대해 엄격한 통제를 유지해야 합니다 .
관련된 교육을 받지 않은 모든 직원은 교육 및 해당 강의를 받아야 합니다 . 이러한 강의는 전문
교육을 받은 공인된 직원이 제공해야 합니다 .
직원 교육을 위해 SIPLACE 는 전
세계 교육 센터에서 다양한 언어로 강의를 실시합니다 . 현장 교
육도 가능합니다
.
모듈러 구조의 SIPLACE 강좌는 개별 요구에 맞게 맞춤화할 수 있습니다 .
참고 1
참고 :
→ 관련 자격을 소지하고 있지 않은 직원은 실장기를 시작 , 작동하거나 또는 다른 방법으로 장
비에서 작업할 수 없습니다 .
→ 이 자격은 직원에 대한 교육 과정 또는 강의를 통해 입증해야 합니다 .
교육 클래스 교육 모듈 대상 그룹
SIPLACE 초기 교육 SIPLACE 작동 교육 오퍼레이터 및 초보자
SIPLACE 예방적 유지보수 유지보수 담당 직원 및 라인 엔지
니어
SIPLACE 기본 교육 SIPLACE 프로그래밍 교육 라인 엔지니어 , 서비스 직원 , 프
로그래머 및 프로세스 기술자
SIPLACE 레벨 1 교육 라인 감독자 , 라인 기술자 , 라인
엔지니어 및 서비스 직원
SIPLACE 비전 교육 라인 엔지니어 , 서비스 직원 , 프
로그래머 및 프로세스 기술자
SIPLACE 고급 교육 SIPLACE 레벨 2 교육 서비스 직원
