사용자 매뉴얼 SIPLACE X-S eries 4 셋업 및 작동 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업 295 4.3 .15 장비 다리 여유 공간 및 고정 P CB 컨베이어 가장자리 4.3 .15.1 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어 PC B 단일 컨 베이어 그림 4.3 - 22 PCB 단일 컨베 이어에 대한 장…
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
294
그림 4.3 - 21 표시기 램프 장착
(1)표시기 램프
(2)표시기 램프를 장착할 구멍
(3)나사 조임 구멍
4.3.14 모니터 장착
→ 모니터를 장착하고 케이블을 연결합니다 .
→ 케이블 연결을 확인합니다 .
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
295
4.3.15 장비 다리 여유 공간 및 고정 PCB 컨베이어 가장자리
4.3.15.1 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
PCB 단일 컨베이어

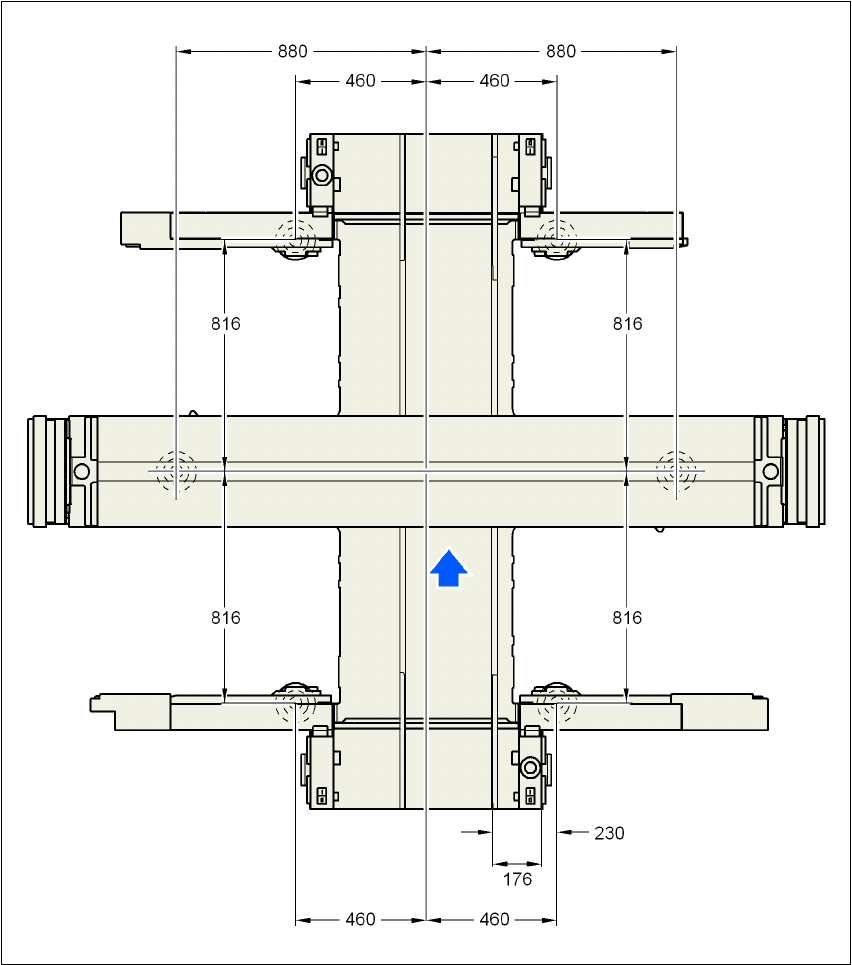

그림 4.3 - 22 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
가장자리 (mm)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
296
4.3.15.2 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어
PCB 단일 컨베이어

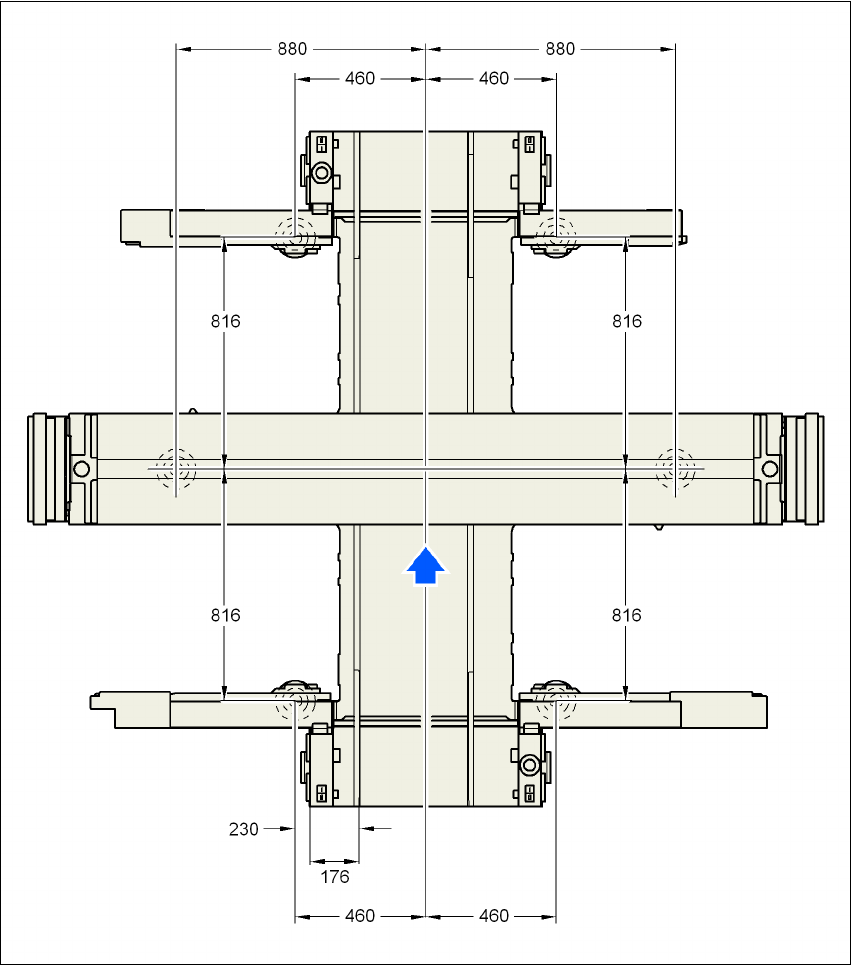

그림 4.3 - 23 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어가장자리 (mm)
