4 셋업 및 작동 사용자 매 뉴얼 SIPLACE X-Series 4.3 실장기 셋업 소프트웨어 버전 SR .605.xx 2008 년 7 월 한글판 296 4.3 .15.2 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어 PCB 단일 컨베이어 그림 4.3 - 23 PCB 단일 컨베이 어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어가장 자리 (mm)
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
295
4.3.15 장비 다리 여유 공간 및 고정 PCB 컨베이어 가장자리
4.3.15.1 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
PCB 단일 컨베이어
그림 4.3 - 22 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어
가장자리 (mm)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
296
4.3.15.2 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어
PCB 단일 컨베이어

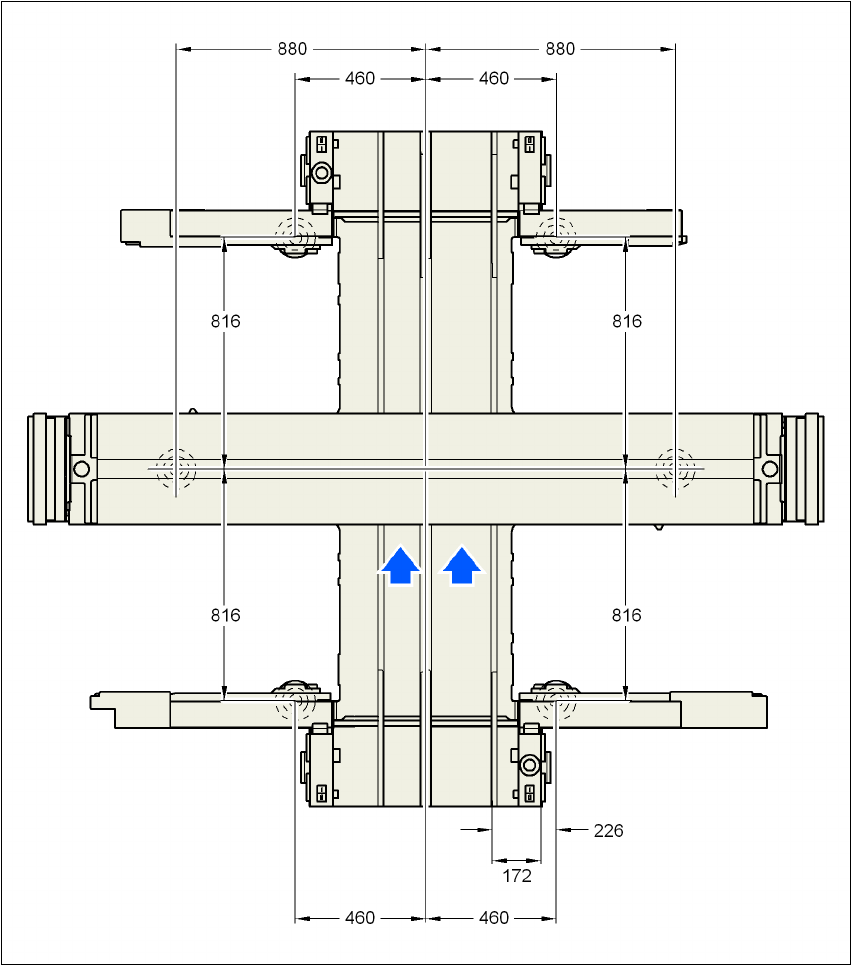

그림 4.3 - 23 PCB 단일 컨베이어에 대한 장비 다리 여유 공간 및 고정 좌측 컨베이어가장자리 (mm)
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
297
4.3.15.3 PCB 이중 컨베이어에 대한 장비 다리 여유 공간 및
고정 우측 컨베이어 가장자리
그림 4.3 - 24 이중 PCB 컨베이어에 대한 장비 다리 여유 공간 및 고정 우측 컨베이어가장자리 (mm)
