4 셋업 및 작동 사용자 매 뉴얼 SIPLACE X-Series 4.3 실장기 셋업 소프트웨어 버전 SR .605.xx 2008 년 7 월 한글판 300 4.3 .15.6 실장기 및 WPC 에 대한 장비 다리 여유 공간 그림 4.3 - 27 실장기 및 WP C 에 대한 장비 다리 여유 공간 (mm)
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
299

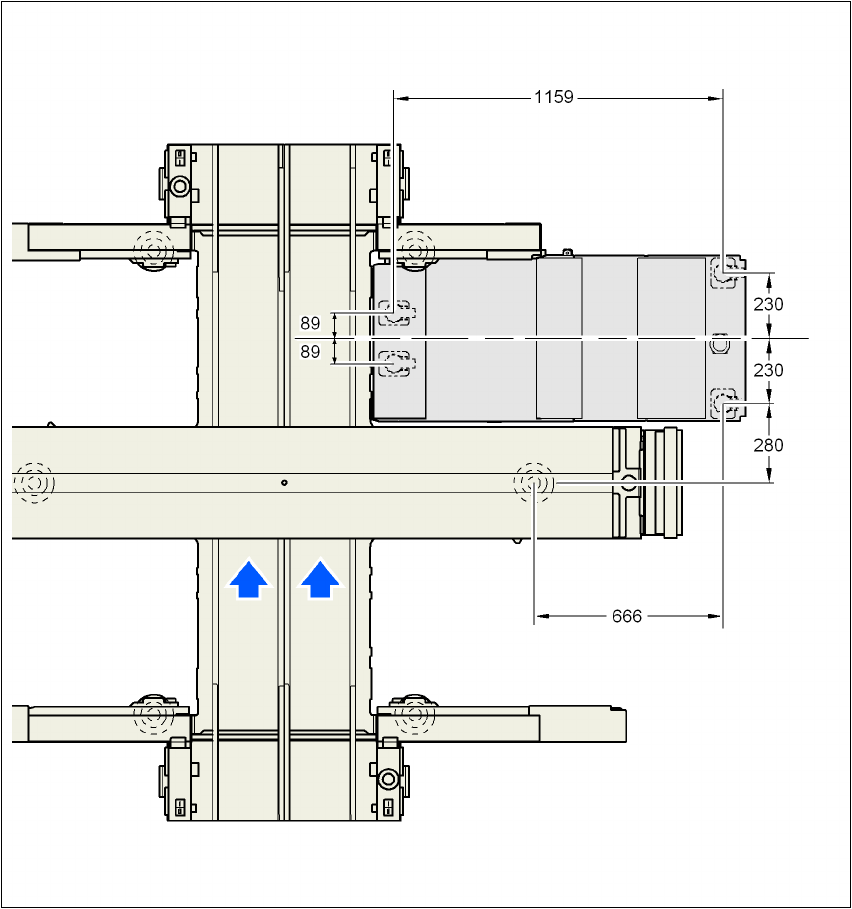

4.3.15.5 실장기 및 MTC 에 대한 장비 다리 여유 공간
그림 4.3 - 26 실장기 및 MTC 에 대한 장비 다리 여유 공간 (mm)
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.3 실장기 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
300

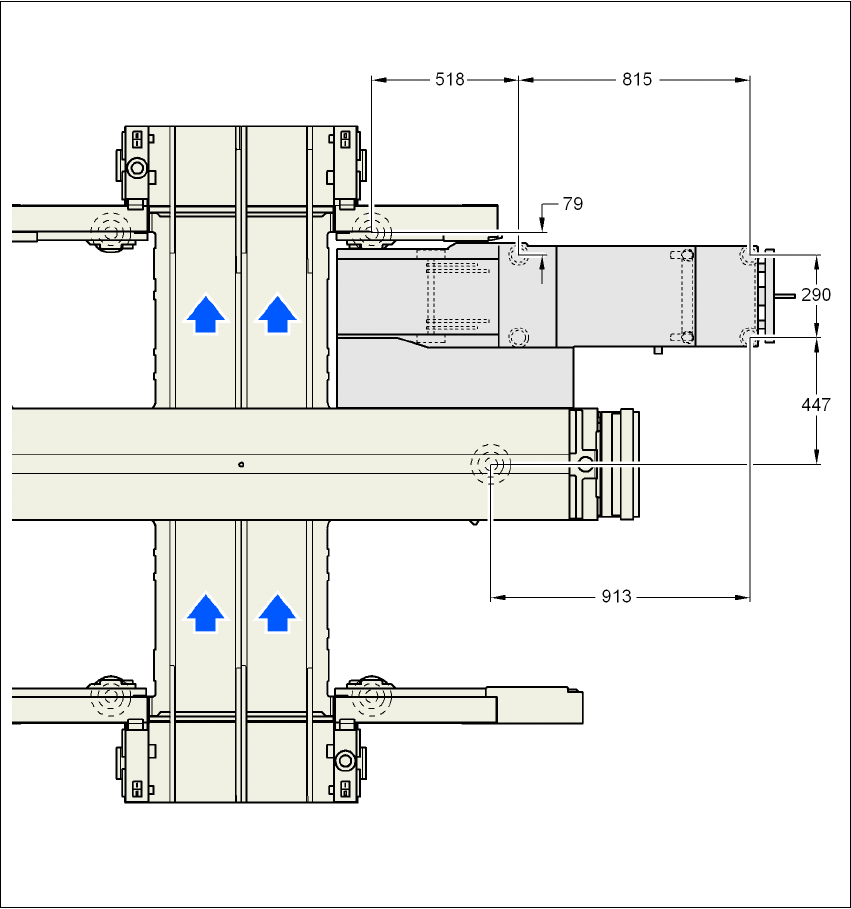

4.3.15.6 실장기 및 WPC 에 대한 장비 다리 여유 공간
그림 4.3 - 27 실장기 및 WPC 에 대한 장비 다리 여유 공간 (mm)
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.3 실장기 셋업
301
4.3.16 실장기를 라인에 통합
→ 255 페이지의 4.3.2 단원에서 설명한 경고 지침에 유념하십시오 .
→ 도구 및 장비는 256 페이지의 4.3.3 단원에 설명되어 있습니다 .
4.3.16.1 지게차 포지셔닝
그림 4.3 - 28 접촉면 - PCB 이송 방향과 교차하는 포크
(1)지게차 포크 부분의 접촉면
→ 지게차가 PCB 이송 방향과 교차하도록 위치시키고 장비의 접촉면이 포크 부분에 고르게 놓
일 수 있도록 포크 간격을 충분히 넓힙니다 ( 그림 4.3 - 28 참조 ).
