사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
309
4.4.1.1 경고 지침
경고
SIPLACE 엔지니어나 자격이 있는 직원들만 컴포넌트 트롤리 높이를 조절할 수 있도록 합니다 .
→ 항상 해당 사고 방지 규정을 준수합니다 .
→ 컴포넌트 테이블의 높이를 조절하려면 컴포넌트 테이블에서 피더 모듈을 모두 떼어냅니다 .
4.4.1.2 도구 및 장비
컴포넌트 트롤리 높이를 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 망치
– 펀치 , 8mm
– 장착 장치 ( 품목 번호 : 03015976-xx)
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 최소 운반 능력 80kg 인 리프팅 장치
4.4.1.3 컴포넌트 트롤리 높이 변경
경고
→ 컴포넌트 테이블에서 피더 모듈을 모두 떼어냅니다 .
→ 높이를 조절하려면 컴포넌트 테이블에 장착 장치를 장착합니다 . 그래야 테이블을 들어올리
거나 내려놓을 때 컴포넌트 테이블이 변형되는 것을 막을 수 있습니다 .
→ 2 개의 6 각 소켓 헤드 나사 M8x50(310 페이지에 있는 그림 4.4 - 2 의 항목 3) 을 사용하여
컴포넌트 테이블 (310 페이지에 있는 그림 4.4 - 2 의 항목 4) 에 어셈블리 가이드 (310 페이
지에 있는 그림 4.4 - 2 의 항목 1) 를 장착합니다 .
→ 리프팅 장치의 고리를 작은 구멍 (310 페이지에 있는 그림 4.4 - 2 의 항목 2) 에 끼웁니다 .
→ 분할핀 (310 페이지에 있는 그림 4.4 - 2 의 항목 6) 이 드러나도록 컴포넌트 트롤리 베드를
조금 들어올립니다 .
→ 펀치로 분할핀 양쪽에 조심스럽게 구멍을 만듭니다 .
→ 원하는 PCB 컨베이어 높이 구멍에 나선형 고정 핀을 끼웁니다 (308 페이지에 있는 그림 4.4
- 1 참조 ).
→ 분할핀이 지지 블록 ( 그림 4.4 - 2 의 5 번 항목 ) 에 놓이도록 컴포넌트 트롤리 베드를 천천
히 내려놓습니다 .
→ 장착 장치 분리
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
310

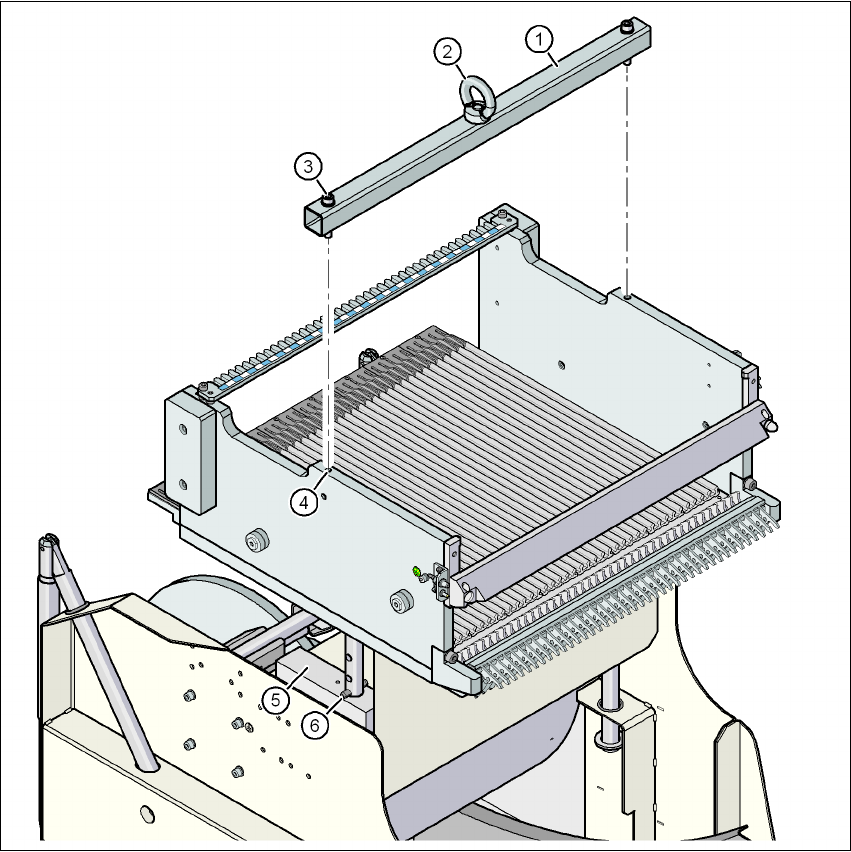

그림 4.4 - 2 SIPLACE X 컴포넌트 트롤리의 컴포넌트 테이블에 어셈블리 가이드 장착
(1)장착 장치
(2)작은 구멍
(3)6 각 소켓 나사 DIN 912, M8 x 50, 2 x
(4)컴포넌트 테이블에 있는 M8 나사 구멍 , 2x
(5)지지 블록 , 2x
(6)분할핀 , DIN 7343, 8 x 40 - St, 2 x
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
311
4.4.2 PCB 컨베이어 높이에 맞게 SIPLACE HF 컴포넌트 트롤리 조정
S 피더 모듈의 컴포넌트 트롤리는 몇 가지 간단한 작업만으로도 다음과 같은 PCB 컨베이어 높이
로 설정할 수 있습니다 .
830mm ± 15mm ( 표준 높이 )
900 mm ± 15mm
930mm ± 15mm
950mm ± 15mm (SMEMA 높이 )
그림 4.4 - 3 PCB 컨베이어 높이가 950mm 인 컴포넌트 트롤리 (SIPLACE HF- 시리즈 )
(1)이송 높이를 830mm 에서 950mm 까지 맞출 수 있는 가이드 열에 있는 구멍
(2)컴포넌트 트롤리 테이블
