사용자 매뉴얼 SIPLACE X-S eries 4 셋업 및 작동 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정 313 그림 4.4 - 4 SIPLACE HF 컴포넌트 트롤리 상에서 아 이 - 볼트의 위 치 (1)아이 - 볼 트용 M12 구멍 (2)아이 - 볼트 , DIN 580 M12-St (3)나선형 고정핀 , DIN …
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
312
4.4.2.1 경고 지침
경고
SIPLACE 엔지니어나 자격이 있는 직원들만 컴포넌트 트롤리 높이를 조절할 수 있도록 합니다 .
→
항상
해당 사고 방지 규정을 준수합니다 .
→ 컴포넌트 테이블의 높이를 조절하려면 컴포넌트 테이블에서 피더 모듈을 모두 떼어냅니다 .
4.4.2.2 도구 및 장비
컴포넌트 트롤리 높이를 조절하는 데에는 다음과 같은 도구 및 장비가 필요합니다 .
– 망치
– 펀치 , 8mm
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 M12 나사산이 있는 아이 - 볼트 ,
DIN 580 M12-St, 품목 번호 : 00048350-xx
– 컴포넌트 트롤리 테이블을 들어올릴 수 있는 최소 운반 능력 80kg 인 리프팅 장치
4.4.2.3 컴포넌트 트롤리 높이 변경
경고
컴포넌트 트롤리 테이블 베드에서 피더 모듈을 모두 떼어냅니다 .
→ 컴포넌트 트롤리 테이블 베드에 있는 M12 구멍 (313 페이지에 있는 그림 4.4 - 4 의 항목 1)
에 아이 - 볼트를 끼웁니다 .
→ 리프팅 장치의 고리를 아이 - 볼트 (313 페이지에 있는 그림 4.4 - 4 의 항목 2) 에 끼웁니다 .
→ 분할핀 (313 페이지에 있는 그림 4.4 - 4 의 항목 3) 이 드러나도록 컴포넌트 트롤리 베드를
조금 들어올립니다 .
→ 펀치로 분할핀 양쪽에 조심스럽게 구멍을 만듭니다 .
→ 원하는 PCB 컨베이어 높이 구멍에 나선형 고정 핀을 끼웁니다 (311 페이지에 있는 그림 4.4
- 3 참조 ).
→ 분할핀이 지지 블록 ( 그림 4.4 - 4 의 항목 4) 에 놓이도록 컴포넌트 트롤리 베드를 천천히
내려놓습니다 .
→ 컴포넌트 트롤리 테이블에서 아이 - 볼트를 풉니다 .
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
313

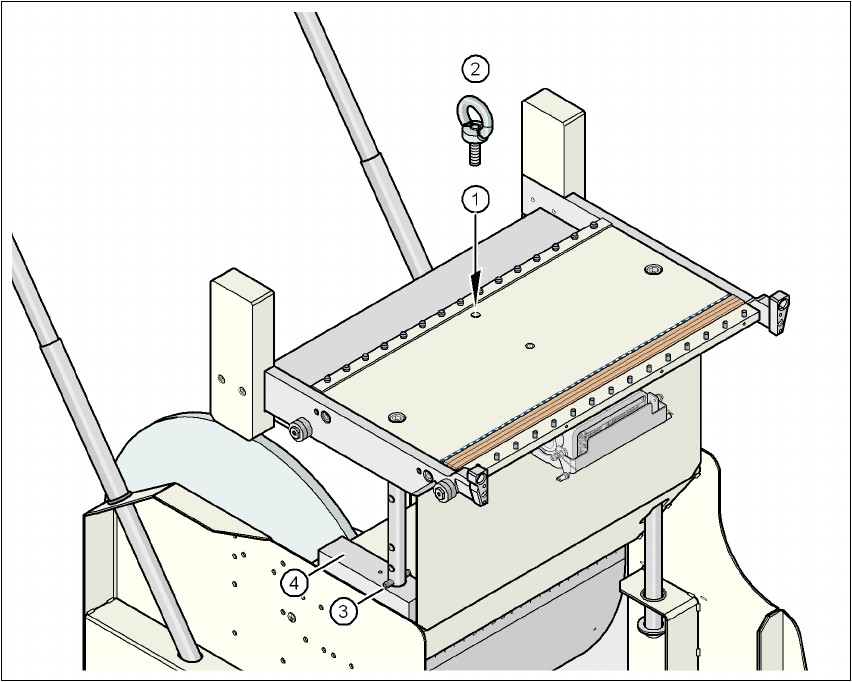

그림 4.4 - 4 SIPLACE HF 컴포넌트 트롤리 상에서 아이 - 볼트의 위치
(1)아이 - 볼트용 M12 구멍
(2)아이 - 볼트 , DIN 580 M12-St
(3)나선형 고정핀 , DIN 7343, 8x40 - St, 2x
(4)지지 블록 , 2x
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.5 PCB 컨베이어 높이에 맞게 사용한 테이프 활송 장치 조정 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
314
4.5 PCB 컨베이어 높이에 맞게 사용한 테이프 활송 장치
조정
4.5.1 PCB 컨베이어 높이에 맞게 SIPLACE X- 시리즈 사용한 테이프 활송 장치 조정
PCB 컨베이어 높이에 따라 테이프 조각이 컴포넌트 트롤리의 폐 테이프 컨테이너로 직접 전달
되도록 폐 테이프 활송 장치의 길이를 설정할 수 있습니다 .

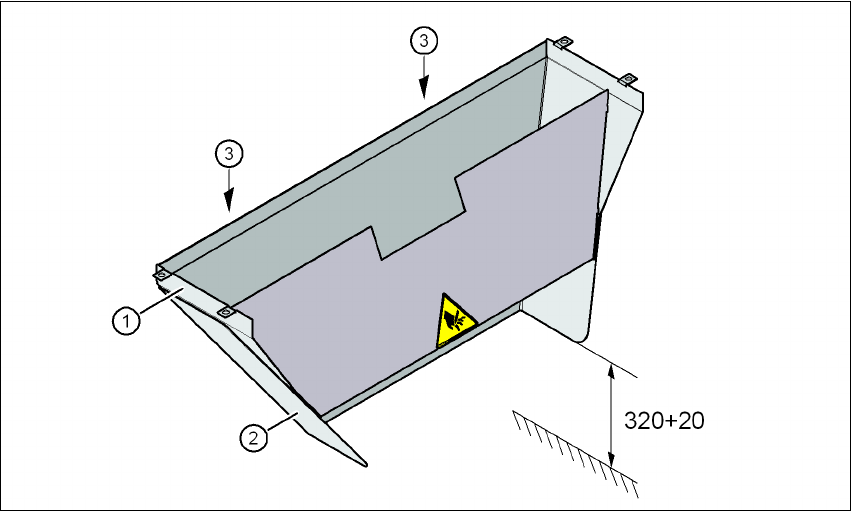

그림 4.5 - 1 사용한 테이프 활송 장치의 길이 조정 (X- 시리즈 ) - 치수 (mm)
(1)사용한 테이프 활송 장치
(2)익스텐션
(3)6 각 너트 M4, DIN 985, 2 x
4.5.1.1 도구
– 포크렌치 , 7 사이즈
4.5.1.2 사용한 테이프 활송 장치를 830mm 의 PCB 컨베이어 높이로 설정
→ M4 6 각 너트 두 개를 풉니다 ( 그림 4.5 - 1 의 항목 3).
→ 익스텐션을 떼어냅니다 ( 그림 4.5 - 1 의 항목 2).
