4 셋업 및 작동 사용자 매 뉴얼 SIPLACE X-Series 4.5 PCB 컨베이어 높이에 맞게 사용한 테이프 활송 장치 조정 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 314 4. 5 PC B 컨베이어 높이에 맞게 사용한 테이프 활송 장치 조정 4.5 .1 P CB 컨베이어 높이에 맞게 SIP LAC E X- 시리즈 사용한 테이프 활송 장치 조정 PCB 컨베이어 높이에…
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.4 PCB 컨베이어 높이에 맞게 컴포넌트 트롤리 조정
313
그림 4.4 - 4 SIPLACE HF 컴포넌트 트롤리 상에서 아이 - 볼트의 위치
(1)아이 - 볼트용 M12 구멍
(2)아이 - 볼트 , DIN 580 M12-St
(3)나선형 고정핀 , DIN 7343, 8x40 - St, 2x
(4)지지 블록 , 2x
4 셋업 및 작동 사용자 매뉴얼 SIPLACE X-Series
4.5 PCB 컨베이어 높이에 맞게 사용한 테이프 활송 장치 조정 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
314
4.5 PCB 컨베이어 높이에 맞게 사용한 테이프 활송 장치
조정
4.5.1 PCB 컨베이어 높이에 맞게 SIPLACE X- 시리즈 사용한 테이프 활송 장치 조정
PCB 컨베이어 높이에 따라 테이프 조각이 컴포넌트 트롤리의 폐 테이프 컨테이너로 직접 전달
되도록 폐 테이프 활송 장치의 길이를 설정할 수 있습니다 .
그림 4.5 - 1 사용한 테이프 활송 장치의 길이 조정 (X- 시리즈 ) - 치수 (mm)
(1)사용한 테이프 활송 장치
(2)익스텐션
(3)6 각 너트 M4, DIN 985, 2 x
4.5.1.1 도구
– 포크렌치 , 7 사이즈
4.5.1.2 사용한 테이프 활송 장치를 830mm 의 PCB 컨베이어 높이로 설정
→ M4 6 각 너트 두 개를 풉니다 ( 그림 4.5 - 1 의 항목 3).
→ 익스텐션을 떼어냅니다 ( 그림 4.5 - 1 의 항목 2).
사용자 매뉴얼 SIPLACE X-Series 4 셋업 및 작동
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 4.6 사용한 테이프 채널 조정
315
4.5.1.3 사용한 테이프 활송 장치를 900mm - 950mm 의 PCB 컨베이어 높이로 설정
→ M4 6 각 너트 두 개를 풉니다 (314 페이지에 있는 그림 4.5 - 1 의 항목 3).
→ 맨 아래에서부터 바닥까지의 거리가 320mm + 20mm 를 초과하지 않도록 익스텐션 (314 페
이지에 있는 그림 4.5 - 1 의 항목 2) 을 조절합니다 (314 페이지의 그림 4.5 - 1 참조 ).
4.6 사용한 테이프 채널 조정
4.6.1 컴포넌트 높이에 맞게 SIPLACE X- 시리즈 사용한 테이프 채널 조정
X 피더 모듈이 사용된 경우 컴포넌트 테이프가 > 12mm 의 포켓 높이로 작동하므로 분할판 ( 그
림 4.6 - 1 의 항목 1) 을 분리해야 합니다 .

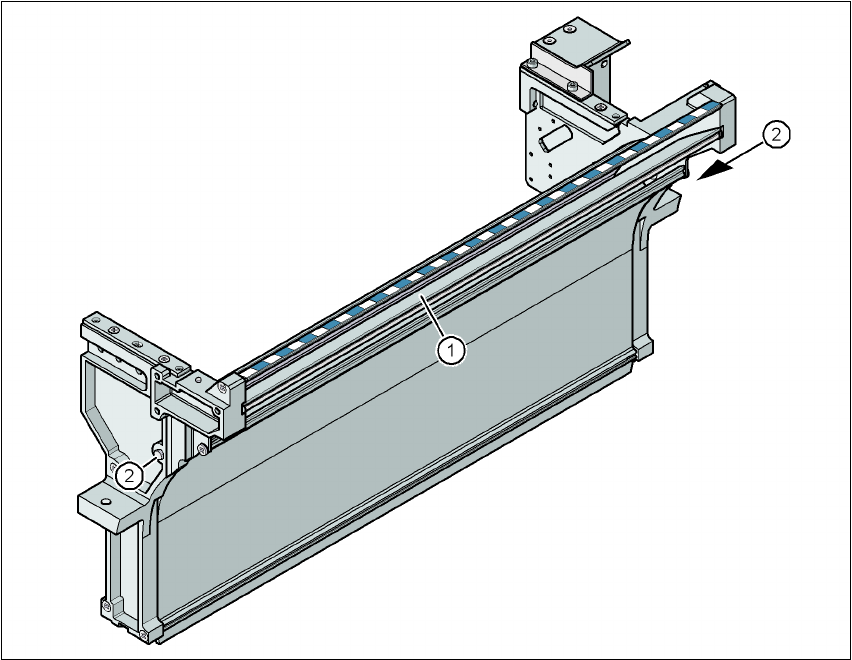

그림 4.6 - 1 사용한 테이프 채널 , SIPLACE X- 시리즈
(1)> 12 mm 인 테이프 분할판 , 분리 가능
(2)DIN 93384 나사 - M4x20, 2x
