5.2 제어장치 및 디스플레이
5.2.1 위치

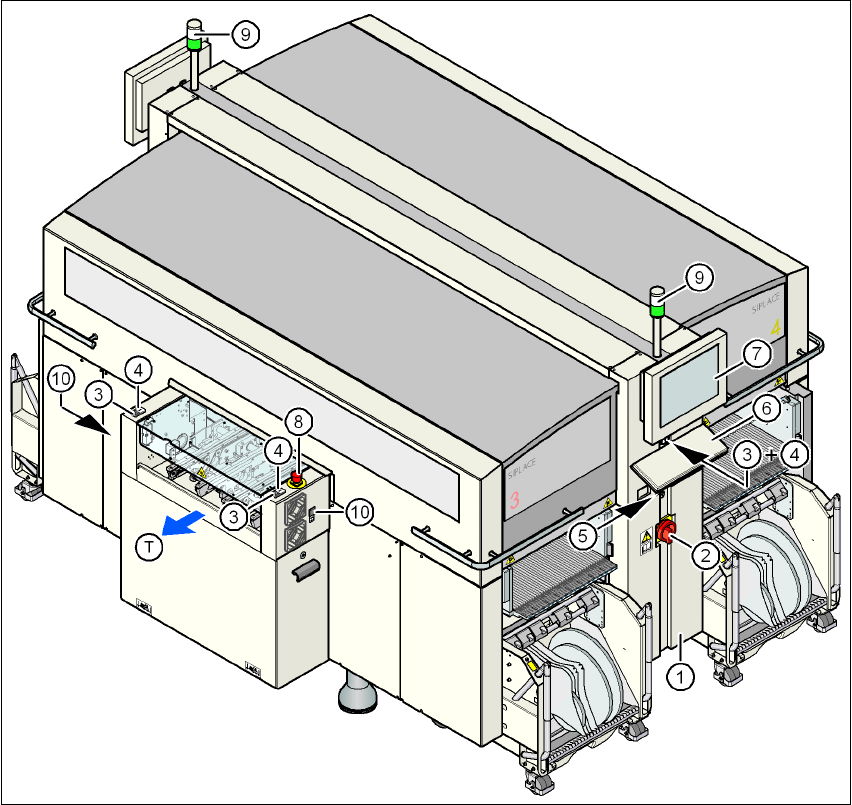

그림 5.2 - 1 제어장치 및 디스플레이
(1) 전원 공급기 쪽에 있는 오퍼레이터 패널 (7) LCD 터치스크린
(2) 메인 전원 스위치 (8) 비상 정지 버튼
(3) 정지 버튼 ( 검은색 ) (9) 표시기 램프
(4) 시작 버튼 ( 흰색 ) (10)컴포넌트 트롤리 도킹 및 도킹해제용
버튼
(5) 컴포넌트 카운터
(6) 키보드 (T) PCB 이송 방향
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.2 제어장치 및 디스플레이 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
324
5.2.2 설명
키가 1.40 m 이상인 사람이면 모든 제어장치를 조작할 수 있습니다 .
메인 전원 스위치
메인 스위치는 실장기의 전원 공급기를 켜고 끄기 위해 사용합니다 .
경고
실장기 내부의 일부 부품에는 메인 스위치가 꺼져있는 동안에도 잠재적으로 위험한 전류가 흐릅
니다 .
정지 버튼
이 버튼은 실장기를 정지시키기 위해 사용합니다 .
시작 버튼
이 버튼을 누르면 버튼을 누른 직후나 장애가 사라진 후 실장기가 시작됩니다 .
비상 정지 버튼
비상 정지 버튼은 누르는 경우 ON 위치에 걸립니다 . 갠트리 축 , 컴포넌트 트롤리 , 컨베이어 및
사용한 테이프 절단기에 전원 공급이 중단되고 실장 헤드의 스타 축에 공급되는 전압이 감소합니
다 . 이를 해제하려면 버튼을 돌립니다 .
컴포넌트 카운터
컴포넌트 카운터는 처리된 컴포넌트의 개수를 표시합니다 .
LCD 터치스크린
실장기 양쪽에는 평면 LCD 터치스크린이 있습니다 .
키보드
키보드는 모니터 아래에 있습니다 .
표시기 램프
표시기 램프의 색 순서는 흰색 ? 녹색입니다 . 이 램프는 실장기의 작동 상태와 오작동을 표시하
기 위해 사용됩니다 .
컴포넌트 바코드 스캐너
가운데 콘솔의 각 면에는 Datalogic DL 910 컴포넌트 바코드 스캐너를 고정시키는 브래킷이 있
습니다 . 이 바코드 스캐너를 통해 컴포넌트를 신속하고 확실하게 셋업하고 위로 올릴 수 있습니
다.
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.2 제어장치 및 디스플레이
325
5.2.3 제어장치의 인체 공학적 배열
323 페이지의 그림 5.2 - 1 은 제어장치의 위치를 간략하게 보여줍니다 . 제어장치는 다시 아래
와 같은 여러 개의 그룹으로 나뉩니다 .
중앙 콘솔 우측 ( 공압 장치 ) 쪽의 오퍼레이터 패널에는 다음과 같은 품목이 있습니다 .
– LCD 터치스크린
– 트랙볼 장착 키보드
– 시작 버튼 , 정지 버튼
중앙 콘솔 좌측 ( 전원 공급기 ) 쪽의 오퍼레이터 패널에는 다음과 같은 품목이 있습니다 .
– LCD 터치스크린
– 트랙볼 장착 키보드
– 컴포넌트 카운터
– 시작 버튼
– 정지 버튼
– 메인 전원 스위치
PCB 컨베이어의 입 / 출력 방향에는 다음이 포함됩니다
– 비상 정지 버튼
– 시작 버튼 , 정지 버튼
– 컴포넌트 트롤리 도킹 및 도킹해제용 버튼
5.2.3.1 실장기 오퍼레이터 패널에 있는 제어장치
두 오퍼레이터 패널은 제어 기능이 동일합니다 .
모니터 , 키보드 , 시작 및 정지 버튼
실장기의 양쪽에는 모니터와 키보드가 한 개씩 있습니다 .
시작 및 정지 버튼은 키보드 하단에 있습니다 . 때로 버튼을 사용하여 특정 동작을 활성화하도록
지시하는 대화상자가 화면에 나타나며 이 배치를 통해 사용자는 해당 동작을 보다 쉽게 활성화하
고 대화식으로 제어할 수 있습니다 .
