5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series 5.2 제어장치 및 디스플레이 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 326 메인 전원 스위치 메인 전원 스위치는 전원 모듈의 일부입니다 . 이 스위치는 PCB 이송 방향으로 볼 때 왼쪽 오퍼 레이터 패널에 있습니다 . 이 스위치가 여기에 있는 이유는 서비스 및 예방적 유지보수 작업 에만 사용되며 자주 사…
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.2 제어장치 및 디스플레이
325
5.2.3 제어장치의 인체 공학적 배열
323 페이지의 그림 5.2 - 1 은 제어장치의 위치를 간략하게 보여줍니다 . 제어장치는 다시 아래
와 같은 여러 개의 그룹으로 나뉩니다 .
중앙 콘솔 우측 ( 공압 장치 ) 쪽의 오퍼레이터 패널에는 다음과 같은 품목이 있습니다 .
– LCD 터치스크린
– 트랙볼 장착 키보드
– 시작 버튼 , 정지 버튼
중앙 콘솔 좌측 ( 전원 공급기 ) 쪽의 오퍼레이터 패널에는 다음과 같은 품목이 있습니다 .
– LCD 터치스크린
– 트랙볼 장착 키보드
– 컴포넌트 카운터
– 시작 버튼
– 정지 버튼
– 메인 전원 스위치
PCB 컨베이어의 입 / 출력 방향에는 다음이 포함됩니다
– 비상 정지 버튼
– 시작 버튼 , 정지 버튼
– 컴포넌트 트롤리 도킹 및 도킹해제용 버튼
5.2.3.1 실장기 오퍼레이터 패널에 있는 제어장치
두 오퍼레이터 패널은 제어 기능이 동일합니다 .
모니터 , 키보드 , 시작 및 정지 버튼
실장기의 양쪽에는 모니터와 키보드가 한 개씩 있습니다 .
시작 및 정지 버튼은 키보드 하단에 있습니다 . 때로 버튼을 사용하여 특정 동작을 활성화하도록
지시하는 대화상자가 화면에 나타나며 이 배치를 통해 사용자는 해당 동작을 보다 쉽게 활성화하
고 대화식으로 제어할 수 있습니다 .
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.2 제어장치 및 디스플레이 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
326
메인 전원 스위치
메인 전원 스위치는 전원 모듈의 일부입니다 . 이 스위치는 PCB 이송 방향으로 볼 때 왼쪽 오퍼
레이터 패널에 있습니다 . 이 스위치가 여기에 있는 이유는 서비스 및 예방적 유지보수 작업에만
사용되며 자주 사용되지 않기 때문입니다 .
5.2.3.2 실장기의 입력 및 출력 쪽에 있는 제어장치
실장기의 입력 및 출력 쪽에 있는 제어장치들도 동일한 기능을 수행합니다 .
비상 정지 버튼 , 시작 및 정지 버튼
PCB 컨베이어의 입력 및 출력 쪽 모두에 비상 정지 버튼과 시작 버튼 및 정지 버튼이 한 개씩 있
습니다 . 어느 위치에서도 버튼을 신속하고 쉽게 누를 수 있도록 하기 위해 이 배치를 채택하였습
니다 .
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.3 작동 상태 표시기 램프에 관한 유의사항
327
5.3 작동 상태 표시기 램프에 관한 유의사항
이 지시등 램프는 실장 시스템의 작동 상태와 오작동 신호를 보내기 위해 사용됩니다 .
5.3.1 기능 설명

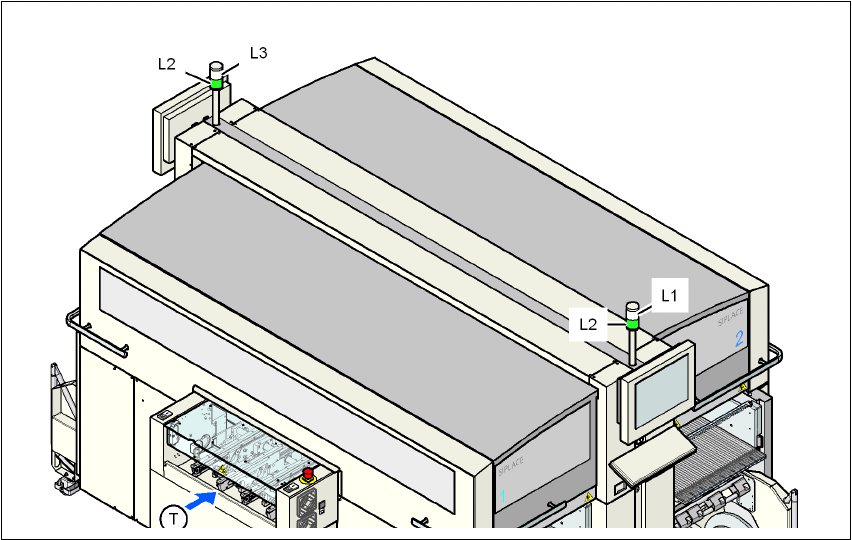

그림 5.3 - 1 작동 상태 표시기 램프
L1 장애 표시기 램프 ( 흰색 , 우측 )
L2 작동 상태 표시기 램프 ( 녹색 , 두 램프 모두 동시에 전환됨 )
L3 장애 표시기 램프 ( 흰색 , 좌측 )
TPCB 이송 방향
5.3.2 일반 작동 상태
– 작동 상태 표시기 램프 L2( 녹색 ) 가 계속 켜져 있는 경우
실장 시스템이 작동 중입니다 .
– 작동 상태 표시기 램프 L2( 녹색 ) 가 깜박이는 경우
실장 시스템이 입력 벨트 위의 PCB 를 기다리고 있거나 출력 벨트 위에 아무것도 없게 되는
것을 기다리고 있습니다 .
– 우측 장애 표시기 램프 L1( 흰색 ) 이 깜박이는 경우
