5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series 5.5 예비 점검 수행 소프트웨어 버전 SR .605.xx 2008 년 7 월 한글판 332 5. 5 예비 점검 수행 5.5 .1 X 피더 모듈 점검 그림 5.5 - 1 X 피더 모듈 점검 (1) 플랩 (2) 블레이드 (3) 상태 디스플레이 (4) LCD 디스플레이 → X 테이프 피더 모듈 용 테이프 호일 제거 통 이 가득 찼…
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.4 업무 교대
331
5.4.2 폐 테이프 용기를 비우는 것에 관한 안전 지침

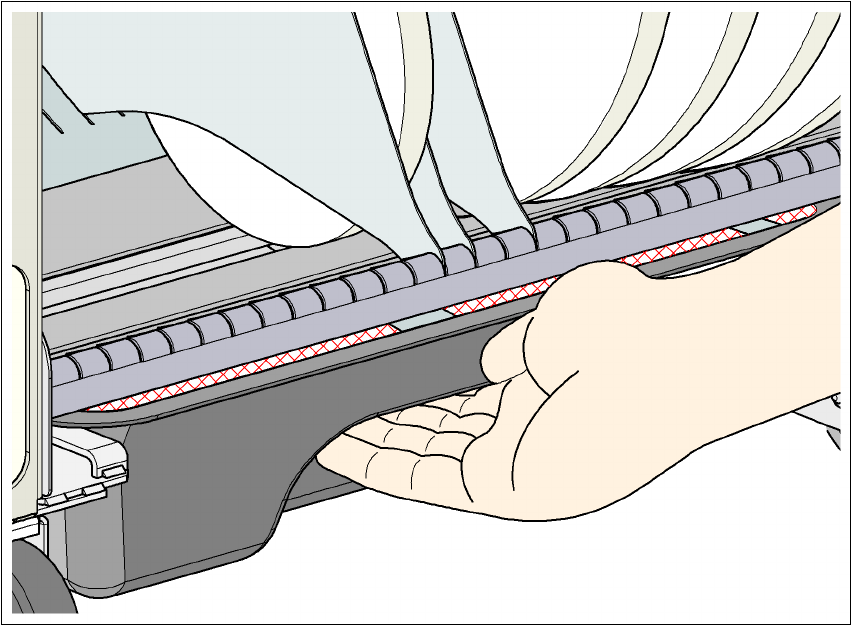

그림 5.4 - 1 폐 테이프 컨테이너를 비우는 것에 관한 안전 지침
폐 테이프 컨테이너는 비우기 전에 컴포넌트 트롤리에서 잡아 빼야 합니다 . 이 때 손가락이 끼일
위험이 있습니다 .
→ 위험을 없애려면 손가락을 손잡이 아래에 넣고 엄지 손가락을 손잡이에 놓은 상태로 폐 테이
프 용기를 잡으십시오 .
→ 엄지 손가락을 테이프 용기와 폐 테이프 용기 사이의 틈새에 넣지 마십시오 . 그렇지 않으면
엄지 손가락이 끼일 수 있습니다 .
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.5 예비 점검 수행 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
332
5.5 예비 점검 수행
5.5.1 X 피더 모듈 점검

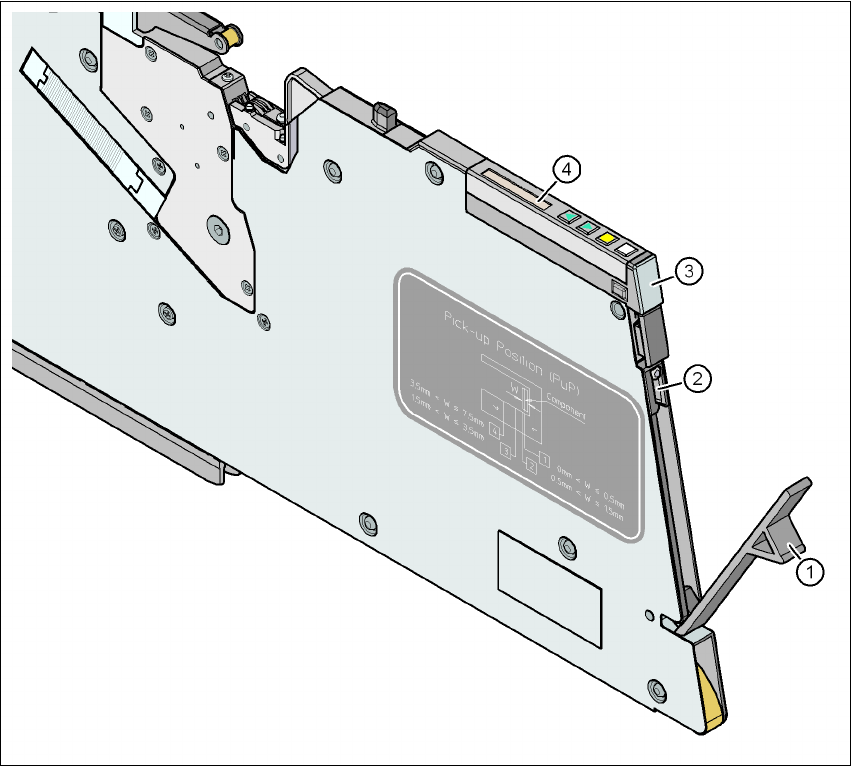

그림 5.5 - 1 X 피더 모듈 점검
(1) 플랩
(2) 블레이드
(3) 상태 디스플레이
(4) LCD 디스플레이
→ X 테이프 피더 모듈용 테이프 호일 제거 통이 가득 찼는지 확인합니다 . 플랩을 엽니다 ( 항
목 1). 커버 호일을 당겨 가위나 8mm 및 12mm X 테이프 피더 모듈에 있는 블레이드 ( 항목
2) 로 자릅니다 .
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.5 예비 점검 수행
333
참고
커버 호일을 찢어서는 안됩니다 . 커버 호일을 찢으면 잘라내는 데 문제가 생길 수 있습니다 .
8mm 및 12mm X 테이프 피더 모듈에는 쉽게 자를 수 있도록 블레이드 ( 항목 2) 가 갖추어져
있습니다 .
→ 멀티컬러 상태 디스플레이 (332 페이지에 있는 그림 5.5 - 1 의 항목 3) 를 확인합니다 .
– 녹색 불이 켜지면 피더 모듈이 대기 상태에 있는 것입니다 .
– 오렌지색은 경고 신호입니다 . LCD 디스플레이 (332 페이지에 있는 그림 5.5 - 1 의 항목
4) 에는 경고 내용이 표시됩니다 .
– 상태 디스플레이에 빨간 불이 켜지면 장애가 발생한 것입니다 . LCD 디스플레이 (332 페
이지에 있는 그림 5.5 - 1 의 항목 3) 에는 경고 내용이 표시됩니다 .
오퍼레이터 패널의 LCD 및 상태 디스플레이 목록은 351 페이지의 5.7 단원에 나와 있습
니다 .
상태 디스플레이가 꺼지는 것은 다음과 같은 이유 때문일 수 있습니다 .
– 피더 모듈이 현재 셋업대로 되어 있지 않은 경우 .
– 피더 모듈에 결함이 있는 경우 .
– 피더 모듈이 사용 불가능한 상태인 경우 ( 예 : 압력 강하로 인해 )
5.5.2 S 피더 모듈 점검
→ 테이프가 S 피더 모듈 스프링 안의 올바른 위치에 있는지 확인합니다 .

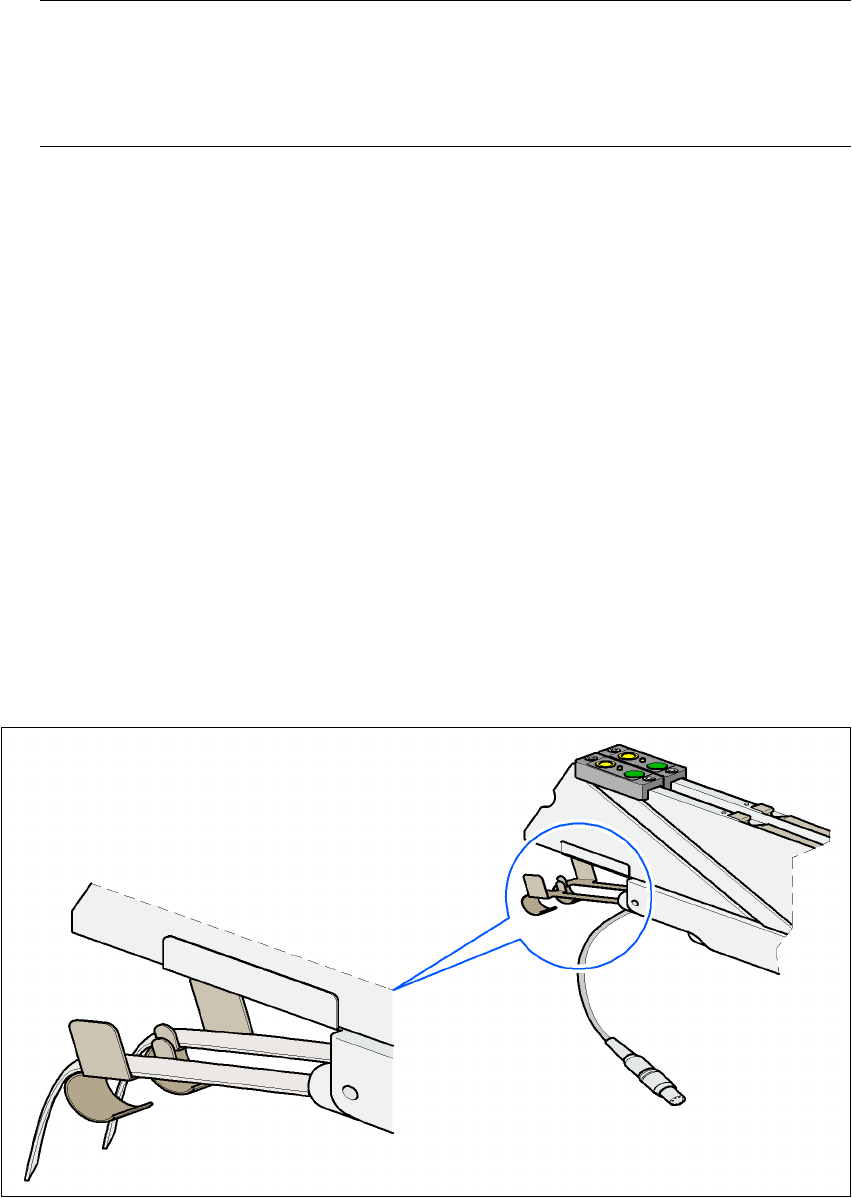

그림 5.5 - 2 S 피더 모듈의 스프링 안에 테이프 실장
