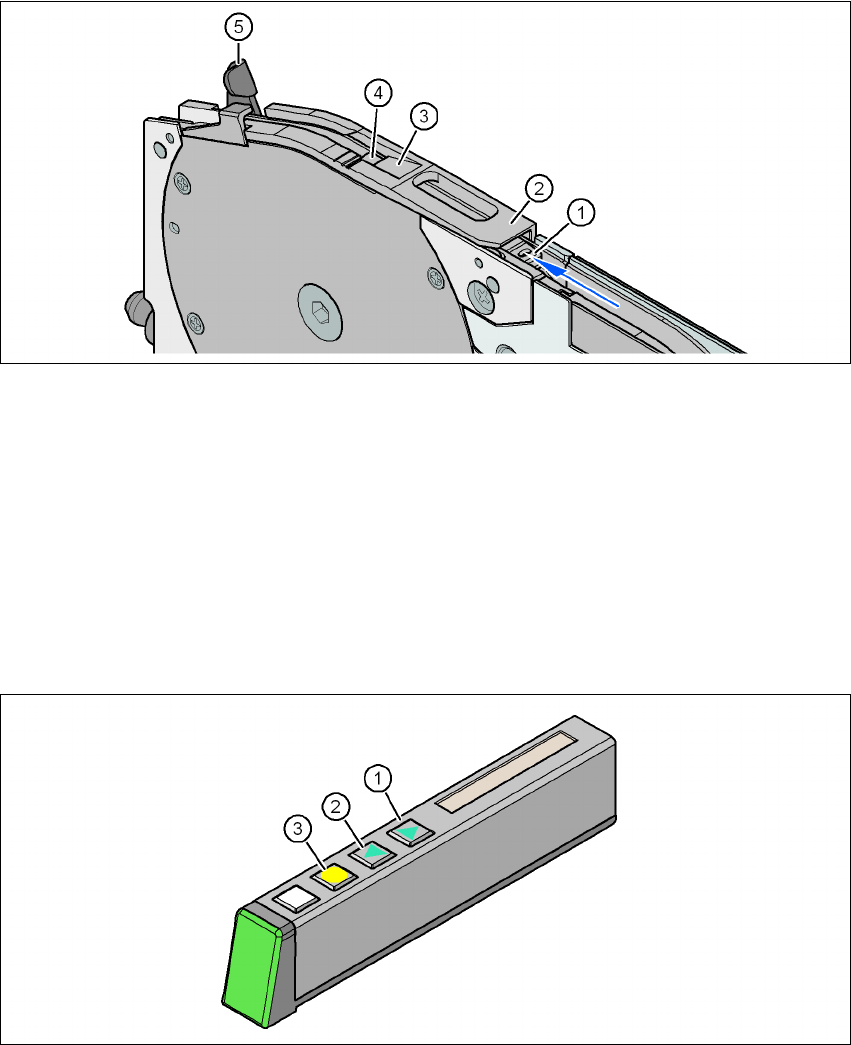

5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series 5.6 피더 모듈 셋업 소프트웨어 버전 SR .605.xx 2008 년 7 월 한글판 344 그림 5.6 - 5 테이프 피더 모듈에 있는 픽업 창 (1) 테이프 지지대 , 분리 가능 (346 페이지의 5.6.4.4 단원 참조 ) (2) 픽업 창 (3) 커버 호일 분리 에지 (4) 컴포넌트 픽업 영역 (5) 픽업 창을 들어올리거…
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.6 피더 모듈 셋업
343
→ 테이프 밑면을 따라 테이프 앞쪽 끝 둘레를 커버 호일로 감쌉니다 .
5.6.4.3 X 피더 모듈에 테이프 장착
그림 5.6 - 4 컴포넌트 테이프 장착
(1) 테이프 가이드 채널 입구
(2) 오퍼레이터 패널
(3) 테이프 가이드 채널 출구
(4) 픽업 창
(5) 픽업 창을 들어올리기 위한 레버
→ 운반 구멍이 이동 방향으로 봤을 때 왼쪽에 오도록 컴포넌트 테이프를 잡습니다 .
→ 컴포넌트 테이프를 테이프 가이드 채널 입구 ( 그림 5.6 - 4 의 항목 1) 로 밀고 출구 ( 그림
5.6 - 4 의 항목 3) 에서 보일 때까지 더 밉니다 .
→ 컴포넌트 테이프를 위쪽으로 빼내서 테이프 상단 반대쪽으로 커버 호일을 접습니다 .
→ 픽업 창 ( 그림 5.6 - 5 의 항목 2) 아래 있는 테이프 시작 부분을 밀고 컴포넌트 테이프가 스
프로킷에 닿을 때까지 더 밉니다 .
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.6 피더 모듈 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
344
그림 5.6 - 5 테이프 피더 모듈에 있는 픽업 창
(1) 테이프 지지대 , 분리 가능 (346 페이지의 5.6.4.4 단원 참조 )
(2) 픽업 창
(3) 커버 호일 분리 에지
(4) 컴포넌트 픽업 영역
(5) 픽업 창을 들어올리거나 잠글 수 있는 레버
→ 오퍼레이터 패널에서 FORWARD 버튼 ( 그림 5.6 - 6 의 1 번 항목 ) 을 커버 호일 벤드가 컴
포넌트 픽업 영역 ( 그림 5.6 - 5 의 4 번 항목 ) 에 올 때까지 누릅니다 .
그림 5.6 - 6 피더 모듈의 오퍼레이터 패널
(1) 컴포넌트 테이프를 앞으로 이동시키기 위한 FORWARD 버튼
(2) 컴포넌트 테이프를 뒤로 이동시키기 위한 BACK 버튼
(3) 커버 호일을 팽팽하기 하기 위한 FOIL 버튼
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.6 피더 모듈 셋업
345
→ 픽업 창 (344 페이지에 있는 그림 5.6 - 5 의 항목 2) 을 첫 번째 고정 위치로 들어올리려면
이 레버 (344 페이지에 있는 그림 5.6 - 5 의 항목 5) 를 앞으로 밉니다 .
→ 픽업 창의 측면에서 커버 호일을 앞으로 당겨 픽업 창 아래로 빼냅니다 .
→ 분리 에지 (344 페이지에 있는 그림 5.6 - 5 의 항목 3) 에 기대어 놓일 때까지 커버 호일을
뒤로 접습니다 .
참고
커버 호일이 분리 에지에 닿을 때까지 픽업 창을 내리지 마십시오 .
→ 이 레버 (344 페이지에 있는 그림 5.6 - 5 의 항목 5) 를 뒤로 밀어 픽업 창을 내립니다 .
→ 커버 호일 로커 ( 그림 5.6 - 7 의 항목 2) 위에서 호일 팩킹 휠 ( 그림 5.6 - 7 의 항목 1) 에
닿을 때까지 커버 호일을 밉니다 .
그림 5.6 - 7 커버 호일을 호일 팩킹 휠까지 밀기
(1) 커버 호일 팩킹 휠
(2) 커버 호일
→ 오퍼레이터 패널에서 커버 호일이 팽팽해질 때까지 FOIL 버튼 (344 페이지에 있는 그림 5.6
- 6 의 항목 3) 을 누릅니다 . 커버 호일 로커가 아래를 향하고 드라이브 모터가 멈춥니다 .
→ 피더 모듈 앞쪽 끝으로 컴포넌트 테이프를 자릅니다 .
