사용자 매뉴얼 SIPLACE X-S eries 5 작동 요원의 작업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.6 피더 모듈 셋업 347 5.6 .4.5 X 테이프 피더 모듈용 접합 센서 X 테이프 피더 모듈에서는 접합 센서를 개장할 수 있습니다 . 이 센서에는 두 가지 버전이 있습니 다. 8mm 및 12 mm X 테이프 피더 모듈용 접합 센서 16mm 및 8 8mm X…
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.6 피더 모듈 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
346
5.6.4.4 8mm X 테이프 피더 모듈용 테이프 지지대

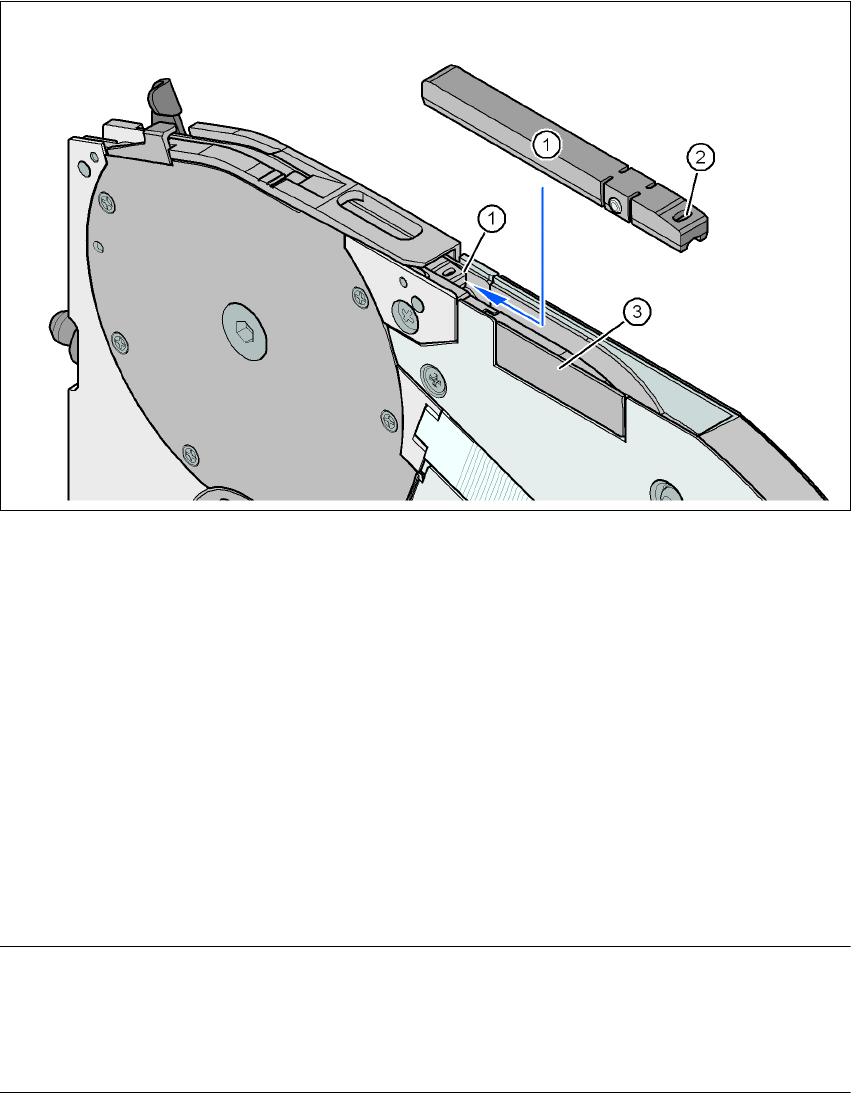

그림 5.6 - 8 8mm X 피더 모듈 ? 테이프 지지대 및 접합 센서
(1) 테이프 지지대 , 분리 가능
(2) 테이프 지지대에 있는 타원형의 구멍
(3) 접합 센서 설치 위치
8mm X 피더 모듈에는 테이프 지지대가 있습니다 ( 그림 5.6 - 8 의 항목 1). 필요에 따라 쉽게 분
리할 수 있습니다 .
→ 와치메이커 (watchmaker) 스크류드라이버의 끝 부분을 테이프 지지대에 있는 타원형의 구
멍 ( 그림 5.6 - 8 의 항목 2) 에 끼우고 테이프 지지대를 테이프 이동 방향과 반대 방향으로
당겨 빼냅니다 .
→ 테이프 지지대를 끼울 때에는 해당 위치에 장착해야 합니다 .
참고
크기가 0402 이하인 컴포넌트의 경우 항상 8mm X 피더 모듈에 테이프 지지대 ( 그림 5.6 - 8 의
항목 1) 를 장착해야 합니다 . 그래야 Z 픽업 높이가 일관되어 픽업 높이를 수정하는 데 드는 시
간이 줄어듭니다 .
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.6 피더 모듈 셋업
347
5.6.4.5 X 테이프 피더 모듈용 접합 센서
X 테이프 피더 모듈에서는 접합 센서를 개장할 수 있습니다 . 이 센서에는 두 가지 버전이 있습니
다.
8mm 및 12mm X 테이프 피더 모듈용 접합 센서
16mm 및 88mm X 테이프 피더 모듈용 접합 센서
접합 센서는 346 페이지에 있는 그림 5.6 - 8 의 항목 3 으로 표시된 위치에 설치되어 있습니다 .
접합 센서가 이미 설치된 테이프 피더 모듈도 제공됩니다 (168 페이지의 3.9.2 단원 참조 ).
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.6 피더 모듈 셋업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
348
5.6.5 컴포넌트 트롤리 (HF- 시리즈 ) 에서 S 피더 모듈 사용

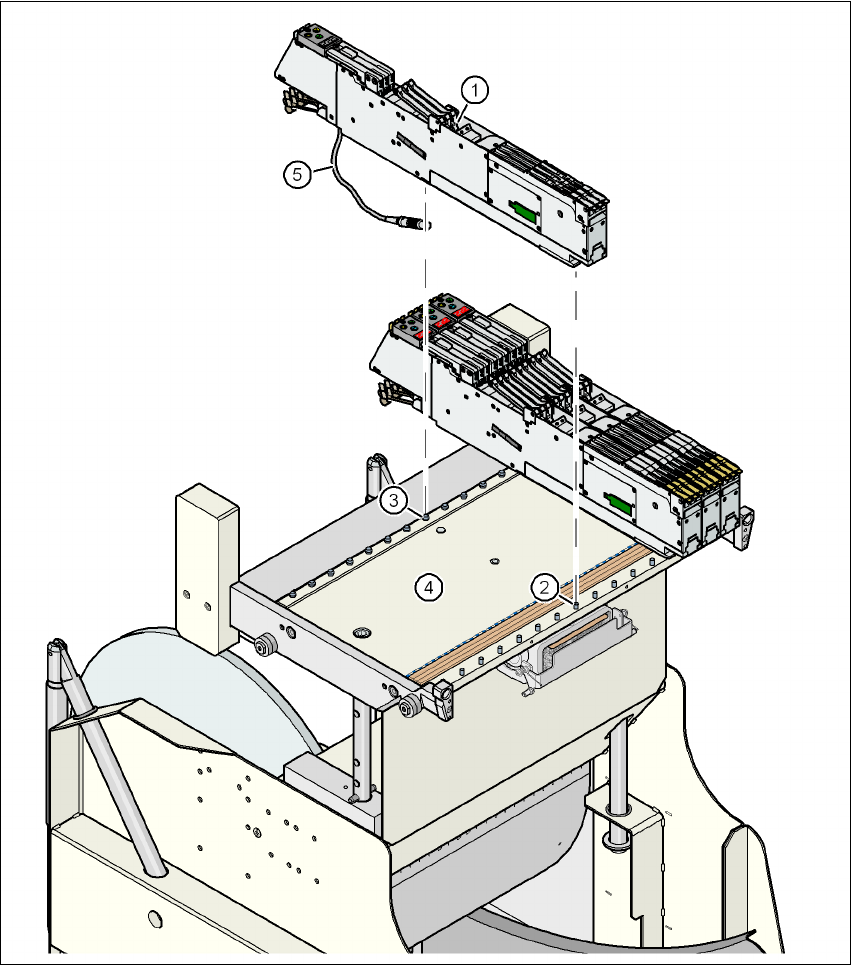

그림 5.6 - 9 S 피더 모듈용 위치가 15 개인 CO 트롤리 (HF- 시리즈 )
(1) S 피더 모듈
(2) 센터링 핀
(3) 센터링 볼
(4) 컴포넌트 테이블
(5) S 피더 모듈의 연결선
