5.7 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰
X 피더 모듈에는 작동 상태를 나타내는 멀티컬러 상태 디스플레이 ( 그림 5.7 - 1 의 6 번 위치 )
및 텍스트를 표시하는 LCD 디스플레이 ( 그림 5.7 - 1 의 항목 1) 가 있습니다 .

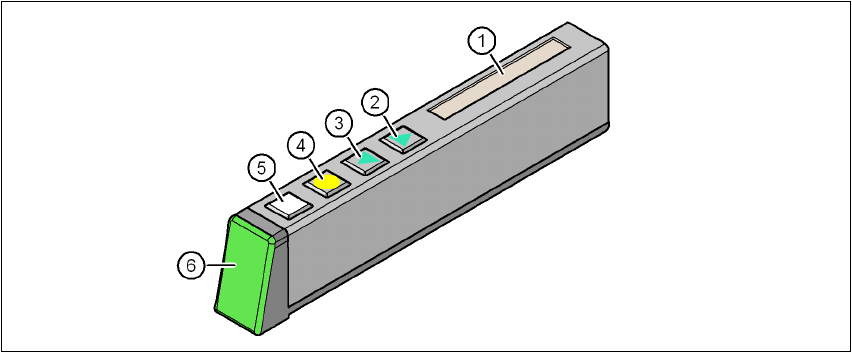

그림 5.7 - 1 X 피더 모듈에 있는 버튼 , LCD 및 상태 디스플레이
(1) LCD 디스플레이
(2) FORWARD 버튼
(3) BACK 버튼
(4) FOIL 버튼
(5) SET 버튼
(6) 상태 디스플레이 , 멀티컬러
5.7.1 상태 디스플레이
– 녹색 :
피더 모듈이 대기 상태에 있으며 현재 셋업에 포함되어 있습니다 .
– 오렌지색 :
경고 신호를 나타내고 있습니다 . LCD 디스플레이에 경고 내용이 표시됩니다 .
– 빨강 :
오작동이 발생했습니다 . LCD 디스플레이에 오류 메시지가 표시됩니다 .
– 꺼짐 :
피더 모듈이 현재 셋업에 포함되어 있지 않습니다 .
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.7 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
352
참고
셋업에 포함되어 있지 않은 피더 모듈에 대해서는 장비 컨트롤러가 상태 표시등을 끕니다 . 라인
에서 프로그래밍 시스템이 작업을 미리 설정한 경우에는 "LED 꺼짐 " 상태만 발생합니다 . 그러
면 오퍼레이터는 셋업에 포함되어 있는 피더 모듈만을 주시하면 되므로 할 일이 어느 정도 줄어
듭니다 .
실제 셋업 프로세스의 경우 스테이션에 셋업 정보가 없고 SIPLACE Pro 에서 스테이션 / 라인으
로 작업을 전송하지 않으면 각 피더 모듈의 LED 는 셋업을 한 후에 작동합니다 . 따라서 오퍼레
이터는 모든 것이 제대로 되어있는지를 알 수 있습니다 .
5.7.2 LCD 디스플레이
다음 표에는 LCD 디스플레이에 표시되는 내용 , 상태 디스플레이의 색과 모드 , 그 의미 및 문제
해결 조치 사항이 적혀있습니다 .
5.7.2.1 경고 및 해결책
5.7.2.2 오류 메시지 및 해결책
LCD 디스플레이
의
내용
상태
디스플레이
의미 문제해결
Remove Foil
( 호일을 제거합니
다)
오렌지색
커버 호일이 팽팽할 경우 ( 호
일 로커가 눌려져 있는 경우
) 에는 선택한 기능을 사용할
수 없습니다 .
해당 기능을 수행하려면 기어 바퀴 쌍에서
호일을 빼내 잘라서 호일 로커에 가해지는
압력을 낮추십시오 .
LCD 디스플레이
의
내용
상태
디스플레이
의미 문제해결
none
빨간색 ,
점멸
피더 모듈 소프트웨어가 어
플리케이션에 연결되지 않음
어플리케이션 소프트웨어를 다시 로드함
피더 모듈 소프트웨어를 로드함
Handle --->>
( 핸들 --->>)
빨간색 피더 모듈에 신호가 있었으
나 아직 분리 핸들을 밀어 넣
지 않음
분리 핸들을 밀어 넣습니다 .
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.7 X 피더 모듈에 있는 LCD 및 상태 디스플레이 관찰
353
Low Voltage
(저 전압)
오렌지색
전원을 켠 후 24V 공급 전압
이 전원을 켰을 때의 임계값
위로 상승하지 않음
전원 공급기 점검
Low Voltage
(저 전압)
빨간색 전원을 켠 후 24V 공급 전압
이 전원을 켰을 때의 임계값
위로 상승한 다음 멈춤
전원 공급기 점검
Feed Timeout
TransTimeout
( 테이프 피더 주
기의 시간 초과 )
빨간색
테이프 피더 주기가 정해진
시간 안에 올바르게 끝나지
않음 (" 공급 " 기능 시간 초과
)
테이프 릴이 걸렸습니까 ?
컴포넌트 테이프와 컴포넌트 창 사이의 픽
업 공간에 걸려있는 컴포넌트는 없습니까 ?
일단 장애물을 제거했으면 화살표 키를 사
용하여 컨베이어를 다시 작동시킵니다 . 그
러면 피더 모듈이 결함이 발생한 컨베이어
를 끝으로 옮긴 다음 제 위치로 반환합니다 .
Foil Torn
( 호일 찢어짐 )
빨간색 정해진 시간 안에 호일이 팽
팽해지지 않았습니다 .
아마 호일이 찢어졌을 것입니다 . 새 호일을
끼우고 팽팽하게 합니다 .
Foil PeelErr
( 호일을 벗기는
중 오류 )
빨간색
테이프가 이동했는데도 호일
이 벗겨지지 않았음
아마 픽업 창 아래 커버 호일이 걸려있어서
제대로 벗겨지지 못하기 때문일 것입니다 .
Foil Jam
( 호일이 막힘 )
빨간색
호일 모터가 잠겨있습니다 .
호일 때문에 레벨링 기어가 막혀있지 않습
니까 ? => 호일을 제거합니다 .
EEP-WriteErr
(EEPROM 에서
데이터 백업 중 오
류)
빨간색
EEPROM 에서 데이터 백업
이 올바르게 수행되지 않았
음 컴포넌트 테이프를 제거합니다 ( 테이프는
화살표 키를 눌러 빼내거나 픽업 창을 들어
올린 다음에 빼낼 수 있습니다 ). SET 버튼
을 눌러 오류를 확인합니다 . 그런 다음 노
란색 버튼을 눌러 레퍼런스 런 프롬프트를
확인합니다 .
EEP-ReadErr
(EEPROM 을 읽
는 중 오류 )
빨간색
EEPROM 에서 데이터를 올
바로 읽지 못했습니다 .
EEP-DataErr
(EEPROM 에서
데이터 백업 중 오
류)
빨간색
EEPROM 에서 데이터 백업
이 올바르게 수행되지 않았
음
Reference o
Reference o
빨간색
해당 컴포넌트 테이프 드라
이브에 대해 더 이상 위치 정
보를 사용할 수 없음
컴포넌트 테이프를 제거합니다 ( 테이프는
화살표 키를 눌러 빼내거나 픽업 창을 들어
올린 다음에 빼낼 수 있습니다 ). 그런 다음
"FOIL" 버튼을 눌러 레퍼런스 런을 시작합
니다 .
CAN BusError
(CAN 버스 오류 )
빨간색
CAN 버스 오류
로그오프하고 다시 로그온하여 광섬유 인터
페이스를 점검합니다 .
LCD 디스플레이
의
내용
상태
디스플레이
