사용자 매뉴얼 SIPLACE X-S eries 5 작동 요원의 작업 소프트웨어 버전 SR.605.xx 2008 년 7 월 한 글판 5.10 컴포넌트 보충 357 5. 10 컴포넌트 보충 온라인 도움말에는 바코드를 갖추었거나 갖추지 않은 컴포넌트 보충에 대한 정 보가 포함되어 있 습니다 . → 테이프 피더 모듈을 통해 항상 새 테이 프를 충분히 미리 접합하여 피 더 모듈에 컴포넌트가 부족하지 …
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.9 트랙 오류 피하기 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
356
5.9.3 컴포넌트 좌표 시스템 및 픽업 각도
그림 5.9 - 1 컴포넌트의 위치와 픽업 각도
특수
컴포넌트
스틱
매거진 :
극성이 있는
칩 컴포넌트
0402
2220
양극은 +X 좌표에 배
치되어야 합니다 .
패키지 폼 좌표 시스템
피더 모듈 내의 위치
픽업 각도 /
노즐 각도
테이프 :
SOT 23
스틱
매거진 :
테이프 :
테이프 :
SO-IC
DIL-IC
SOT 194
테이프 :
구멍
Y
X
Y
X
Y
X
Y
X
Y
X
90
90
0
90
-90
0
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.10 컴포넌트 보충
357
5.10 컴포넌트 보충
온라인 도움말에는 바코드를 갖추었거나 갖추지 않은 컴포넌트 보충에 대한 정보가 포함되어 있
습니다 .
→ 테이프 피더 모듈을 통해 항상 새 테이프를 충분히 미리 접합하여 피더 모듈에 컴포넌트가
부족하지 않도록 합니다 .
→ 그러나 테이프를 너무 일찍 접합하면 새 릴에 테이프를 감을 때 새 테이프가 과도하게 감길
수 있으므로 너무 일찍 접합하지 않아야 합니다 . 그러면 테이프가 릴에서 벗겨져 헝클어질
수 있습니다 . 어떤 상황에서는 이것은 픽업 오류와 긴 다운 타임을 일으킵니다 .
→ 15"(381mm) 이상의 테이프 릴을 사용할 때에는 항상 스핀들을 삽입하고 (337 페이지의 그
림 5.5 - 5 참조 ) 분할판이 올바르게 끼워졌는지 확인합니다 (336 페이지의 그림 5.5 - 4 참
조).
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.11 컴포넌트 트롤리 도킹 또는 도킹해제 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
358
5.11 컴포넌트 트롤리 도킹 또는 도킹해제
5.11.1 컴포넌트 트롤리 도킹 및 도킹해제에 관한 안전 지침
경고
사고 ( 부상 위험 ) 를 방지하기 위해 컴포넌트 트롤리는 한 사람만이 도킹 또는 도킹해제할 수 있
습니다 .

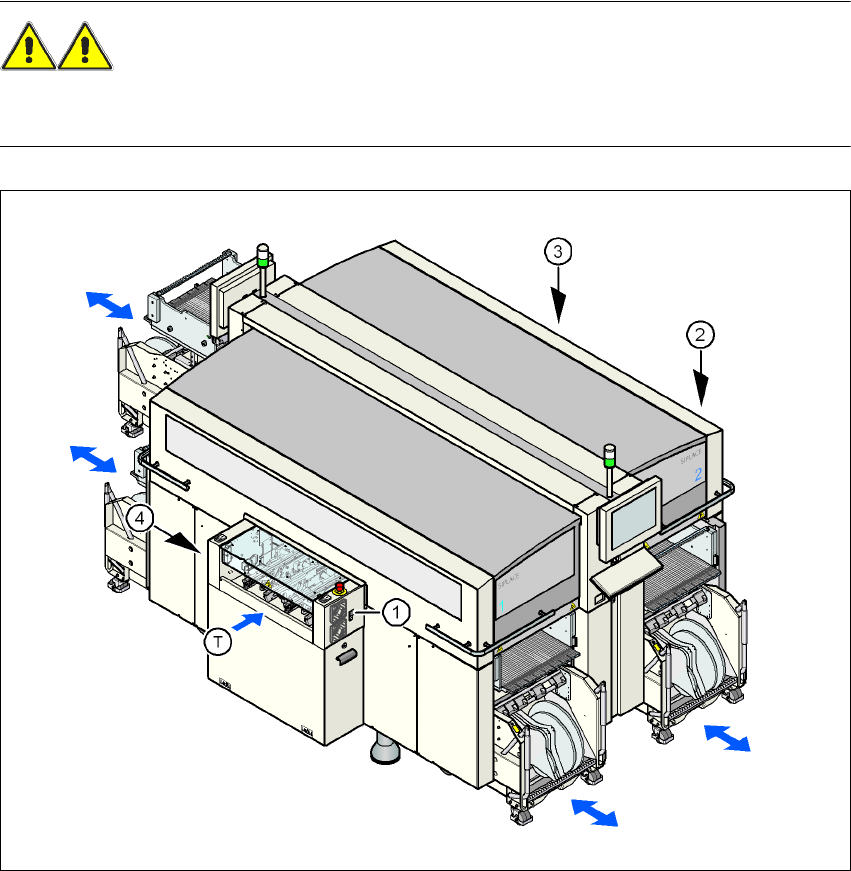

그림 5.11 - 1 컴포넌트 트롤리의 도킹 또는 도킹해제에 관한 안전 지침
(1) 컴포넌트 트롤리 도킹 또는 도킹해제용 버튼 , 로케이션 1
(2) 컴포넌트 트롤리 도킹 또는 도킹해제용 버튼 , 로케이션 2
(3) 컴포넌트 트롤리 도킹 또는 도킹해제용 버튼 , 로케이션 3
(4) 컴포넌트 트롤리 도킹 또는 도킹해제용 버튼 , 로케이션 4
(T) PCB 이송 방향
