5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series 5.11 컴포넌트 트롤리 도킹 또는 도킹해제 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 360 → 피더 모듈을 완전하게 갖춘 컴포넌트 트롤리는 기울기가 20 ? 이상인 경우 옆이나 앞으로 뒤 집어질 수 있습니다 . → 트롤리가 이동하는 면은 이보다 기울기가 훨씬 작아야 합니다 . → 다른 장애물과 충돌 하지 …
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.11 컴포넌트 트롤리 도킹 또는 도킹해제
359
컴포넌트 트롤리를 안전하게 바꾸려면 오퍼레이터가 장비의 입력 또는 출력 면에 있는 버튼 (358
페이지에 있는 그림 5.11 - 1 의 항목 1, 2, 3 또는 4) 을 눌러 컴포넌트 트롤리를 도킹 또는 도킹
해제해야 합니다 . 그래야 오퍼레이터가 항상 실장기의 측면에 서있게 됩니다 . 그 외에도 보호 덮
개가 닫혀 있을 때에만 컴포넌트 트롤리를 도킹할 수 있습니다 .
5.11.2 컴포넌트 트롤리 도킹해제
→ CO 트롤리가 완전히 도킹해제될 때까지 장비의 입력 또는 출력 면에 있는 버튼 중 하나를 누
릅니다 (358 페이지에 있는 그림 5.11 - 1 의 항목 1, 2, 3 또는 4).

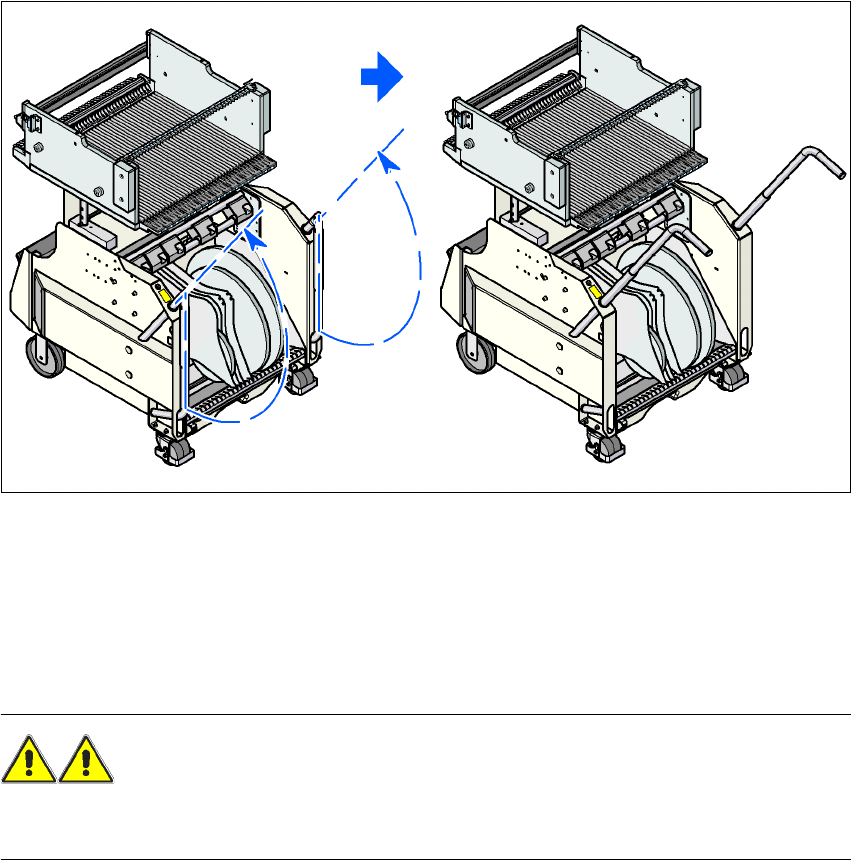

→ 두 핸들을 위로 올립니다 ( 그림 5.11 - 2 의 항목 1).
그림 5.11 - 2 컴포넌트 트롤리 - 핸들을 위로 올려 밈
→ 양 손으로 핸들을 잡고 컴포넌트 트롤리를 실장기에서 빼냅니다 .
5.11.3 컴포넌트 트롤리 이동에 관한 안전 지침
경고
사고를 방지하려면 컴포넌트 트롤리를 이동할 때 항상 아래서 설명하는 규칙을 준수해야 합니
다.
→ 컴포넌트 트롤리를 옮길 때에는 항상 양손으로 손잡이를 잡아야 합니다 .
5 작동 요원의 작업 사용자 매뉴얼 SIPLACE X-Series
5.11 컴포넌트 트롤리 도킹 또는 도킹해제 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
360
→ 피더 모듈을 완전하게 갖춘 컴포넌트 트롤리는 기울기가 20 ? 이상인 경우 옆이나 앞으로 뒤
집어질 수 있습니다 .
→ 트롤리가 이동하는 면은 이보다 기울기가 훨씬 작아야 합니다 .
→ 다른 장애물과 충돌하지 않도록 합니다 . 너무 빠르게 이동하면 트롤리가 앞으로 뒤집힐 우
려가 있습니다 .
5.11.4 X- 시리즈 컴포넌트 트롤리 도킹
그림 5.11 - 3 컴포넌트 트롤리와 컴포넌트 트롤리 도킹 장치 , SIPLACE X- 시리즈
(1) 컴포넌트 트롤리 도킹 장치 , SIPLACE X- 시리즈
(2) 컴포넌트 트롤리 , SIPLACE X- 시리즈
(3) 잠금 걸쇠
사용자 매뉴얼 SIPLACE X-Series 5 작동 요원의 작업
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 5.11 컴포넌트 트롤리 도킹 또는 도킹해제
361
주의
SIPLACE X- 시리즈용 (360 페이지의 그림 5.11 - 3) 컴포넌트 트롤리와 SIPLACE HF 용 (364
페이지의 그림 5.11 - 6) 컴포넌트 트롤리에 있는 도킹 장치는 서로 다릅니다 . 따라서 각각의 컴
포넌트 트롤리는 올바른 도킹 장치에 도킹해야 합니다 . SIPLACE X- 시리즈용 CO 트롤리를 장
비에 밀어 넣을 때에는 조심스러워야 하고 잠금 걸쇠 (360 페이지에 있는 그림 5.11 - 3 의 항목
3) 가 장애물과 부딪치지 않도록 해야 합니다 .
참고
컴포넌트 트롤리를 도킹하기 전에 X 피더 모듈의 앞쪽 끝으로 컨포넌트 테이프를 잘라냅니다 .
주의
실장 헤드가 컴포넌트 트롤리 영역 밖에 있는지 확인합니다 .
→ 컴포넌트 트롤리를 조심스럽게 장비 끝까지 밀어 넣습니다 .
참고
보호 덮개가 닫혀 있을 때에만 컴포넌트 트롤리를 밀어 넣을 수 있으므로 보호 덮개를 닫습니다.
→ 트롤리가 완전히 도킹될 때까지 장비의 입력 또는 출력 면에 있는 해당 버튼을 누릅니다 (358
페이지 그림 5.11 - 1 의 1 번 , 2 번 , 3 번 또는 4 번 항목 ).
→ 양 핸들을 사용하여 슬리브를 위로 밀고 (362 페이지에 있는 그림 5.11 - 4 의 항목 1) 핸들
을 아래로 내립니다 (362 페이지에 있는 그림 5.11 - 4 의 항목 2).
