6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series 6.1 노즐 체인저 소프트웨어 버전 SR .605.xx 2008 년 7 월 한글판 374 6.1.1.6 조 립 "1 행 " 노즐 체인저 (371 페이지의 그림 6.1 - 2, 6.1 - 3 및 6.1 - 4 참조 ) 는 각각 컴포넌트 트 롤리 도킹 장치에 장착합니다 . "2 행 " 노즐 체인저용…
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
373
6.1.1.5 X2 장비 상의 C&P20A 헤드용 노즐 체인저 위치
20 세그먼트 Collect&Place 헤드의 경우 로케이션 1 및 3 에 노즐 체인저를 1 개 또는 2 개 설치
할 수 있습니다 ( 그림 6.1 - 4 의 항목 1 및 2). 로케이션 2 와 4 번에는 노즐 체인저 한 개를 설치
할 수 있습니다 . 따라서 매거진이 36 개 있는 노즐 체인저 총 6 개와 노즐 홀더 총 432 개를 수용
할 수 있습니다 .
그림 6.1 - 4 X2 장비 상의 20 세그먼트 Collect&Place 헤드용 노즐 체인저 위치
(1) 노즐 체인저 , "1 행 "
(2) 노즐 체인저 , "2 행 "
(3) 컴포넌트 리젝트 빈
(4) 분리 장치 및 노즐 리젝트 빈
(5) 노즐 매거진
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
374
6.1.1.6 조립
"1 행 " 노즐 체인저 (371 페이지의 그림 6.1 - 2, 6.1 - 3 및 6.1 - 4 참조 ) 는 각각 컴포넌트 트
롤리 도킹 장치에 장착합니다 . "2 행 " 노즐 체인저용 추가 어셈블리 키트가 있습니다 . 이 키트는
분리 장치와 노즐 리젝트 빈으로 구성됩니다 (378 페이지의 6.1.1.10 단원 참조 )

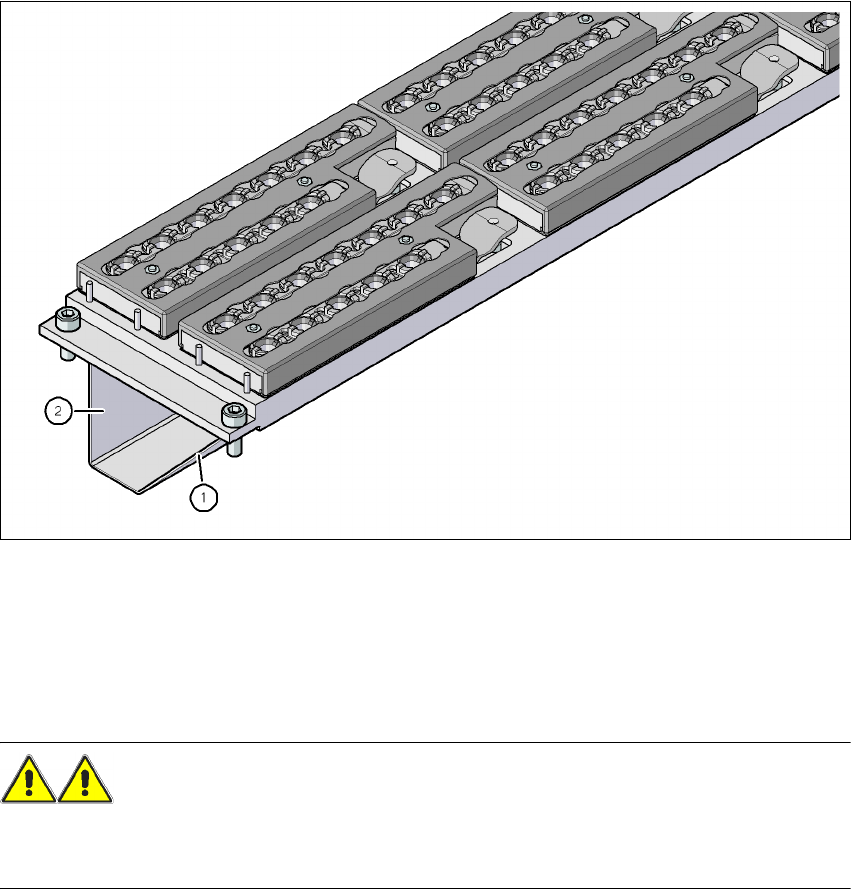

그림 6.1 - 5 조립 위치
(1) 컴포넌트 트롤리 도킹 장치 쪽을 향하고 있는 경사면
(2) PCB 컨베이어 쪽을 향하고 있는 수직면
→ 경사면이 컴포넌트 트롤리 도킹 장치 쪽으로 향하도록 노즐 체인저를 배치합니다 .
경고
– 각 실장 헤드에 맞는 노즐 체인저만 설치합니다 . 혼합 구성 시 헤드가 충돌할 위험이 있습니
다.
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
375
6.1.1.7 작동에 관한 참고 사항
→ 어떠한 노즐 유형을 처음으로 매거진에 넣는 경우 유형을 식별하기 위한 스티커 라벨을 붙이
십시오 .
참고
장비에서 분리한 후 매거진을 보충하며 항상 완전한 매거진으로 교체해야 합니다 .
→ 고정판을 열고 노즐 홀더에 노즐을 위치시킵니다 .
→ 고정판을 닫아 노즐이 매거진에서 떨어지지 않도록 합니다 .
주의
매거진을 보충하기 전에 Collect&Place 헤드 위의 모든 노즐이 자신의 매거진으로 돌아왔는
지 확인합니다 .
참고
컴포넌트가 매거진 위로 떨어지지 않도록 하십시오 . 컴포넌트가 떨어진 경우 고정판의 작
동을 방해할 수 있습니다 . 그러므로 정기적으로 매거진과 비어있는 위치를 청소해야 합니
다.
→ 노즐 체인저를 프로그래밍하는 방법은 SIPLACE Pro 사용자 매뉴얼에 설명되어 있습니다 .
6.1.1.8 매거진 변경
→ 스냅집게 볼 (373 페이지에 있는 그림 6.1 - 6 의 항목 5) 에서 매거진을 고정 해제하려면 레
버 (373 페이지에 있는 그림 6.1 - 6 의 항목 1) 를 누릅니다 . 매거진을 바닥에서 들어냅니다 .
