6.1.3.9 위치 탐지
노즐 체인저의 각 매거진에는 위치 탐지를 위한 포지셔닝 피듀셜이 있습니다 .

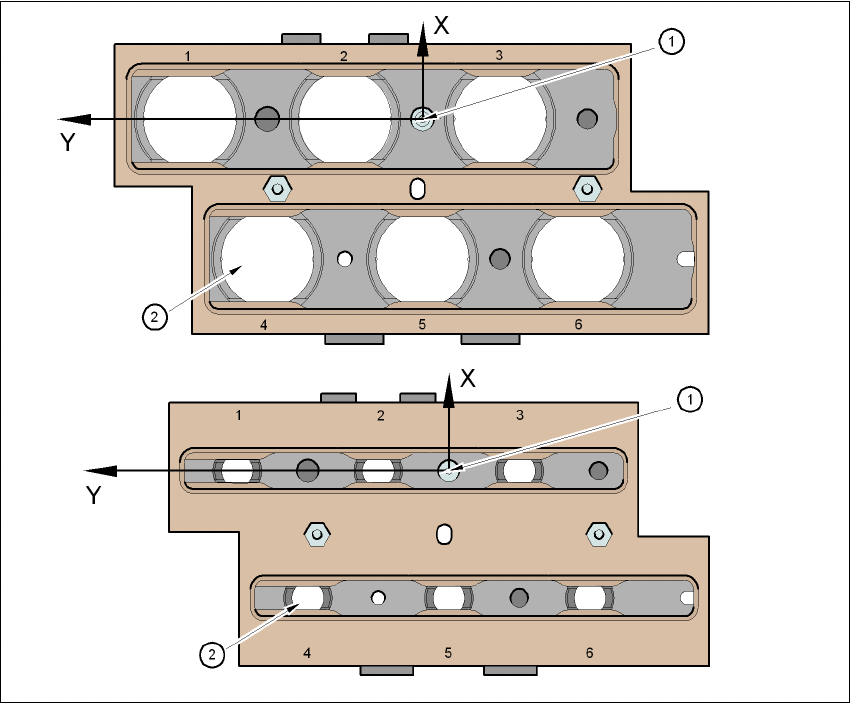

그림 6.1 - 23 노즐 체인저 - 위치 탐지
(1) 포지셔닝 피듀셜
(2) 매거진에서 포지셔닝 피듀셜을 기준으로 한 노즐의 위치
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.1 노즐 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
396
6.1.3.10 6 세그먼트 Collect&Place 헤드용 "2 행 " 노즐 체인저
품목 번호 00119664-xx 노즐 체인저 2, HF/X/D3, 6 세그먼트 Collect&Place 헤드
"2 행 " 노즐 체인저가 설치될 수 있는 로케이션은 다음과 같습니다 .
X4 실장기 :로케이션 1, 2, 3 및 4(389 페이지의 그림 6.1 - 18 참조 )
X3 실장기 :로케이션 1, 3 및 4(390 페이지의 그림 6.1 - 19 참조 )
X2 실장기 :로케이션 1 및 3(391 페이지의 그림 6.1 - 20 참조 )
개장 패키지에는 노즐 체인저 이외에도 어셈블리 키트 및 리젝트 빈이 있는 노즐 분리 장치가 들
어있습니다 .
그림 6.1 - 24 "2 행 " 노즐 체인저용 어셈블리 키트
(1) "2 행 " 노즐 체인저용 어셈블리 키트
(2) 8xx 형 노즐용 노즐 분리 장치
(3) 9xx 형 노즐용 노즐 분리 장치
(4) 노즐 리젝트 빈
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.1 노즐 체인저
397
6.1.4 SIPLACE TwinHead 용 노즐 체인저
품목 번호 03005191-xx 2 개 노즐용 매거진
품목 번호 03001807-xx 1 개 노즐용 매거진
그림 6.1 - 25 SIPLACE TwinHead 용 노즐 체인저
6.1.4.1 설명
이 노즐 체인저는 노즐 매거진을 최대 12 개까지 수용할 수 있습니다 . 2 가지 유형의 매거진을 사
용할 수 있는데 표준 매거진과 특수 노즐 또는 그리퍼용 매거진이 그것입니다 . 이 매거진은 공통
지지대에 장착됩니다 . 매거진은 평행 핀 두 개로 센터링하여 접시머리 나사 2 개로 고정합니다 .
6.1.4.2 기술 데이터
SIPLACE TwinHead 용 노즐 체인저
치수 (L x W x H)
448 x 68 x 49mm³
노즐 홀더 개수 표준 노즐의 경우 16 개
특수 노즐 또는 그리퍼의 경우 4 개
노즐 유형 5xx, 표준
4 xx( 어댑터 포함 )
9 xx( 어댑터 포함 )
노즐 전환 시간 노즐당 약 2 초
