사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.2 SIPLACE X- 시리즈의 컴포넌트 트롤리용 도킹 스테이션
405
6.2 SIPLACE X- 시리즈의 컴포넌트 트롤리용 도킹 스테이
션
품목 번호 00116933-xx SIPLACE X 컴포넌트 트롤리용 도킹 스테이션
6.2.1 설명
도킹 스테이션은 셋업 영역의 추가 컴포넌트입니다 . 이 스테이션은 셋업 영역과 SIPLACE X- 시
리즈 컴포넌트 트롤리 사이를 연결합니다 . 도킹 스테이션은 컴포넌트 트롤리가 피더 모듈로 셋
업될 수 있도록 하며 기능 테스트와 셋업 점검을 외부에서 수행할 수 있도록 합니다 .

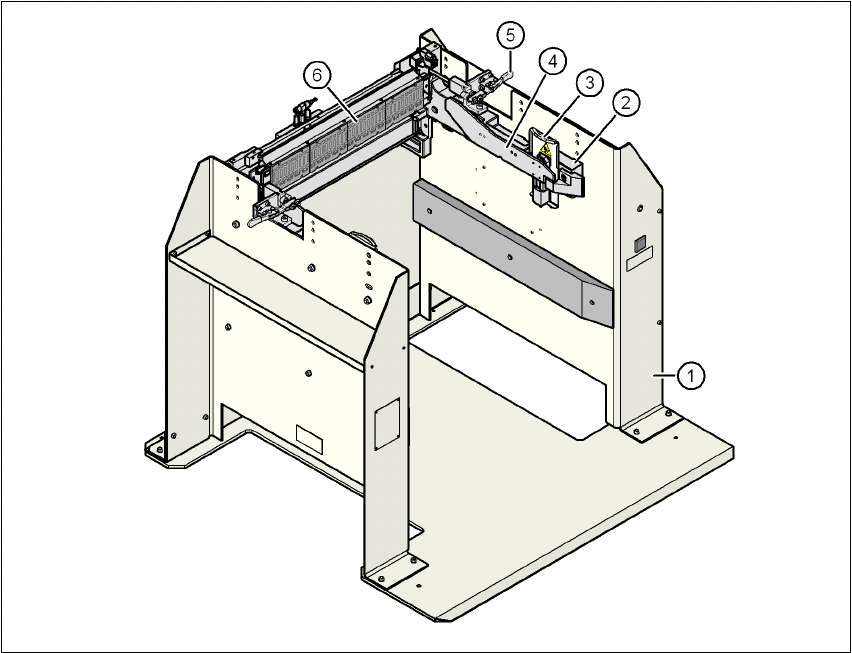

그림 6.2 - 1 도킹 스테이션 , SIPLACE X- 시리즈
(1) 도킹 스테이션
(2) 컴포넌트 트롤리 도킹 장치 , X- 시리즈
(3) 경고 라벨 W204 가 부착된 가드 플레이트
(4) 컴포넌트 테이블에서의 가이드 및 도킹용 레일
(5) 컴포넌트 트롤리 잠금용 수평 텐셔너
(6) EDIF( 에너지 및 데이터 인터페이스 )
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.2 SIPLACE X- 시리즈의 컴포넌트 트롤리용 도킹 스테이션 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
406
도킹 스테이션이 수행하는 기본 작업은 다음과 같습니다 .
– 컴포넌트 트롤리 및 X 피더 모듈에 전원 공급
– 컴포넌트 트롤리 및 X 피더 모듈에 압축 공기 공급
– 셋업 영역에 있는 PC 와 피더 모듈 간 통신 인프라 제공
오퍼레이터는 도킹 스테이션을 사용하여 X 피더 모듈에서 기능 테스트를 수행하고 생산 환경 외
부에서 셋업을 점검할 수 있습니다 . 각각 네 개의 도킹 스테이션으로 구성된 두 행은 초기 셋업
PC 의 CAN 버스를 통해 연결됩니다 . 각 도킹 스테이션마다 별도로 전원 및 압축 공기에 연결됩
니다 .
도킹 스테이션의 컴포넌트 트롤리 도킹 장치 (405 페이지에 있는 그림 6.2 - 1 의 항목 2) 는 원
하는 PCB 컨베이어 높이에 맞게 조절할 수 있습니다 . 초기 셋업의 경우 컴포넌트 트롤리를 도킹
스테이션 (405 페이지에 있는 그림 6.2 - 1 의 항목 1) 으로 밉니다 . 컴포넌트 트롤리는 컴포넌트
트롤리의 측면에 장착되어 있는 롤러 베어링을 이용하여 도킹 장치의 레일 위를 이동하여 에너지
및 데이터 인터페이스와 연결됩니다 . 컴포넌트 테이블은 EDIF(405 페이지에 있는
그림 6.2 - 1 의 항목 5) 를 기준으로 피더 모듈의 EDIF 를 통해 프로세스에서 최적으로 위치가 정
해지며 해당 위치에 수평 텐셔너 두 개를 통해 장착됩니다 . 가드 플레이트 ( 405 페이지에 있는
그림 6.2 - 1 의 항목 3) 는 도킹 스테이션에 밀어 넣을 경우 컴포넌트 트롤리의 캐스트에 대한 접
근을 방지합니다 .

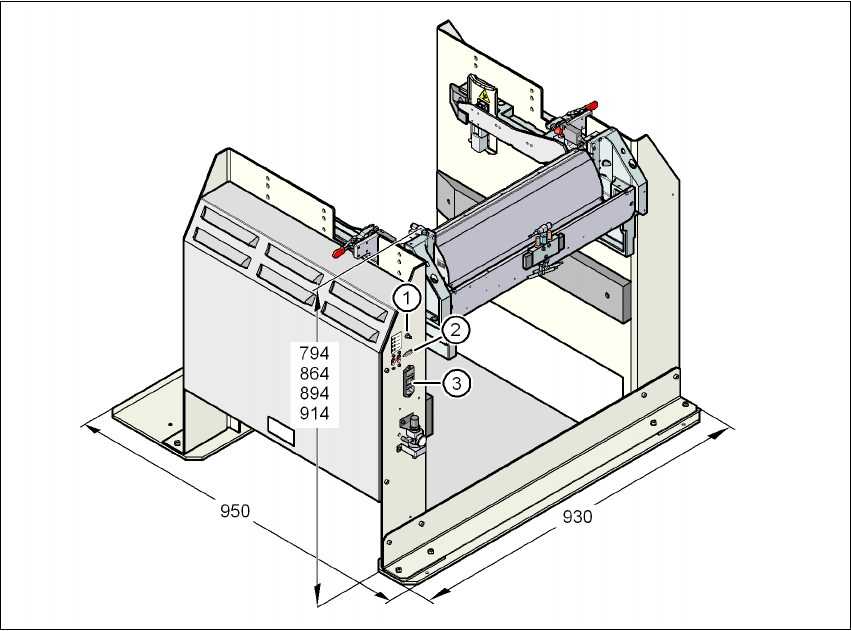

그림 6.2 - 2 도킹 스테이션 - 치수 (mm), 연결 지점
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.2 SIPLACE X- 시리즈의 컴포넌트 트롤리용 도킹 스테이션
407
6.2.2 기술 데이터
406 페이지에 있는 그림 6.2 - 2 의 키
(1) 압축 공기 연결
(2) CAN 버스 연결
(3) 전원 공급기 연결
치수
길이 x 폭 950 mm x 930 mm
높이 PCB 컨베이어 높이가 794 mm 인 경우 : 830 mm
PCB 컨베이어 높이가 864 mm 인 경우 : 900 mm
PCB 컨베이어 높이가 894 mm 인 경우 : 930 mm
PCB 컨베이어 높이가 914 mm 인 경우 : 950mm
무게 120kg
압축 공기 압력
pmin
pmax
0.5MPa(5.0bar)
1.0MPa(10.0bar)
압축 공기 연결 커플러 플러그 KS 2-M5-A
압축 공기 소비 50Nl/min
a
a) 20°C 및 1013hPa 에서의 일반적 대기 조건 하에서
공급 전압 88 - 264VAC
정격 전류 3.5A(230VAC)
7A(115VAC)
공칭 피상 전력 0.8kW
퓨즈 2 x 8A
