6.4.3 기술 데이터
6.4.3.1 치수 , 무게
6.4.3.2 전기 정격
치수 (L x W)
1560 x 360mm²
높이
830mm ± 15mm PCB 컨베이어 높이
900mm ± 15mm PCB 컨베이어 높이
930mm ± 15mm PCB 컨베이어 높이
950mm ± 15mm PCB 컨베이어 높이
1,360 mm ± 15mm
1,430 mm ± 15mm
1,460 mm ± 15mm
1,480 mm ± 15mm
무게 약 240kg
단위 면적당 하중
4.19kN/m²
와플 - 팩 트레이 캐리어의 치수 (L x W x H)
360 x 260 x 6 mm³
와플 - 팩 트레이 캐리어의 무게 0.8kg
컴포넌트를 포함한 와플 - 팩 트레이의 치수
341 x 235 x 15 mm³
최대 341 x 235 x 23 mm³
와플 - 팩 트레이 및 컴포넌트를 포함한 와플 - 팩 트레이 캐리어
의 무게 최대 1.2kg
보관 용량 최대 28 WTC
28 개의 와플 - 팩 트레이 캐리어의 총 무게 27.6kg
매거진 보관 장치 , 와플 - 팩 트레이 캐리어 , 와플 - 팩 트레이
및 컴포넌트의 무게 최대 50kg
와플 - 팩 트레이 캐리어의 전환 시간
1 레벨 이상
10 레벨 이상
27 레벨 이상
1.9 초
2.3 초
2.9 초
공급 전압
3 x 200VAC ± 5%, 50/60Hz( 일본 버전 )
3 x 208VAC ± 5%, 50/60Hz( 미국 버전 )
3 x 230VAC ±5%, 50/60Hz
3 x 380VAC ±5%, 50/60Hz
3 x 400VAC ± 5%, 50/60Hz( 유럽 버전 )
3 x 415VAC ±5%, 50/60Hz
공칭 피상 전력 800VA
정격 전류 3 x 400VAC 에서 0.7A
퓨즈 3 x 10 또는 3 x 16A
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.4 와플 - 팩 체인저 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
426
6.4.3.3 소음 방출
6.4.3.4 허용되는 환경적 요소
6.4.4 WPC 의 설치 참고사항
WPC 를 컴포넌트 트롤리 대신에 다음 장비 및 로케이션과 도킹할 수 있습니다 .
SIPLACE CO 트롤리 HF 의 도킹 장치는 이 작업을 수행하기 위해 약간 수정되었고 와플 - 팩 체
인지용 업그레이드 키트가 도킹되었습니다 . 그래야만 WPC 가 도킹됩니다 . 다른 로케이션에서
WPC 를 사용할 경우 컴포넌트 트롤리를 사용하여 빈 로케이션을 한 번 더 셋업할 수 있습니다 .
참고
WPC 가 포함된 로케이션에서는 노즐 체인저를 설치할 수 없습니다 .
최대 소음 방출 74dB(A)
실내 온도
15°C ~ 35°C
대기 습도 20°C 에서 30 - 90%
장비 로케이션
SIPLACE X3 2
SIPLACE X2 4 및 2
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.4 와플 - 팩 체인저
427
6.4.5 치수

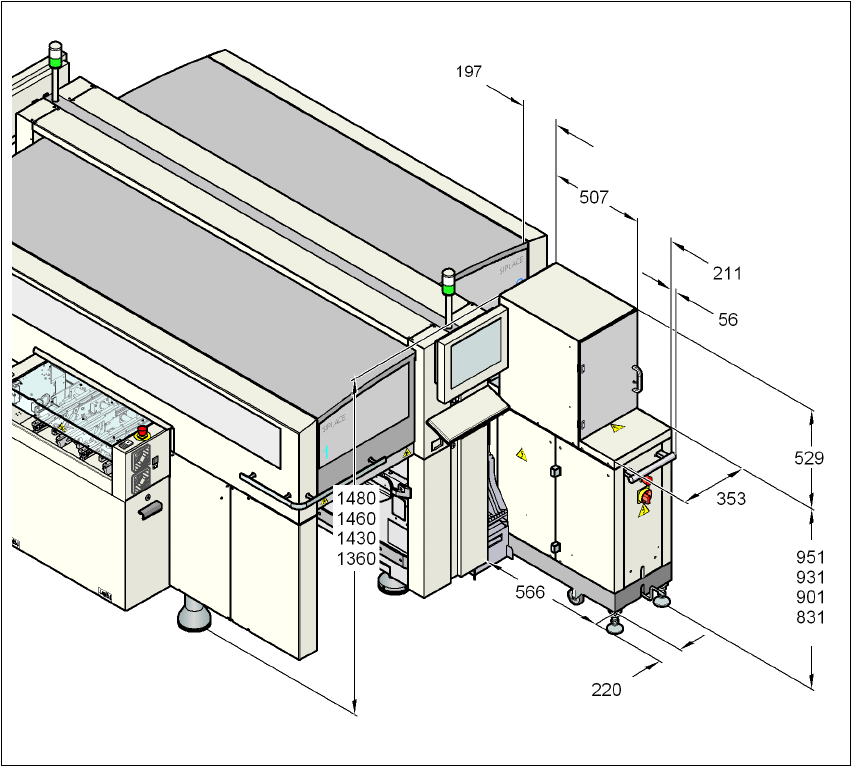

그림 6.4 - 1 와플 - 팩 체인저의 치수
