사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.15 C&P12 헤드용 컴포넌트 센서
449
6.15.3 컴포넌트 센서 사용
참고
906 노즐로 0201 컴포넌트를 실장하는 경우 진공 측정이 가능하지 않으므로 반드시 컴포넌트
센서를 사용해야 합니다 .
컴포넌트 센서를 사용하면 0402 또는 0603 컴포넌트와 같은 기타 소형 컴포넌트를 실장할 때도
dpm 율을 향상시킬 수 있습니다 . 패키지 폼 목록에서 컴포넌트 센서를 선택할 때에는 해당 컴포
넌트 센서를 장착한 장비에서 그에 맞는 컴포넌트만을 실장할 수 있다는 점에 주의하십시오 .
컴포넌트 센서로 컴포넌트를 테스트하려면 이 센서를 라인 상에 구성해야 합니다 . 그러면 다음
과 같은 다른 방법을 이용할 수도 있습니다 .
새로운 셋업 센서가 설치되어 있을 경우 셋업 최적화를 통해 컴포넌트가 컴포넌
트 센서에 자동으로 할당됩니다 .
이전 셋업 새 GF 번호는 컴포넌트 센서로 점검할 컴포넌트에 할당됩니다 .
중앙 데이터 관리 라인에 있는 모든 장비에 컴포넌트 센서가 장착된 것이 아니라면 해
당 컴포넌트 센서로 점검할 수 있도록 모든 컴포넌트에 새로운 패키
지 폼 번호가 부여됩니다 .
참고
– 컴포넌트 센서는 SIPLACE회사 서비
스 엔지니어만 개장할 수 있습니다 .
– 컴포넌트 센서 설치 후 SITEST 프로그램으로 12 세그먼트 C&P 헤드를 다시 교정합니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.16 29 타입 12 세그먼트 C&P 헤드의 고해상도 CO 카메라 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
450
6.16 29 타입 12 세그먼트 C&P 헤드의 고해상도 CO 카메라
품목 번호 00119779 C&P12 디지털 고해상도 카메라
6.16.1 구조

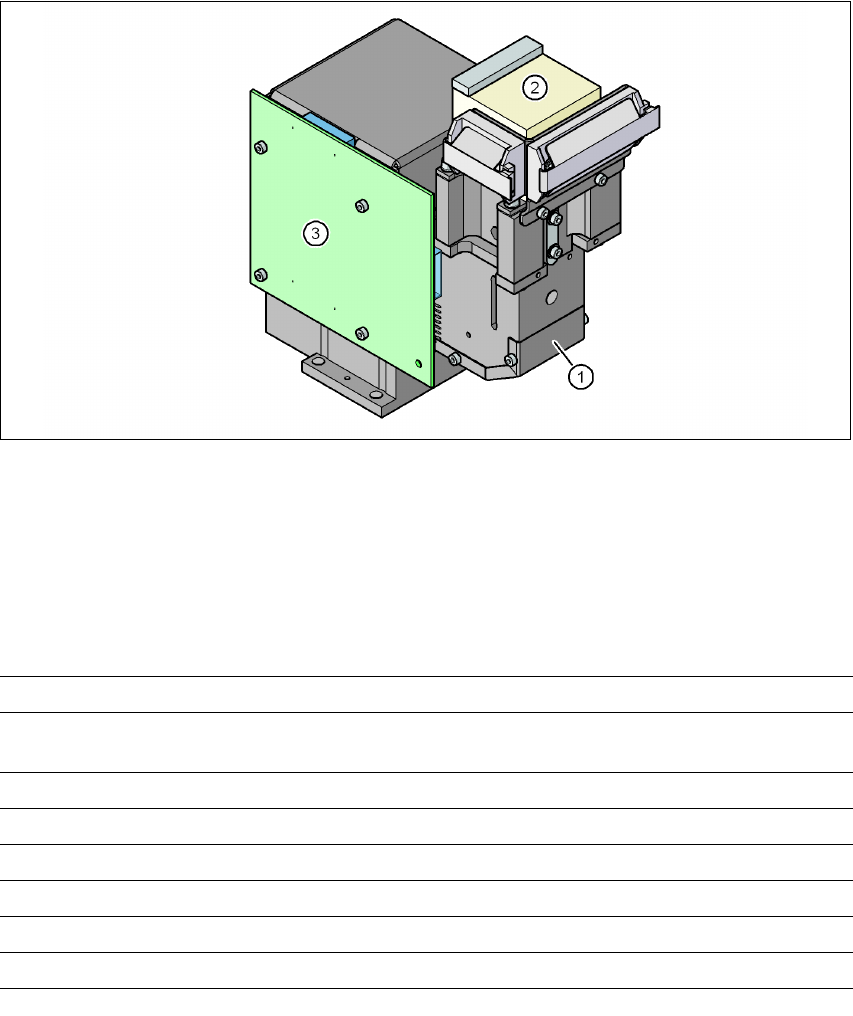

그림 6.16 - 1 29 타입 (27x27) 디지털 C&P 컴포넌트 카메라
(1) 컴포넌트 카메라 렌즈와 조명
(2) 카메라 앰프
(3) 조명 제어장치
6.16.2 기술 데이터
컴포넌트 치수
0.3 x 0.3mm² ~ 18.7 x 18.7mm²
컴포넌트 범위 0201
a
~ 18.7 x 18.7 mm², 플립칩 , 베어 다이 , PLCC44, BGA, µBGA,
TSOP, QFP, SO ~ SO32, DRAM
최소 리드 피치 0.3 mm
최소 리드 폭 0.15 mm
최소 볼 피치 0.25 mm
최소 볼 지름 0.14 mm
시야 영역 32 x 32 mm
조명 방법 전면 조광 ( 필요에 따라 5 단계로 프로그래밍 가능 )
a) 0201 패키지 포함
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.17 0201 패키지
451
6.17 0201 패키지
품목 번호 00119720-xx C&P12, X/D 시리즈용 0201 패키지
SIPLACE 는
12 세그먼트 Collect&Place 헤드로 0201 컴포넌트를 처리하기 위한 0201 패키지를
공급합니다 .
포함
내용물 :
– (29 타입 ) 27x27 디지털 C&P 컴포넌트 카메라 , 품목 번호 00119779
– 12 세그먼트 C&P 헤드용 컴포넌트 센서 , 품목 번호 00118021
– 706/906 Vectra 세라믹 타입의 12 개의 노즐 , 품목 번호 00345031
6.18 공면 레이저 모듈
품목 번호 00119719-xx 공면 모듈 , SIPLACE X/D- 시리즈
6.18.1 공면 모듈 센서에 관한 안전 지침
센서는 파장이 670nm( 가시 / 적 ) 인 반도체 레이저로 작동합니다 .
최대 광 출력은 ≤ 1mWW 입니다 .
이 센서는 레이저 2 등급에 속합니다 .
– 센서를 작동할 경우 항상 " 레이저 장비의 방사능 안전 " 에 관한 해당 VDE 0837 규정 및 " 레이
저 방사능 " (BGV B2) 이라는 독일의 사고 방지 규정을 준수해야 합니다 .
– 또한 해당 국가의 사고 방지 규정도 준수합니다 .
센서 케이스의 앞면과 뒷면에는 다음과 같은 알림판이 부착되어 있습니다 .
그림 6.18 - 1 센서의 레이저 2 등급 표시
작동하고 있는 레이저 신호는 LED 로 표시됩니다 (455 페이지의 6.18.6 단원 참조 ).
레이저 출력이 낮더라도 레이저 광선을 직접 쳐다봐서는 안됩니다 . 이 빔은 가시광선이므로 자
연적인 암검 폐쇄 반사 ( 눈을 감기만 해도 ) 로 눈을 보호할 수 있습니다 .
