사용자 매뉴얼 SIPLACE X-S eries 6 스테이션 확장 소프트웨어 버전 SR.605.xx 2008 년 7 월 한 글판 6.18 공면 레이저 모듈 455 6.1 8.6 컨트롤러의 LED 디스플레이 그림 6.18 - 4 공면 레이저 모 듈 (1) 레이저 센서 (2) 탐지기 (3) 레이저 방출기 (4) 조립 브래킷 (5) 컨트롤러 (6) 컨트롤러의 LED 디스플레이 및 연 결 공면 모듈의…
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.18 공면 레이저 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
454
6.18.5 경고 라벨로 장비 식별
메인 스위치 옆의 덮개에 있는 W216 " 레이저 등급 2" 경고 라벨
품목 번호 03010316-01( 실장 장비 당 개수 : 1)
참고
공면 레이저 모듈을 장착한 경우 실장기는 레이저 2 등급으로 분류해야 합니다 . 이 레이저 모듈
은 비상 정지 회로에 통합되지 않습니다 .

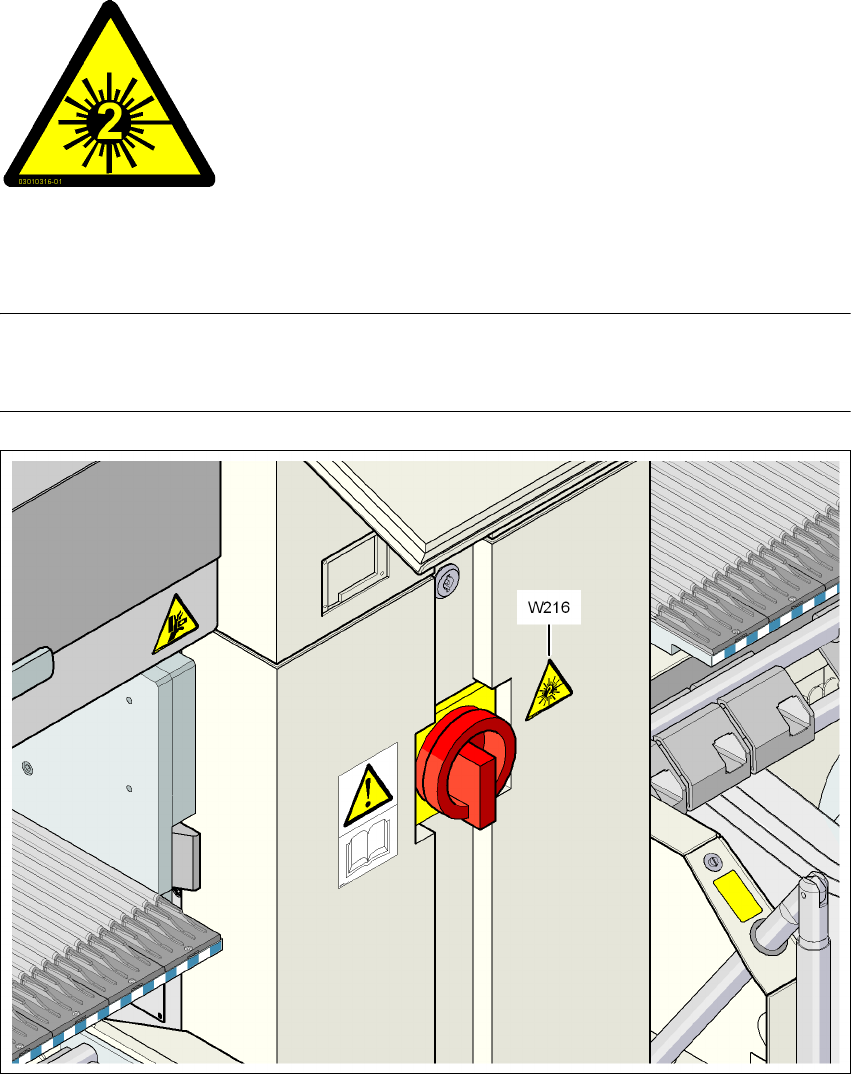

그림 6.18 - 3 메인 스위치 옆의 W216 경고 라벨
→ W216 " 레이저 등급 2" 경고 사인이 있는 품목 번호 03010316-xx 장비를 식별합니다 .
→ 덮개의 메인 전원 스위치 측면에 W216 경고 라벨을 부착합니다 (454 페이지에 있는 그림 6.18
- 3 의 항목 W216 참조 ).
레이저 방출 !
빔을 들여다보지 마십시오 .
레이저 등급 2
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.18 공면 레이저 모듈
455
6.18.6 컨트롤러의 LED 디스플레이
그림 6.18 - 4 공면 레이저 모듈
(1) 레이저 센서
(2) 탐지기
(3) 레이저 방출기
(4) 조립 브래킷
(5) 컨트롤러
(6) 컨트롤러의 LED 디스플레이 및 연결
공면 모듈의 상태는 LED 로 표시됩니다 . LED 는 컨트롤러 밑 부분에 있습니다 (455 페이지에 있
는 그림 6.18 - 4 의 항목 6 참조 ).
LED 상태 상태 디스플레이
녹색 측정 범위에 있는 테스트 객체
노란색 중간 측정 범위
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.18 공면 레이저 모듈 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
456
빨간색
측정 범위를 벗어남 ,
반사율이 낮음
꺼짐 레이저 스위치 꺼짐
LED 전원 상태 디스플레이
켜짐 공급 전압 있음
LED 평균 평균 1 평균 2
꺼짐 꺼짐 평균화 안 함
빨간색 꺼짐 평균화 1
꺼짐 빨간색 평균화 2
빨간색 빨간색 평균화 3
LED 상태 상태 디스플레이
