6.19.3 기술 데이터
6.19.4 제한
– 리드 또는 볼 인식은 표면이 산화되거나 광택이 날 경우에는 나빠집니다 .
– 측정할 수 없는 컴포넌트: PLCC, SOJ, 소켓, 칩, 베어 다이, 몰딩, Melf, ECV, DPack, CCGA,
스크리닝 플레이트 , 아래쪽에만 연결되어 있는 컴포넌트 .
6.19.5 설치 참고사항
3D 공면 레이저 모듈을 설치할 경우에는 다음 사항에 유의하십시오 .
– 3D 공면 레이저 모듈은 A364 축 장치 및 박스 PC 가 장착된 SIPLACE 장비에서만 설치할 수
있으며 A363 축 장치가 장착된 장비에서는 개장할 수 없습니다 .
– 하나의 공면 레이저 모듈만 각 장비에 설치할 수 있습니다 . 따라서 3D 공면 레이저 모듈은
컴포넌트 QFP, SO, BGA, Gullwing, 플러그
정확도
a
± 15
μm
(
3
σ
), ± 20
μm
(
4
σ
)
최대 컴포넌트 크기
50 x 50 mm²
최대 컴포넌트 높이 17 mm
BGA 패키지 폼
최소 볼 지름
최소 볼 피치
최소 볼 개수
400
μm
800
μm
6
패키지 폼 Gullwing
최소 리드 폭
b
최소 볼 피치
최소 볼 개수
300
μm
500
μm
5
최대 플러그 크기
120 x 20 mm²
플러그 (Gullwing)
최소 리드 폭
b
최소 볼 피치
최소 볼 개수
300
μm
500
μm
5
실장 헤드 유형 TwinHead
레이저 보호 등급
3D 공면 센서
실장기
3B
2
a) 볼 / 리드 당
b) 더 작은 리드 폭의 경우 해당 지역의 현지 제품 매니저에게 문의하십시오 .
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.19 3D 공면 레이저 모듈
459
이전의 모듈과 함께 작동할 수 없습니다 (451 페이지의 6.18 단원 참조 ).
– 3D 공면 레이저 모듈은 로케이션 3 에서만 설치할 수 있습니다 .
– 3D 공면 레이저 모듈은 TwinHead 와 함께만 사용할 수 있습니다 .
– Collect&Place 헤드가 이 실장 영역에 설치되어 있으면 3D 공면 레이저 모듈을 셋업할 수 없
습니다 .
6.19.6 분석 컴퓨터
박스 PC 는 분석 컴퓨터 역할을 하며 입력 쪽에 제어 컴퓨터 및 장비 컨트롤러와 함께 있습니다 .

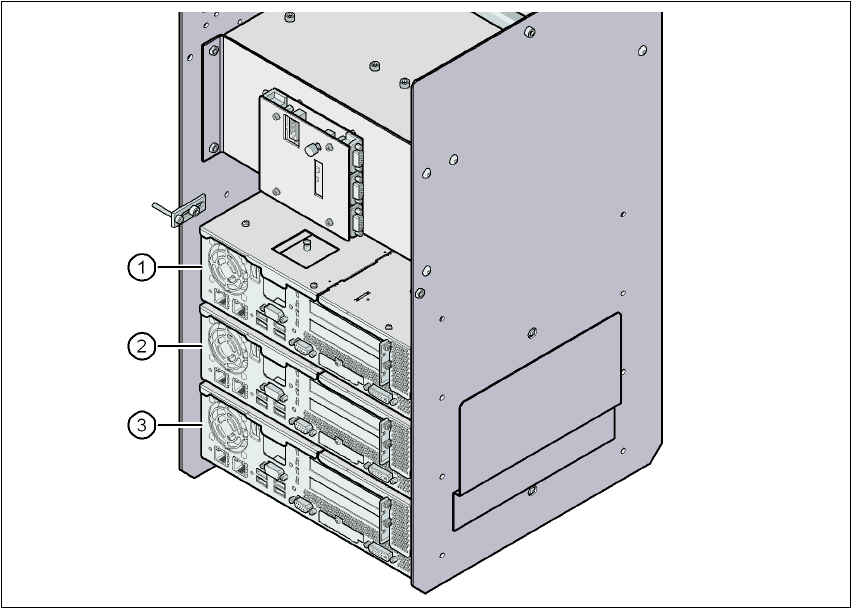

그림 6.19 - 2 3D 공면 레이저 모듈용 박스 PC
(1) 제어 컴퓨터
(2) 장비 컨트롤러
(3) 3D 공면 레이저 모듈용 분석 컴퓨터
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.20 SIPLACE 생산성 리프트 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
460
6.20 SIPLACE 생산성 리프트
품목 번호 00119314-xx 생산성 리프트 , 이중 컨베이어의 언더플로어 구역
품목 번호 00116325-xx 생산성 리프트 , 이중 컨베이어 HV 셔틀 , 비상 벨트
품목 번호 00116310-xx 생산성 리프트 , 단일 컨베이어 HV 셔틀 , 비상 벨트
품목 번호 00119316-xx 생산성 리프트 , 단일 컨베이어의 언더플로어 구역
품목 번호 00116326-xx 생산성 리프트 , 단일 컨베이어 V 셔틀 , 비상 벨트
품목 번호 00116316-xx 생산성 리프트 액세서리 패키지 1( 열린 컨베이어 벨트를 SIPLACE 생
산성 리프트의 안전 덮개 업스트림 또는 다운스트림 없이 사용할 경
우 라인당 1 x)
품목 번호 00116317-xx 생산성 리프트 액세서리 패키지 2( 열린 컨베이어 벨트를 SIPLACE 생
산성 리프트의 안전 덮개 업스트림 또는 다운스트림과 사용할 경우 라
인당 1 x)
품목 번호 00119635-xx HF 또는 X- 시리즈용 생산성 리프트 액세서리 패키지 (SIPLACE 생
산성 리프트의 안전 회로에 실장기 통합용 )
6.20.1 병렬 실장의 개념
실장 라인은 일반적으로 연속하여 배치되고 다른 실장 라인과 직렬로 연결됩니다 . 실장 프로그
램은 PCB 가 한 장비에서 다음 장비로 이송되는 동안 순차적으로 처리됩니다 . 이것은 PCB 를 다
양한 장비에 분배하여 실장함을 의미합니다 .
장비가 병렬로 연결되어 있는 경우 개별 장비를 통해 실장할 컴포넌트가 결합됩니다 . 여러 장비
가 같은 실장 프로그램을 통해 작동합니다 . 직렬 처리의 경우 여러 장비에 의해 분배되어야 하는
컴포넌트를 한 장비에 모두 실장할 수 있습니다 . 한 장비가 자신의 용량을 초과한 경우 PCB 는
동일한 실장 프로그램을 통해 작동하는 다음 장비로 이동하여 실장됩니다 . 동일한 실장 대상 컴
포넌트가 있는 장비의 이런 조합을 그룹 또는 “ 클러스터 ” 라고 합니다 .
6.20.2 병렬 실장 구현
병렬로 배치된 장비를 갖춘 라인은 훨씬 많은 공간을 차지하므로 병렬 실장 개념은 언더플로어
컨베이어와 수평 / 수직 리프트 (HV 셔틀 ) 을 통해 구현되었습니다 . 장비는 아직 직렬로 배치되
어 있지만 리프트 장치와 언더플로어 컨베이어는 라인이 병렬로 작동할 수 있도록 해줍니다 . 이
러한 방법으로 SIPLACE 라인은 전과 거의 비슷한 크기를 유지할 수 있습니다 .
