6.23 비전 인식 스테이션
품목 번호 00119788-xx 비전 인식 스테이션

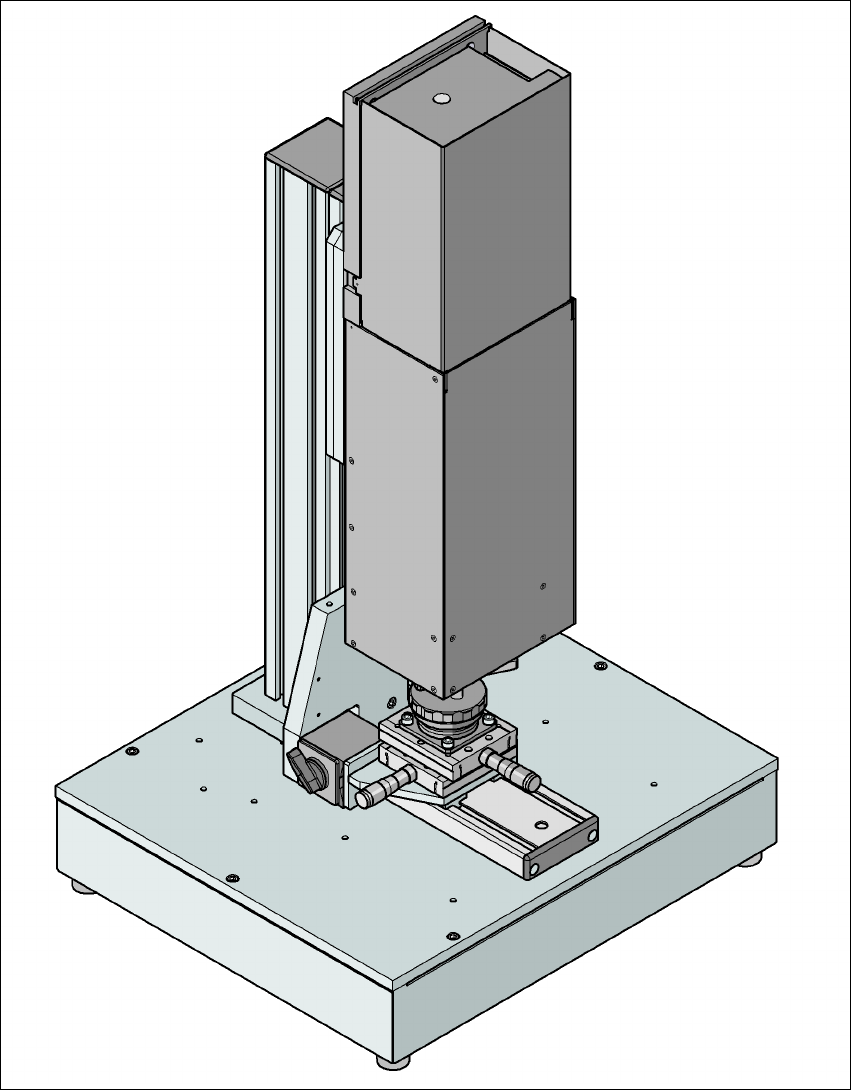

그림 6.23 - 1 33 타입 컴포넌트 카메라가 탑재된 비전 인식 스테이션
사용자 매뉴얼 SIPLACE X-Series 6 스테이션 확장
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 6.23 비전 인식 스테이션
469
6.23.1 설명
비전 인식 스테이션은 SIPLACE 실장기에서 처리할 컴포넌트의 패키지 폼 설명을 생성 및 테스
트하기 위한 시스템입니다 .
이 비전 인식 스테이션은 기본적으로 다음과 같은 컴포넌트로 구성됩니다 .
– 전자 회로 및 한 두개의 컴포넌트 카메라가 장착된 기본 모듈
– 미니타워 PC
WINDOWS XP 운영 체제
SIPLACE 비전 이미지 처리 소프트웨어
SIPLACE Pro 데이터베이스 서버
카메라 인터페이스 : CAN 버스 카드 및 카메라 버스 카드
비전 인식 스테이션은 실장기의 패키지 폼 설명을 생성 및 테스트하고 컴포넌트 검사를 실행하는
데 사용됩니다 .
따라서 생성된 패키지 폼 설명은 비전 인식 스테이션의 SIPLACE Pro 데이터베이스에 저장되고
생산 시스템의 SIPLACE Pro 데이터베이스로 전송될 수 있습니다 . 또한 , 실장기의 비전 스크린
샷을 분석을 위해 비전 인식 스테이션에 다운로드할 수 있습니다 . 여러 차례의 컴포넌트 측정을
실장기에서 계속 수행해야 합니다 .
6.23.2 장점
이 오프라인 시스템의 주요 장점은 생산 시스템으로부터 완전 독립적이라는 것이며 , 패키지 폼
설명을 생성 및 테스트하는 데 생산 시스템 리소스를 사용할 필요가 없습니다 . 따라서 패키지 폼
의 설명 및 테스트로 인한 생산성 손실이 전혀 없습니다 . 이 독립 시스템을 통해 신제품 출시에
소요되는 시간을 상당히 줄일 수 있습니다 .
6 스테이션 확장 사용자 매뉴얼 SIPLACE X-Series
6.23 비전 인식 스테이션 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
470
6.23.3 지원되는 컴포넌트 카메라
비전 인식 스테이션은 다음 컴포넌트 카메라를 지원합니다 .
컴포넌트 카메라 컴포넌트 범위 사용되는 실장기
23 타입 (6x6) C&P
디지털
01005 ~ 6 x 6mm² C&P20A 헤드용 헤드 카메라
28 타입 (18x18) C&P
디지털
0402 ~ 18.7 x 18.7 mm²,
PLCC 44, BGA, µBGA, 플립
칩, TSOP, QFP,
SO ~ SO32, DRAM
C&P12 헤드용 헤드 카메라
29 타입 (27x27) C&P
디지털
0201 ~ 27 x 27mm²
PLCC, SO, QFP, TSOP, SOT,
MELF, CHIP, IC BGA
C&P6 헤드용 헤드 카메라
33 타입 (32x32)
고정식 디지털 P&P
0402 ~ 55 x 45mm²,
MELF, SO, PLCC, QFP,
전해질 캐패시터 , BGA, 커넥
터
IC 및 커넥터용 고정식 카메라
25 타입 (32x32)
고정식 디지털 P&P
0201 ~ 16 x 16mm²,
SO, PLCC, QFP, 소켓 ,
플러그 , BGA, 특수 컴포넌트
, 베어 다이 , 플립칩 , 실드
플립칩 컴포넌트용 고정 카메라
36 타입 (32x32)
고정식 디지털 P&P
0603 부터 32mm x 32mm²,
MELF, SO, PLCC, QFP,
전해질 캐패시터 , BGA, 커넥
터
D1 장비의 IC 및 커넥터용 고정식
카메라
