00195738-0102_UM_X-Serie_SR605_KO - 第52页
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series 2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 52 2.2 .3.5 컴포넌트 트롤리 도킹 장치의 폐 테이프 채널에 있는 경고 표시 (HF- 시리즈 ) 그림 2.2 - 8 컴포넌트 트롤리 도킹 장치의 폐 테이프 채널에 있 는 경고 표시 (H F- 시리즈 ) 경고 절대 사용된 테이프 채널 입구에 손을 …
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
51

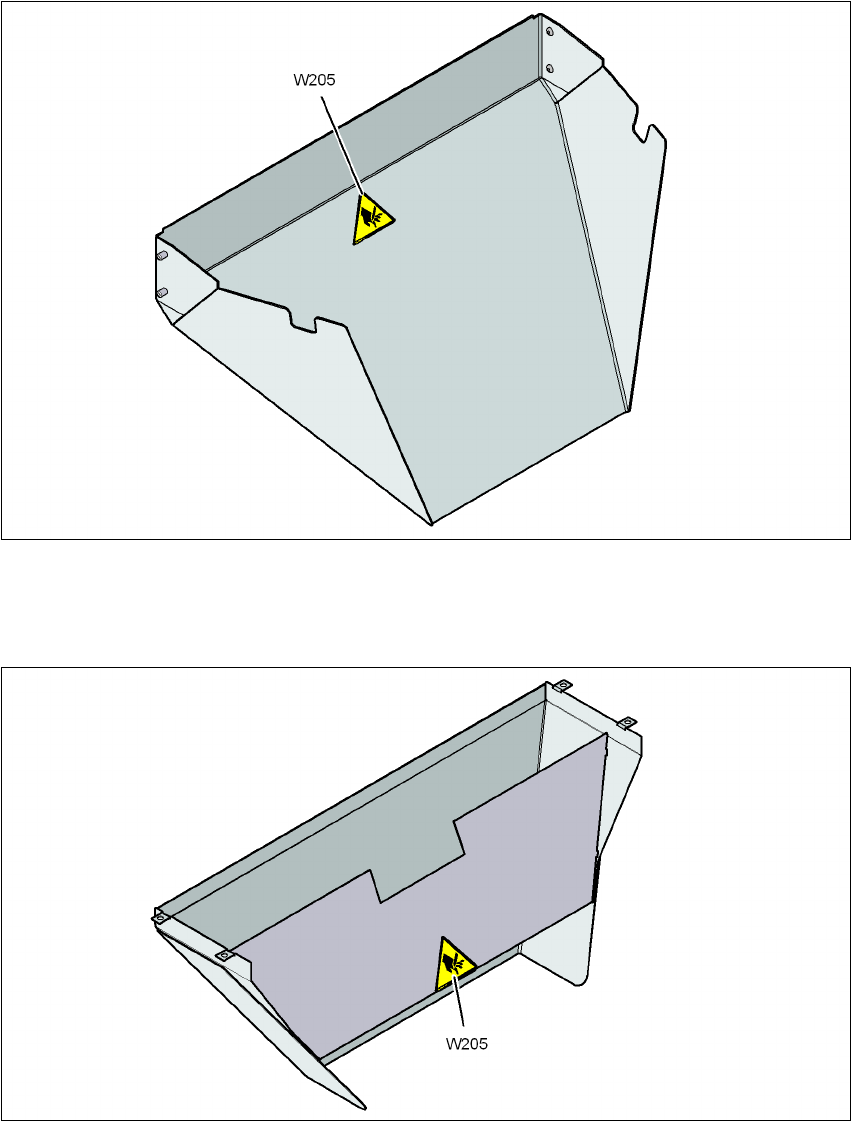

2.2.3.3 폐 테이프 활송 장치 (HF- 시리즈 ) 에 부착된 W205 경고 라벨
그림 2.2 - 6 W 폐 테이프 활송 장치 ( 컴포넌트 트롤리 도킹 장치 , HF- 시리즈 ) 에 있는 W205 경고 라벨
2.2.3.4 폐 테이프 활송 장치 (X- 시리즈 ) 에 부착된 W205 경고 라벨
그림 2.2 - 7 폐 테이프 활송 장치 ( 컴포넌트 트롤리 도킹 장치 , X- 시리즈 ) 에 있는 W205 경고 라벨
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
52

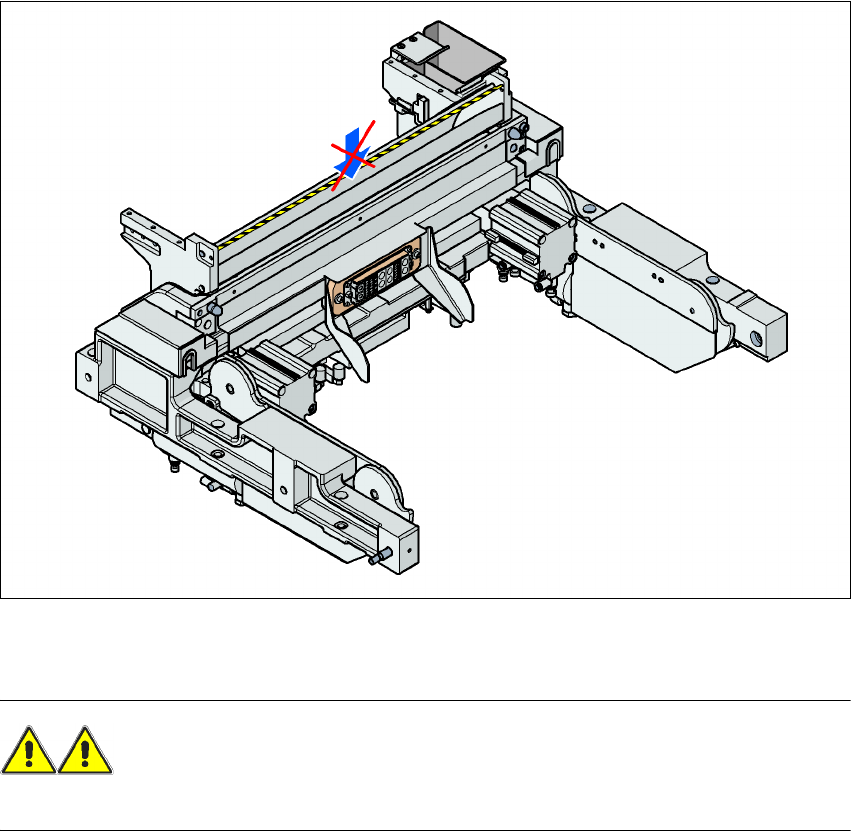

2.2.3.5 컴포넌트 트롤리 도킹 장치의 폐 테이프 채널에 있는 경고 표시
(HF- 시리즈 )
그림 2.2 - 8 컴포넌트 트롤리 도킹 장치의 폐 테이프 채널에 있는 경고 표시 (HF- 시리즈 )
경고
절대 사용된 테이프 채널 입구에 손을 넣지 마십시오 .
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
53

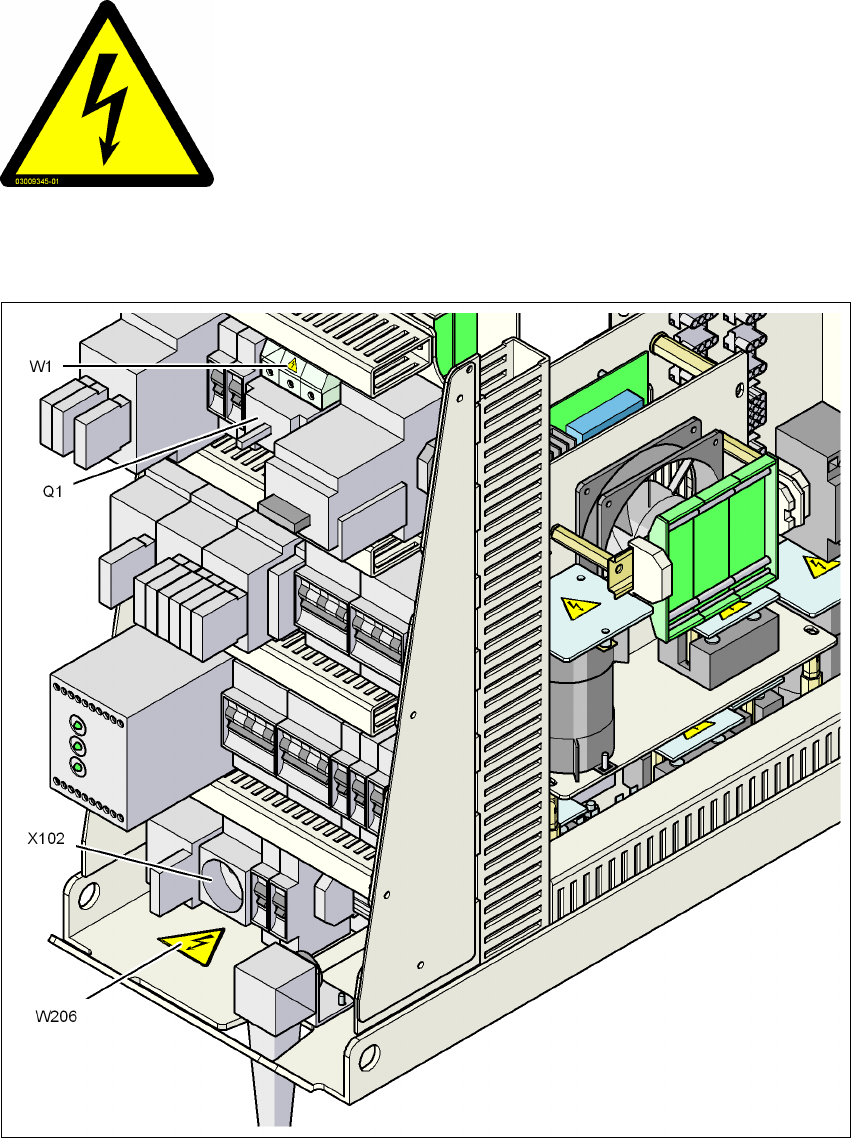

2.2.4 전원 공급기에 부착된 경고 라벨
53 페이지의 그림 2.2 - 9 에 있는 W206 위치 , 품목 번호 03009345-01( 장비당 개수 : 1) 및 W1
항목
그림 2.2 - 9 메인 전원 스위치 Q1 의 서비스 소켓 X102 와 W1 에 있는 W206 경고 라벨
W207 의 위치 , 품목 번호 03009345-01
메인 전원 스위치 Q1 에 있는 W1 위치
위험 전압 !
이 라벨이 붙어있는 부분에는 메인 전원 스위치가 꺼져있더라도
전류가 흐릅니다 .
수리를 하기 전에 장비와 본선의 연결을 분리합니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
