2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series 2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 56 2.2 .4.4 축 장치에 부착된 W 20 7 경고 라벨 그림 2.2 - 12 축 장치 Macrolon 패널에 부착된 W207 경고 라벨 W207 위치 , 품목 번호 030093 46-01
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
55
2.2.4.2 서보 앰프의 메인 전원 공급기 상단 덮개에 있는
W 경고 라벨
그림 2.2 - 11 서보 앰프의 메인 전원 공급기 덮개에 있는 W 경고 라벨
55 페이지의 그림 2.2 - 11 에 있는 W 위치 ( 전원 공급기당 개수 : 8), 54 페이지의 그림 2.2 - 10
도 참조하십시오 .
2.2.4.3 W207 경고 라벨
56 페이지의 그림 2.2 - 12 및 57 페이지의 그림 2.2 - 13 에 있는 W207 위치 , 품목 번호
03009346-01 ( 실장기 당 개수 : X2 의 경우 2 개 , X3/X4 의 경우 3 개 )
메인 전압 !
메인 전원 스위치를 끄고 콘덴서가 방전될 때까지 30 초간 기다
립니다 .
NAFTA 영역 : 감전 또는 화상 위험 !
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
56

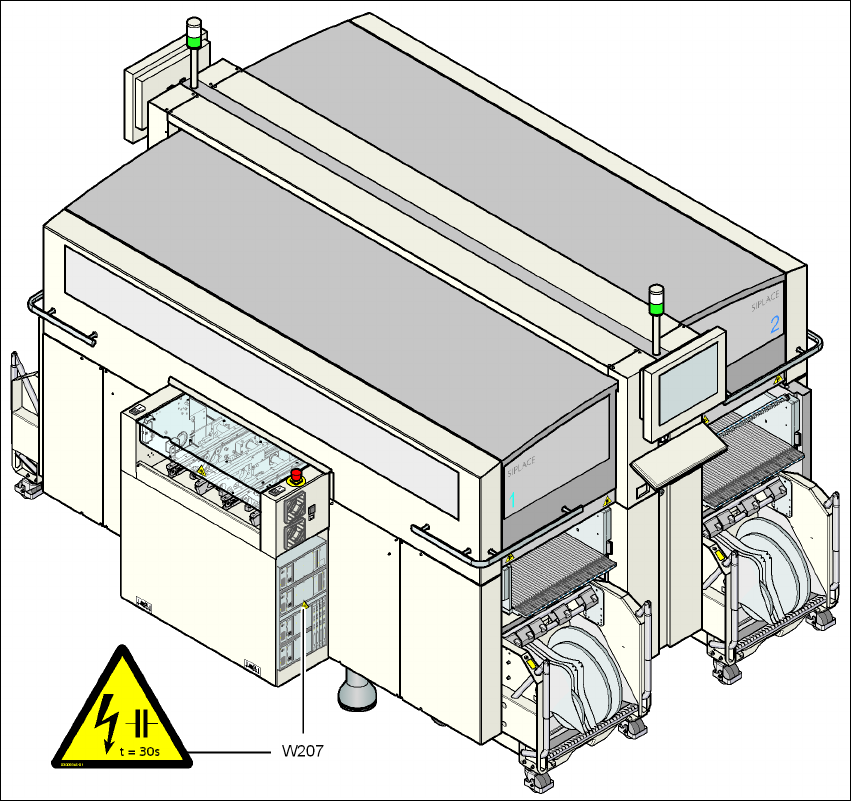

2.2.4.4 축 장치에 부착된 W207 경고 라벨
그림 2.2 - 12 축 장치 Macrolon 패널에 부착된 W207 경고 라벨
W207 위치 , 품목 번호 03009346-01
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
57

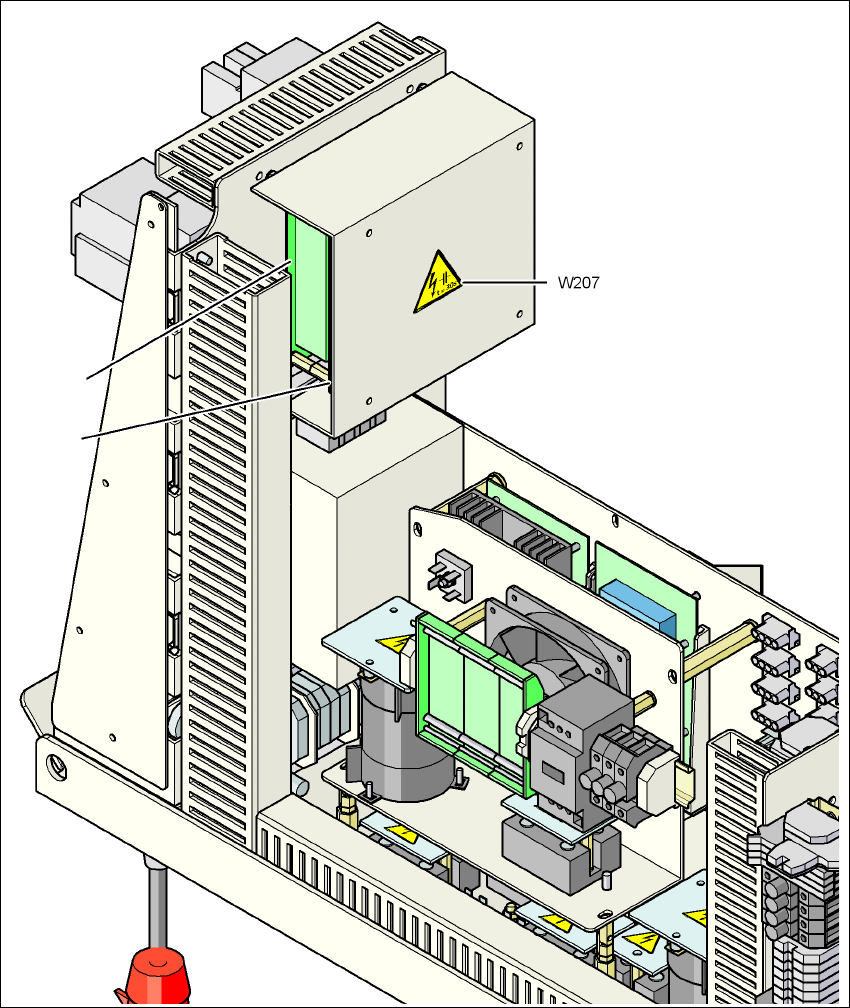

2.2.4.5 메인 전원 공급기의 돌입 전류 제한에 관한 W207 경고 라벨
그림 2.2 - 13 메인 전원 공급기의 돌입 전류 제한에 관한 W207 경고 라벨
W207 위치 , 품목 번호 03009346-01
PCB1 보드 , 돌입 전류 제한기 - 변압기
PCB2 보드 , 돌입 전류 제한기 - 서보 장치
PCB2
PCB1
