사용자 매뉴얼 SIPLACE X-S eries 2 작동상의 안전 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨 57 2.2 .4.5 메인 전원 공급기의 돌입 전류 제한에 관한 W20 7 경고 라벨 그림 2.2 - 13 메인 전원 공급기의 돌입 전류 제한에 관한 W207 경고 라벨 W207 위치 , 품목 번호 03009346-01 PCB1 보드 , 돌입 전류 제…
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
56
2.2.4.4 축 장치에 부착된 W207 경고 라벨
그림 2.2 - 12 축 장치 Macrolon 패널에 부착된 W207 경고 라벨
W207 위치 , 품목 번호 03009346-01
사용자 매뉴얼 SIPLACE X-Series 2 작동상의 안전
소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판 2.2 경고 라벨
57
2.2.4.5 메인 전원 공급기의 돌입 전류 제한에 관한 W207 경고 라벨
그림 2.2 - 13 메인 전원 공급기의 돌입 전류 제한에 관한 W207 경고 라벨
W207 위치 , 품목 번호 03009346-01
PCB1 보드 , 돌입 전류 제한기 - 변압기
PCB2 보드 , 돌입 전류 제한기 - 서보 장치
PCB2
PCB1
2 작동상의 안전 사용자 매뉴얼 SIPLACE X-Series
2.2 경고 라벨 소프트웨어 버전 SR.605.xx 2008 년 7 월 한글판
58
2.2.5 PCB 컨베이어에 부착되어 있는 경고 라벨
58 페이지의 그림 2.2 - 14 에서 PCB 컨베이어에 있는 W208 " 레이저 등급 2" 위치 , 품목 번호
03009347-01( 장비당 개수 : 이중 컨베이어의 경우 4 개 , 단일 컨베이어의 경우 2 개 )

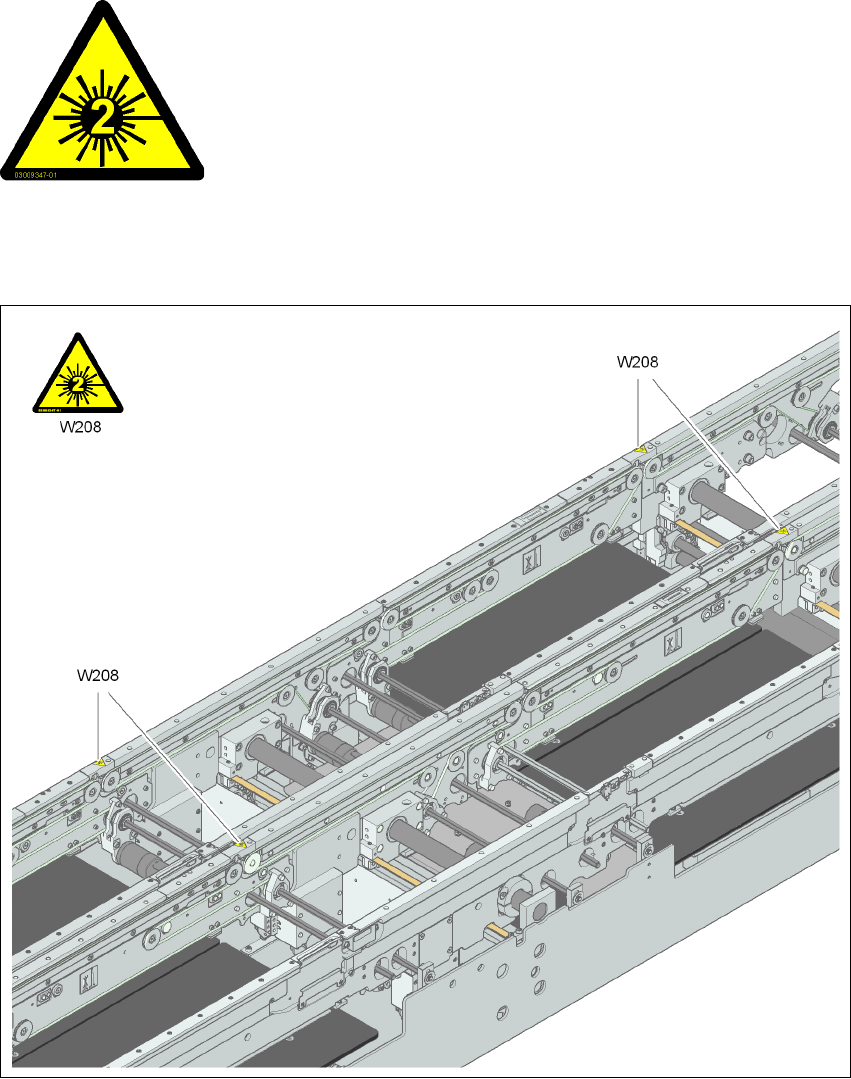

그림 2.2 - 14 PCB 컨베이어에 있는 " 레이저 등급 2" W208 경고 라벨
W208 위치 , 품목 번호 03009347-01
레이저 방출 !
빔을 들여다보지 마십시오 .
레이저 등급 2
